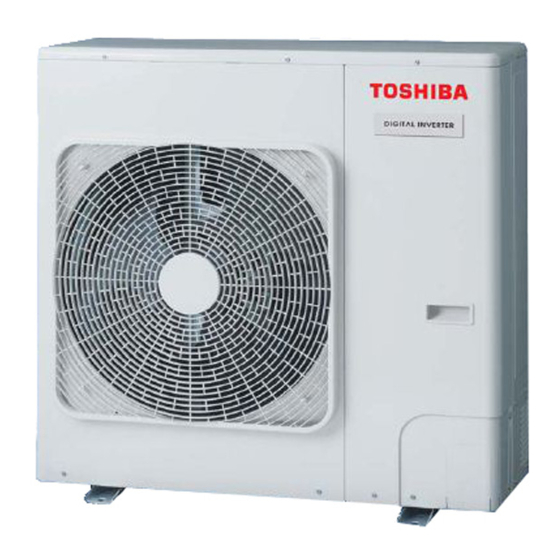

CLIMATISEUR (TYPE SPLIT)
Manuel d'installation
Unité extérieure
Pour usage commercial
Modèle:
RAV-GM1101ATP-E
RAV-GM1101ATJP-E
RAV-GM1401ATP-E
RAV-GM1401ATJP-E
Français

Publicité

loading

Sommaire des Matières pour Toshiba RAV-GM1101ATP-E

  • Page 1 CLIMATISEUR (TYPE SPLIT) Manuel d’installation Unité extérieure Pour usage commercial Modèle: RAV-GM1101ATP-E RAV-GM1101ATJP-E RAV-GM1401ATP-E RAV-GM1401ATJP-E Français...
  • Page 2 – 1 – Table des matières Instructions originales ADOPTION DU NOUVEAU RÉFRIGÉRANT R32 1 Précautions relatives à la sécurité ........4 Ce climatiseur utilise le réfrigérant HFC (R32) qui ne détruit pas la couche d’ozone.
  • Page 3 Chaussures avec des bouts renforcés de protection lourds fabriqués par Toshiba Carrier Corporation. Il ou elle a été formé pour installer, entretenir, déplacer et enlever les climatiseurs fabriqués par Toshiba Carrier Corporation ou, alternativement, il ou elle a reçu Réparation de l’unité...
  • Page 4 – 3 – Ces précautions relatives à la sécurité décrivent les thèmes importants ayant trait à la sécurité pour éviter que les utilisateurs ou toute autre personne ne se blessent, ainsi que tout dommage matériel. Veuillez lire attentivement WARNING ce manuel après avoir bien compris ce qui est expliqué dans les contenus ci-dessous (significations des AVERTISSEMENT indications), et assurez-vous de bien suivre la description.
  • Page 5 Précautions relatives à la sécurité • Portez des gants de protection ainsi que des vêtements de travail de sécurité pendant l’installation, l’entretien et la dépose. Le fabricant n’assume aucune responsabilité quant aux dommages • Ne touchez pas l’ailette en aluminium de l’unité extérieure. Vous causés par le non-respect de la description de ce manuel.
  • Page 6 – 5 – • N’employez pas des moyens visant à accélérer le processus de • N’installez pas le climatiseur dans un espace faiblement aéré, dégivrage ou de nettoyage, autres que ceux recommandés par le inférieur à la surface au sol minimale (Amin). fabricant.
  • Page 7 tuyauterie spécialement conçus pour l’utilisation du réfrigérant • Le câble d’alimentation ne doit en aucun cas présenté de R32. Si vous utilisez des éléments de tuyauterie non conçus rallonge. Des problèmes de raccordement dans des endroits où pour le réfrigérant R32 et n’installez pas l’unité correctement, le câble présente une rallonge peuvent entraîner de la fumée et/ les tuyaux pourront éclater et entraîner des dommages ou des ou un incendie.
  • Page 8 – 7 – Explications données à l’utilisateur • Des outils spéciaux pour le réfrigérant R32 ou R410A sont requis pour l’installation. • A l’issue de l’installation, indiquez à l’utilisateur l’emplacement • Pour les conduits de liaison, vous devez utiliser de la tuyauterie du disjoncteur.
  • Page 9 Accessoires Installation du climatiseur avec le réfrigérant R32 Nom de la pièce Quantité Forme Emploi Remettez-le directement au client. Manuel d’installation Ce manuel (Pour les langues qui n’apparaissent pas dans ce Manuel ATTENTION d’installation, veuillez vous reporter au CD-R fourni.) CD-ROM —...
  • Page 10 – 9 – Conditions d’installation Cintreuse Cintrage des tuyaux Outils traditionnels (R410A) Équipement de récupération du Récupération du réfrigérant Outils traditionnels (R32 ou R410A) réfrigérant Avant l’installation Raccordement électrique Assurez-vous de fixer les câbles d’alimentation et les Clé dynamométrique Serrage des écrous évasés Outils traditionnels (R410A) Assurez-vous de prévoir les éléments suivants avant câbles d'interconnexion du système avec des...
  • Page 11 Emplacement d’installation Espace nécessaire pour Lorsque l’unité extérieure est installée en hauteur, <Exemple> assurez-vous de fixer ses pieds. l’installation (Unité: mm) Un endroit où l’eau évacuée pose un problème. AVERTISSEMENT Pare-vent Obstacle à l’arrière ATTENTION Installez l’unité extérieure dans un lieu assez Pare-vent résistant pour supporter le poids de l’unité...
  • Page 12 – 11 – Obstacle à l’avant Obstacles à l’avant et à l’arrière de l’unité Installation de l’unité Réglez la marge extérieure du boulon d’ancrage sur 15 mm ou moins. Laissez un espace libre au-dessus, et à droite et à extérieure gauche de l’unité.
  • Page 13 Tuyaux de fluide frigorigène Manchon de protection (fourni) Évasement 1. Coupez le tuyau avec un coupe-tubes. Supprimez les bavures qui peuvent provoquer une Tuyaux de fluide frigorigène Expulsion de la protection fuite de gaz. des tuyaux le tuyau. 1. Utilisez les éléments suivants pour les tuyaux Utilisez les écrous évasés fournis avec le climatiseur de fluide frigorigène.
  • Page 14 – 13 – Serrage des raccords Longueur des tuyaux de réfrigérant ATTENTION Alignez les centres des tuyaux de Système unique Ne placez pas la clé à molette sur le capuchon ou le raccordement et serrez complètement couvercle. l’écrou évasé avec les doigts. Puis fixez Longueur de tuyau admissible (m) Différence de hauteur (Intérieure-extérieure H) (m) La soupape pourrait se casser.
  • Page 15 Purge d’air Purge d’air Pompe à vide Pour la protection de l’environnement, utilisez une Comme illustré sur la figure, raccordez le flexible de charge après que la soupape du collecteur est complètement « pompe à vide » pour purger l’air (évacuation de l’air Essai d’étanchéité...
  • Page 16 – 15 – Mode d’ouverture des Couple de serrage du chapeau. Remplissage de réfrigérant supplémentaire soupapes 14 à 18 N m Ø9,5 mm (de 1,4 à 1,8 kgf m) Taille de la Figure de l’installation unique Figure de l’installation double simultanée Ouvrez entièrement les soupapes de l’unité...
  • Page 17 Installation electrique Inspection des fuites de gaz Points à inspecter sur l’unité Utilisez un détecteur de fuites conçu spécialement pour les Retirez le panneau de service pour voir le boîtier intérieure (raccords des tuyaux) réfrigérants HFC (R32, R410A, R134a, etc.) pour effectuer AVERTISSEMENT électrique apparaître à...
  • Page 18 – 17 – Mise à la terre Pour le climatiseur, raccordez un câble d’alimentation Longueur de dénudement du cordon ayant les spécifications suivantes. d’alimentation et du câble d'interconnexion du système Modèle RAV- GM110, GM140 AVERTISSEMENT 220-240 V~, 50 Hz 1 2 3 Alimentation 220 V~, 60 Hz Veillez à...
  • Page 19 Conditions de fonctionnement du Récupération du réfrigérant climatiseur Lors de la récupération du fluide frigorigène dans des situations comme lors de la réinstallation d'une unité intérieure ou l'unité extérieure, l'opération de récupération peut être effectué en actionnant les commutateurs SW01 et SW02 sur la carte à circuits imprimés de l'unité extérieure. Pour un bon fonctionnement du climatiseur, utilisez-le dans les conditions de température ci-après : Un cache pour les composants électriques a été...
  • Page 20 – 19 – Étapes pour récupérer le réfrigérant Tuyauterie existante 1. Faites fonctionner l'unité intérieure en mode ventilateur. Les réglages suivants sont nécessaires lors de l'utilisation d'un tuyau de Ø19,1 mm côté tuyau de gaz. 2. Vérifiez que les affichages des LED sont dans leur état initial. Sinon, placez-les dans leur état initial. 3.
  • Page 21 Résolution des problèmes Comment vérifier les réglages de la tuyauterie existante Vous pouvez vérifier si le réglage de la tuyauterie existante est activé. 1. Vérifiez que les affichages des LED sont dans leur état initial. Sinon, placez-les dans leur état initial. Vous pouvez effectuer un diagnostic des erreurs de l’unité...
  • Page 22 – 21 – Annexe Tuyau de branchement pour système de fonctionnement simultané Dans les systèmes doubles actuels, lorsque TOSHIBA [1] Tuyauterie existante Si le diamètre du tuyau est de Ø12,7 mm ou moins a spécifié qu’un tuyau de branchement doit être utilisé, et l’épaisseur est inférieure à...
  • Page 23 [2] Surface au sol minimale : A Quantité totale Unité fixée au Unité fixée au Y at-il des rayures ou des bosses sur la tuyauterie Tuyauterie existante: Utilisation Unité sur pied impossible. de réfrigérant* plafond existante? Utilisez une nouvelle tuyauterie Est-il possible d'utiliser le climatiseur existant.
  • Page 24 – 23 – Spécifications ( m ) Niveau sonore (dB) Modèle Poids (kg) Refroidissement Chauffage RAV-GM1101ATP-E RAV-GM1101ATJP-E RAV-GM1401ATP-E RAV-GM1401ATJP-E * En dessous de 70 dBA Informations produit des conditions requises en matière d’éco-conception. (Regulation (EU) 2016/2281) http://ecodesign.toshiba-airconditioning.eu/en M (kg) 45-FR...
  • Page 25 fluorés Étiquette du fluide Ce produit contient des gaz à effet de serre fluorés. Ne Fabricant: TOSHIBA CARRIER (THAILAND) CO., LTD. frigorigène pas évacuer les gaz dans l’atmosphère. 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Contient des gaz à...
  • Page 26 – 25 – Avertissement en cas de fuite de réfrigérant Vérification de la limite de concentration La pièce dans laquelle le climatiseur sera installé doit être telle qu’en cas de fuite du réfrigérant, sa concentration ne dépasse jamais une valeur donnée. Le réfrigérant R utilisé...
  • Page 27 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand...
