VITRA Comma Instructions D'installation
Électrification
Table des Matières
Table des Matières
Manuels Connexes pour VITRA Comma
Sommaire des Matières pour VITRA Comma

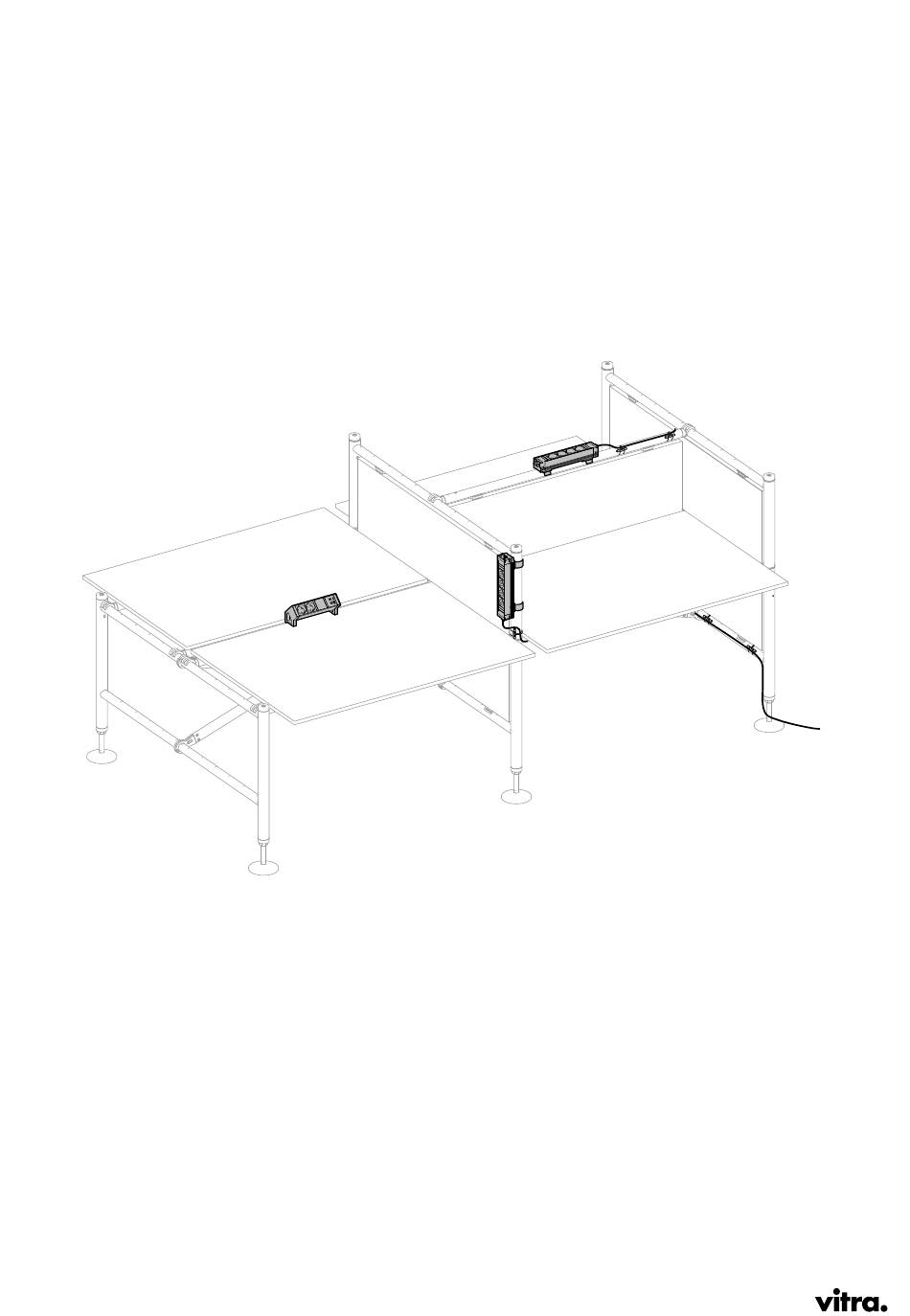

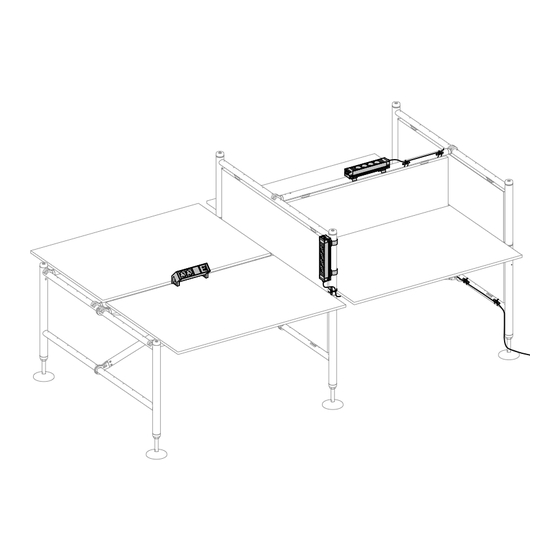

- Page 1 Comma Developed by Vitra in Switzerland Électrification 2023, 62913789/B...
-
Page 2: Table Des Matières
SOMMAIRE Sommaire Remarques ............................. 3 Utilisation conforme à l’usage prévu ..................3 Explication des symboles ......................3 Élimination ............................. 3 Sécurité ............................4 Description du produit ......................... 5 Concept d’électrification ......................6 Montage en série ......................... 6 Montage en parallèle ........................7 Montage en série avec montage parallèle associé... -
Page 3: Remarques
REMARQUES Remarques Lisez attentivement cette notice d’utilisation avant d’utiliser le matériel. Conservez-la pré- cieusement pour pouvoir la consulter ultérieurement. Seul le personnel qualifié est autorisé à effectuer le montage et le démontage. Contrôler que le contenu est complet avant le mon- tage. -
Page 4: Sécurité
► Si le composant conducteur est endommagé, il faut le faire remplacer par le service d’après- vente de Vitra ou par un personnel spécialisé qualifié. ► Tous les travaux sur / avec des composants électriques ne doivent être effectués que par du personnel spécialisé... -
Page 5: Description Du Produit
DESCRIPTION DU PRODUIT Description du produit GST-18 Câble d’alimentation (1x fiche secteur/1x fiche GST-18) Câble de liaison (2x fiche GST-18) Bloc multiprises avec support Bloc multiprises Desk 2 Capuchon de protection GST-18 Bloc de distribution avec support Bloc de distribution CH avec support Décharge de traction Bande à... -
Page 6: Concept D'électrification
CONCEPT D’ÉLECTRIFICATION Concept d’électrification Montage en série Câble d’alimentation Décharge de traction Fixation de câble Câble de liaison Bloc multiprises avec support 6/20 2023, 62913789/B... -
Page 7: Montage En Parallèle
CONCEPT D’ÉLECTRIFICATION 4.2 Montage en parallèle Câble d’alimentation Décharge de traction Fixation de câble Câble de liaison Bloc multiprises avec support Bloc de distribution avec support / Bloc de distribution CH avec support 2023, 62913789/B 7/20... -
Page 8: Montage En Série Avec Montage Parallèle Associé
CONCEPT D’ÉLECTRIFICATION 4.3 Montage en série avec montage parallèle associé Câble d’alimentation Décharge de traction Fixation de câble Câble de liaison Bloc multiprises avec support Bloc de distribution avec support / Bloc de distribution CH avec support 8/20 2023, 62913789/B... -
Page 9: Principe De Montage Et Instructions
PRINCIPE DE MONTAGE ET INSTRUCTIONS Principe de montage et instructions Exemple de câblage Câble d’alimentation du sol Câble d’alimentation par ex. du couvercle 2023, 62913789/B 9/20... -
Page 10: Directives Pour Le Câblage
PRINCIPE DE MONTAGE ET INSTRUCTIONS 5.2 Directives pour le câblage REMARQUE Pour garantir un fonctionnement sûr, les différents points relatifs au câblage doivent être respectés. Rmin. 50 Rmin. 50 Rmin. 50 Indications générales • Les composants électriques ne doivent pas être montés en saillie vers l’extérieur ; les câbles doivent toujours être posés à... - Page 11 PRINCIPE DE MONTAGE ET INSTRUCTIONS • Les sorties de courant non utilisées des prises GST-18 doivent être couvertes. • La charge sur les connecteurs GST-18 doit être évitée au maximum. Câbles d’alimentation • Le cas échéant, les câbles d’alimentation doivent être clairement identifiés ; voir le point 5.2.1 "Identification des circuits électriques séparés".
-
Page 12: Identification Des Circuits Électriques Séparés
PRINCIPE DE MONTAGE ET INSTRUCTIONS 5.2.1 Identification des circuits électriques séparés REMARQUE Tous les circuits électriques séparés doivent être clairement reconnaissables/identifiables au niveau des câbles d’alimentation, des prises électriques et des distributeurs. ► Le cas échéant, les marquages nécessaires doivent être effectués sur place lors de l’installation. -
Page 13: Montage
MONTAGE Montage Montage du bloc multiprises et du bloc de distribution CH 2023, 62913789/B 13/20... -
Page 14: Installation Distributeur
MONTAGE 6.2 Installation distributeur 6.3 Installation fixation des câbles Bande à crochet et à boucle 14/20 2023, 62913789/B... -
Page 15: Sangle À Câbles
MONTAGE Sangle à câbles 6.4 Position de montage bloc multiprises Desk 2 Pose des câbles voir point 5.2 "Directives pour le câblage" 2023, 62913789/B 15/20... -
Page 16: Installation Décharge De Traction
MONTAGE 6.5 Installation décharge de traction 16/20 2023, 62913789/B... -
Page 17: Installation Capuchons De Protection Gst-18
MONTAGE 6.6 Installation capuchons de protection GST-18 DANGER Électrocution Risque de blessures pouvant entraîner la mort et risque de dommages matériels ► Avant de monter / démonter les capuchons de protection GST-18, couper l’alimentation électrique ! REMARQUE Ne démonter les capuchons de protection GST-18 qu’avec des outils non conducteurs ou isolés. -
Page 18: Checklists
CHECKLISTS Checklists ☑ Toutes les fiches secteur des câbles d’alimentation sont-elles directement accessibles ou le disjoncteur correspondant est-il identifié et accessible afin de pouvoir couper l’alimentation en tension à tout moment ? ☑ Tous les circuits électriques sont-ils protégés individuellement ? ☑... -
Page 19: Notes
NOTES Notes 2023, 62913789/B 19/20... - Page 20 Vitra Factory GmbH Charles-Eames-Strasse 2 79576 Weil am Rhein Allemagne www.vitra.com...
