INSTALLEREN/VERBINDEN

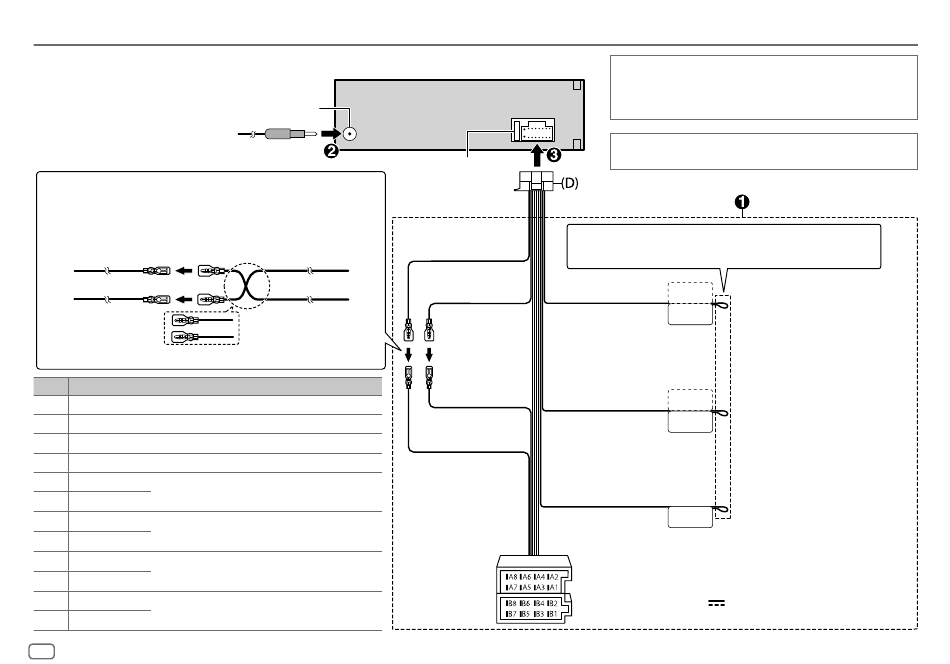

Verbinden van draden

Verbinden van de ISO-stekkers met bepaalde VW/Audi en Opel
(Vauxhall) auto's
U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder
afgebeeld wijzigen.
A7 (Rood)
Auto
A4 (Geel)
Fabrieksbedrading
Pen Kleur en functie (voor ISO-aansluitingen)
A4 Geel :
Accu
* 1
A5 :
Blauw/wit Spanningsregeling
A7 Rood :
Contact (ACC)
A8 Zwart :
Massaverbinding
]
B1
Paars
:
Achterluidspreker (rechts)
Voor 3-weg crossover: Tweeter (rechts)
B2 [
Paars/zwart
B3 ]
Grijs
:
Voorluidspreker (rechts)
Voor 3-weg crossover: Middenbereik luidspreker (rechts)
[
B4
Grijs/zwart
]
B5
Wit
:
Voorluidspreker (links)
Voor 3-weg crossover: Middenbereik luidspreker (links)
[
B6
Wit/zwart
B7 ]
Groen
:
Achterluidspreker (links)
Voor 3-weg crossover: Tweeter (links)
B8 [
Groen/zwart
28
NEDERLANDS
Antenne-aansluiting
Ontstekingskabel (Rood)
Toestel
Accukabel (Geel)
Zekering (10 A)
Geel (Accukabel)
Lichtblauw/geel
Rood (Ontstekingskabel)
(Draad van stuur-
afstandsbediening)
Rood (A7) * 2
Blauw/wit
(Stroomregeldraad/
antenneregeldraad)
Geel (A4)
Bruin
(Draad voor besturing van
dempingsfunctie)
ISO-stekkers
Indien uw auto geen ISO-aansluiting heeft:
Installeer het toestel bij voorkeur met een los verkrijgbare draadbundel die
specifiek voor uw auto is ontworpen en laat voor de veiligheid het installeren
uitvoeren door een erkend vakman. Raadpleeg de auto-audiohandelaar.
Bij het verbinden met een externe versterker, moet u het aardedraad verbinden
met het chassis van de auto om beschadiging van het toestel te voorkomen.
Zorg dat de kabel niet uit het lipje komt wanneer u geen
verbindingen heeft gemaakt.
STEERING WHEEL
Naar de stuur-afstandsbedieningsadapter
REMOTE INPUT
REMOTE CONT
Naar de spanningsaansluiting wanneer u een
ANT CONT
los verkrijgbare eindversterker gebruikt, ofwel
P. CONT
naar de antenne-aansluiting van de auto
Raadpleeg de navigatiehandleiding als u een
Kenwood navigatiesysteem wilt aansluiten
MUTE
OPMERKING: Het totale vermogen voor het blauw/witte draad
* *
1 2
( ) + ( ) is 12 V 350 mA.
