La pression de condensation est contrôlée par le transmetteur Pc.
La fonction est activée à 3 K sous la consigne. Toute la capacité
de condensation est alors enclenchée et, simultanément, 33% de
la capacité de compression est déclenchée (un étage au moins).
Cette procédure est répétée toutes les 30 secondes. La fonction
d'alarme est activée.
Si la température (la pression) dépasse la limite réglée, les
réactions sont les suivantes :
- tous les étages de compression sont immédiatement déclenchés
- la capacité de condensation est maintenue enclenchée
L'alarme est annulée et le réenclenchement d'étages de
compresseurs est autorisé lorsque les conditions suivantes sont
remplies :
- la température (la pression) a chuté à 3 K sous la limite ;
- la temporisation du réenclenchement s'est écoulée.
Temporisation
Il y a temporisation commune pour « Contrôle de température
max. de refoulement » et « Pression d'aspiration min. ». En cas de
déclenchement, la régulation n'est possible qu'après écoulement
de la temporisation. La temporisation commence lorsque la
température Sd a chuté à 10 K sous la limite ou P0 a augmenté
au-dessus de la valeur P0min.
Entrée sécurité anti-gel
Une entrée digitale peut recevoir un signal de protection antigel
externe.
Si toutefois le signal de protection antigel est activé, toute la
capacité du compresseur est arrêtée et la pompe continue de
fonctionner.
Le réenclenchement des compresseurs n'est pas autorisé tant que
le signal de protection antigel est actif.
Procédure de démarrage
Le régulateur dispose de fonctions qui garantissent une interac-
tion adéquate entre les pompes, les compresseurs et l'injection au
démarrage.
Pompes
Au démarrage, les pompes augmentent la vitesse d'un gros flux
de liquide incongelable jusqu'à une vitesse de flux normale avant
que les compresseurs aient la permission de démarrer.
Dans le régulateur, il y a une temporisation réglable « Comp. Wait
s" qui s'écoulera avant que le premier compresseur puisse démar-
rer.
Limitation de capacité
Si, en situation de démarrage, une trop forte capacité de compres-
seur démarre, il y a un risque que les compresseurs chutent en
basse pression.
Pour empêcher cette situation, l'on a réglé au démarrage de
l'appareil, une limitation de capacité de sorte que seul le premier
niveau de capacité s'enclenche pour une période de temps déter-
minée (peut être définie via « premier niveau de temps de marche
»).
Temporisation de l'arrêt min. P0
Comme sécurité supplémentaire contre l'arrêt en basse pression
au cours du démarrage, il est possible de temporiser l'arrêt « P0
Min ».
La temporisation peut être réglée par le biais de « Temp. Min P0 ».
AK-CH 650
Régulation de capacité RS8ER204 © Danfoss 06-2010
Thermostat d'alarme S4
La fonction est utilisée pour donner l'alarme si la température du
liquide incongelable S4 est critique.
Il est possible de régler des limites d'alarme et des temporisations
sur des températures élevée et basse.
Une alarme est enclenchée si la limite réglée est dépassée mais
avant tout après que la temporisation est écoulée.
Aucune alarme ne s'enclenche si le refroidissement est arrêté du
fait que le commutateur principal est positionné sur Off.
Limites d'alarme
Les limites d'alarme pour température élevée et basse S4 se
règlent comme des valeurs absolues en °C.
Les limites d'alarme ne sont pas influencées par le régime de nuit
ou en cas de temporisation externe de référence par le biais du
signal de tension.
Temporisations
Il existe 3 temporisations :
• pour température trop basse
• pour température trop élevée lors d'une régulation normale
• pour température trop élevée lors d'un refroidissement
- après une activation du commutateur principal interne ou
externe
- en cours de dégivrage
- après une coupure de courant
La temporisation au cours du refroidissement s'opère jusqu'à ce
que la température S4 diminue sous la limite d'alarme supérieure
Informations relatives à l'état S4
Afin de pouvoir évaluer le bon fonctionnement de l'appareil, il est
possible de consulter les données suivantes :
• Température S4 min., max. et moyenne pendant les 24 dernières
heures
• Pourcentage du temps de fonctionnement au-delà des limites
d'alarmes au cours des 24 dernières heures

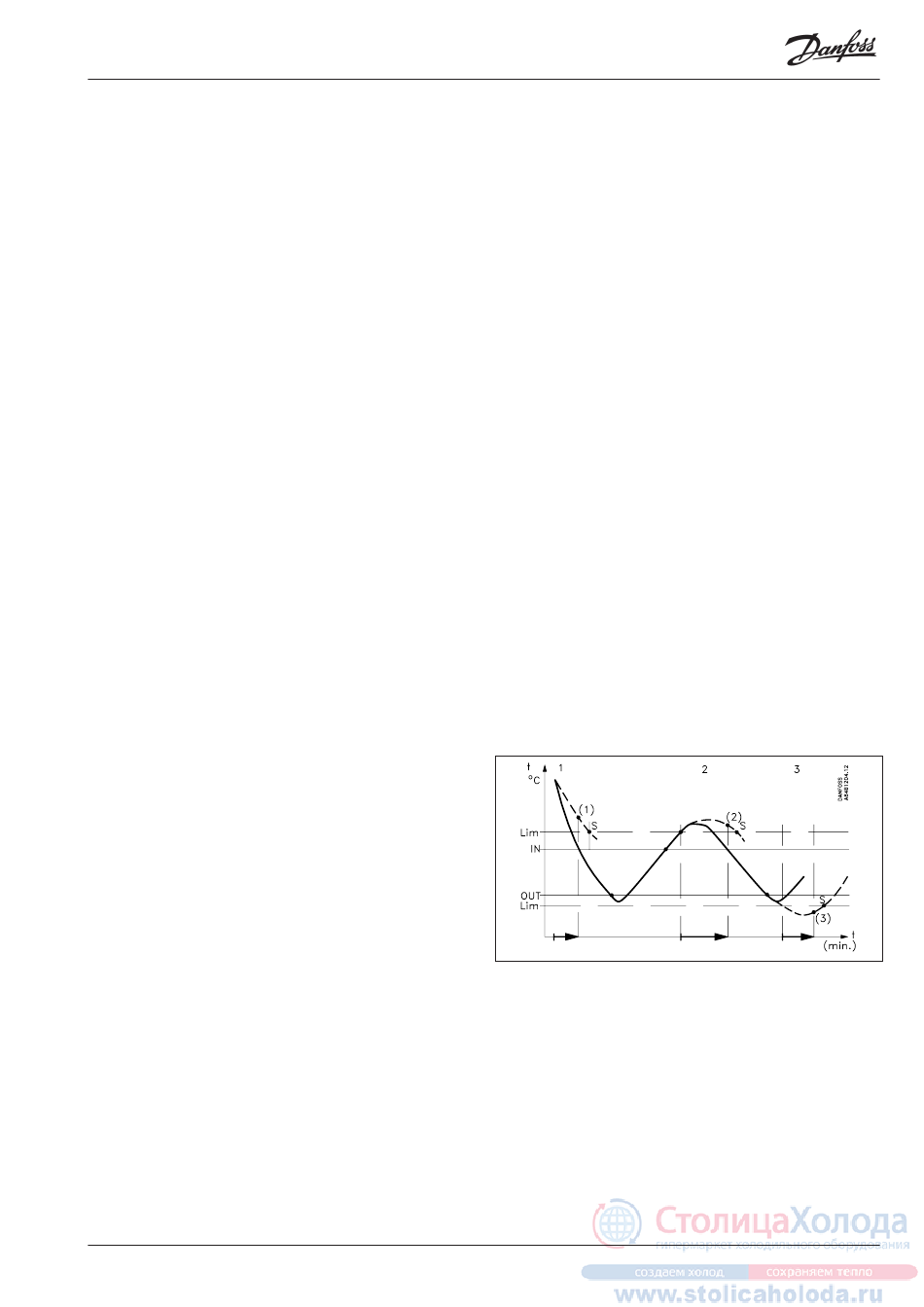

Exemple
Courbe 1 : Phase de refroidissement
(1): La temporisation est écoulée. L'alarme reste active.
Courbe 2 : Régulation normale où la température reste trop élevée
(2): La temporisation est écoulée. L'alarme reste active.
Courbe 3 : La température reste trop faible.
(3): La temporisation est écoulée. L'alarme reste active.
89
