Méthode de répartition de capacité
Le distributeur de capacité peut travailler à partir de 3 principes de
répartition.
Les schémas d'enclenchement – fonction séquentielle :
Les compresseurs enclenchent/dénclenchent selon le principe du
"first in last out" (FILO) en fonction de l'ordre dans lequel ils ont été
définis par la configuration.
D'éventuels compresseurs à vitesse commandée peuvent être
utilisés pour combler des trous de capacité.
Restriction du minuteur
Si un compresseur ne peut démarrer, parce qu'il est « fixé » sur le
minuteur de démarrage, cet étage ne sera pas remplacé par un
autre compresseur, mais le coupleur d'étage, par contre, attend
jusqu'à ce que le minuteur ait terminé.
Arrêt de sécurité
Par contre, s'il y a un arrêt de sécurité sur un compresseur, ça ne
se fera pas et le coupleur d'étage sélectionne aussitôt le prochain
prévu dans la séquence.
Les schémas d'enclenchement – fonction cyclique :
Ce principe est utilisé au cas où tous les compresseurs sont de
même type et de même puissance.
Les compresseurs s'enclenchent et s'arrêtent selon le principe
"First In First Out" (FIFO) pour atteindre une égalisation du temps
de marche entre les compresseurs.
Les compresseurs à vitesse commandée seront toujours enclen-
chés en premier et la capacité variable est utilisée pour combler les
trous de capacité entre les étages suivants.
Restrictions de minuteur et arrêt de sécurité
Si un compresseur ne peut démarrer, parce qu'il est « fixé » sur le
minuteur de démarrage ou parce qu'il a été soumis à un arrêt de
sécurité, cet étage sera remplacé par un autre compresseur.
Egalisation des heures de service
L'égalisation de ce type s'effectue entre des compresseurs de types
identiques avec la même capacité totale.
- Lors des différents démarrages, le compresseur ayant fonctionné
le moins longtemps sera démarré en premier.
- Lors des différents arrêts, le compresseur ayant fonctionné le plus
longtemps sera arrêté en premier.
- Pour des compresseurs à plusieurs étages, l'égalisation du temps
de marche s'opère entre l'étage principal des différents compres-
seurs.
Schémas d'enclenchement – régime Best fit
Ce principe est utilisé si les compresseurs sont de puissance diffé-
rente.
Le distributeur de capacité démarrera et arrêtera la capacité du
compresseur pour atteindre le moins de sauts de capacité possi-
ble.
Les compresseurs à vitesse commandée seront toujours enclen-
chés en premier et la capacité variable est utilisée pour combler les
trous de capacité entre les étages suivants.
Restrictions de minuteur et arrêt de sécurité
Si un compresseur ne peut démarrer, parce qu'il est « fixé » sur le
minuteur de démarrage ou parce qu'il a été soumis à un arrêt de
sécurité, cet étage sera remplacé par un autre compresseur ou par
une autre combinaison.
Changement de capacité minimum
Pour éviter que le distributeur de capacité choisisse une nouvelle
combinaison de compresseurs (enclenche et arrête des compres-
80
Régulation de capacité RS8ER204 © Danfoss 06-2010
seurs) sur base d'un petit changement du besoin de capacité, il
est possible d'évaluer ce changement minimum de besoin de ca-
pacité avant que le distributeur de capacité passe à une nouvelle
combinaison de compresseurs.
Types de centrales à compresseurs combinés
Le régulateur est en mesure de gérer des centrales allant jusqu'à
12 compresseurs de différents types.
- Un compresseur à vitesse variable équipé ou non de décompres-
seurs
- Des compresseurs à piston allant jusqu'à 3 vannes de régulation
de capacité
- Des compresseurs à un étage – piston ou scroll
Le schéma ci-dessous présente les combinaisons de compresseurs
que le régulateur est en mesure de commander. Il indique égale-
ment les schémas d'enclenchement qui peuvent être utilisés pour
chacune des combinaisons de compresseurs.

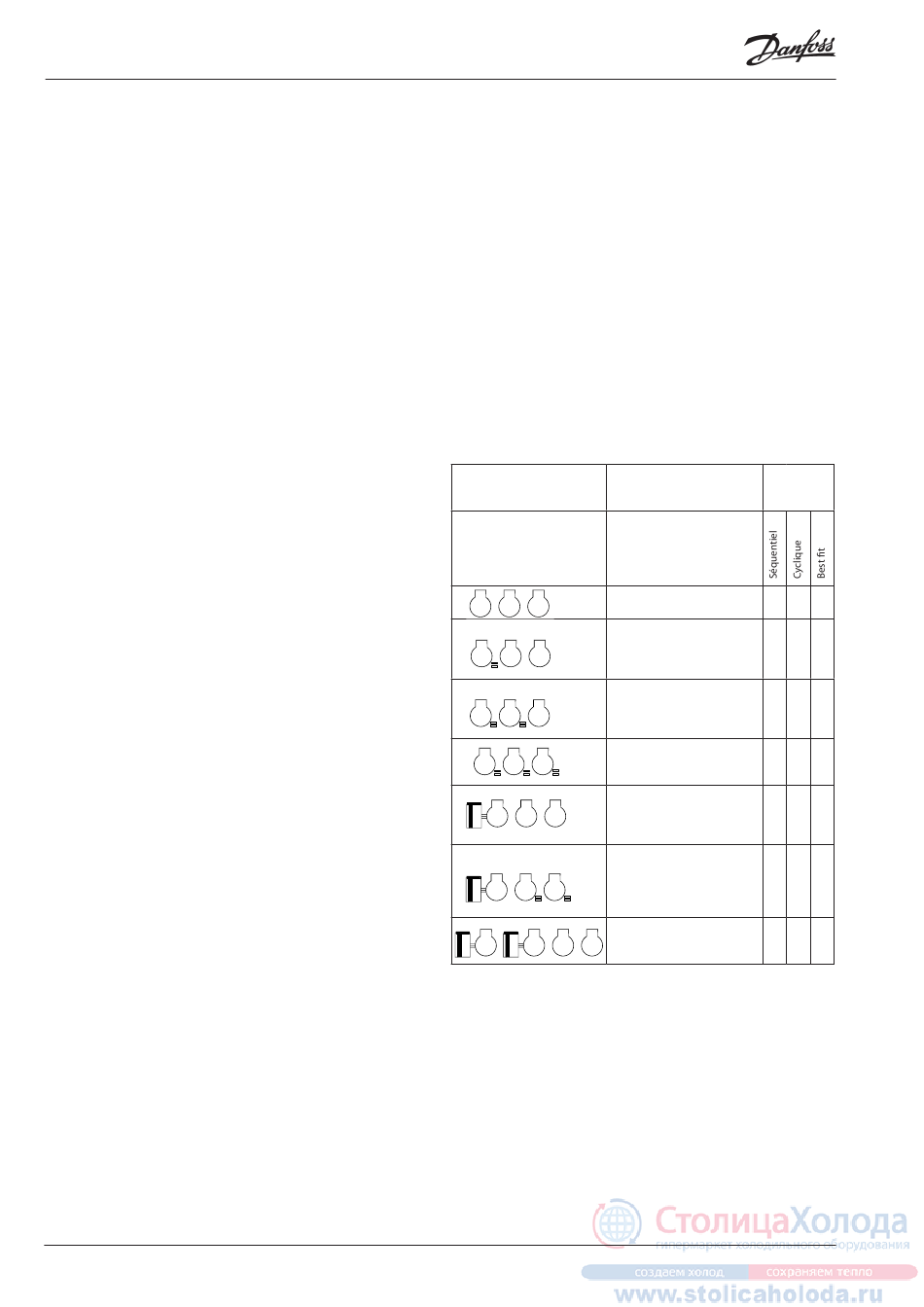

Combinaison
Description
Compresseurs d'un étage *1
Un seul compresseur avec van-
nes de régulation de capacité
combiné à des compresseurs
d'un étage *2
Deux compresseurs avec van-
nes de régulation de capacité
combinés à des compresseurs
d'un étage *2
Tous les compresseurs avec
vannes de régulation de
capacité *2
Un seul compresseur à vitesse
commandée combiné à des
compresseurs d'un étage *1
et *3
Un seul compresseur à
vitesse commandée combiné
à plusieurs compresseurs avec
vannes de régulation de capa-
cité *2 et *3
Deux compresseurs à vitesse
commandée combinés à des
compresseurs d'un étage *4
*1) En cas de schéma d'enclenchement cyclique, les compresseurs d'un étage doivent
avoir la même puissance.
*2) Pour des compresseurs équipés de vannes de régulation de capacité, ils doivent
généralement avoir la même puissance, le même nombre de vannes de régulation
de capacité (max. 3) et un étage principal de même puissance. Au cas où des com-
presseurs équipés de vannes de régulation de capacité sont combinés avec des
compresseurs d'un étage, tous les compresseurs doivent avoir la même puissance.
*3) Des compresseurs à vitesse commandée peuvent avoir une puissance différente
de celle des compresseurs suivants.
*4) En cas d'utilisation de deux compresseurs à vitesse commandée, ceux-ci doivent
avoir la même gamme de fréquences.
En cas de schéma d'enclenchement cyclique, les deux compresseurs à vitesse
commandée doivent avoir la même puissance et les compresseurs d'un étage
suivants doivent également avoir la même puissance.
Schéma
d'enclenche-
ment
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
