Ex 14 AZ
//
Montage- und Anschlussanleitung / Türkontakte
Mounting and wiring instructions / Door contacts
Instructions de montage et de câblage / Contacts de porte
Istruzioni di montaggio e di collegamento / Contatti porta
Instruções de montagem e instalação / Contatos de porta
Инструкция по монтажу и подключению / Дверные контакты

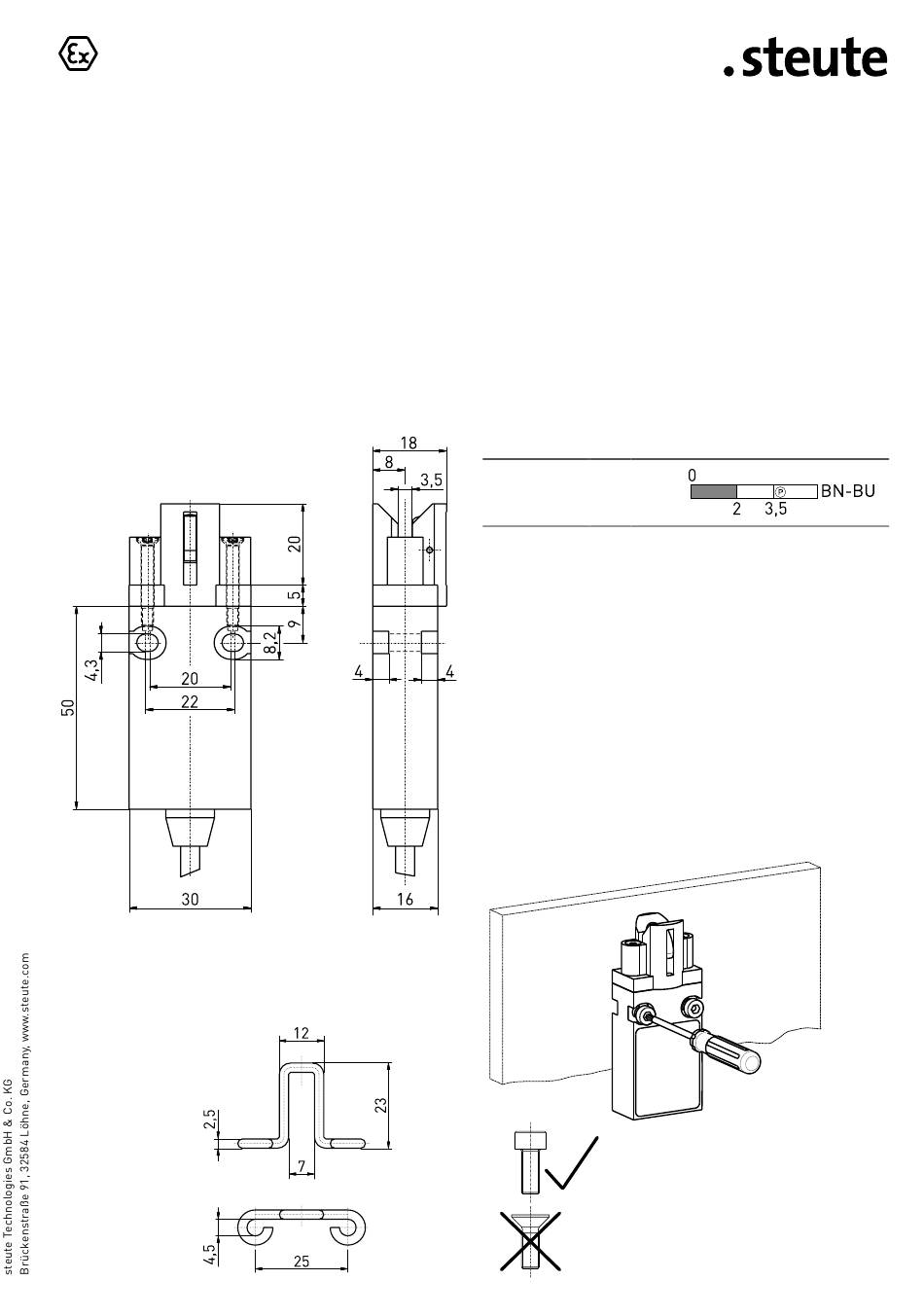

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Betätiger
Actuator
Actionneur
Azionatore
Atuador
Привод
ES/Ex 14 AZ
Kontakte
Contacts
Contacts
Contatti
Contatos
Контакты
Ex 14 1Ö
Zb
Die dargestellten Schaltsymbole beziehen sich auf die Grundstellung
der geschlossenen Tür.
Contact symbols are shown for the guard in closed position.
Interrupteurs représentés contacts au repos, protecteur fermé.
I simboli dei contatti si riferiscono alla posizione di base della
porta chiusa.
Os símbolos de comutação representados nas figuras estão relacio-
nados à posição básica da porta fechada.
Контактные символы показаны для безопасности в
закрытом положении.
Montagehinweise
Mounting notes
Montage correct
Montaggio corretto
Observações de montagem
Инструкции по монтажу
10 / 16
=
2 x M4
max 1,5 Nm
max. 1.5 Nm
máx. 1,5 Nm
макс. 1,5 Nm
