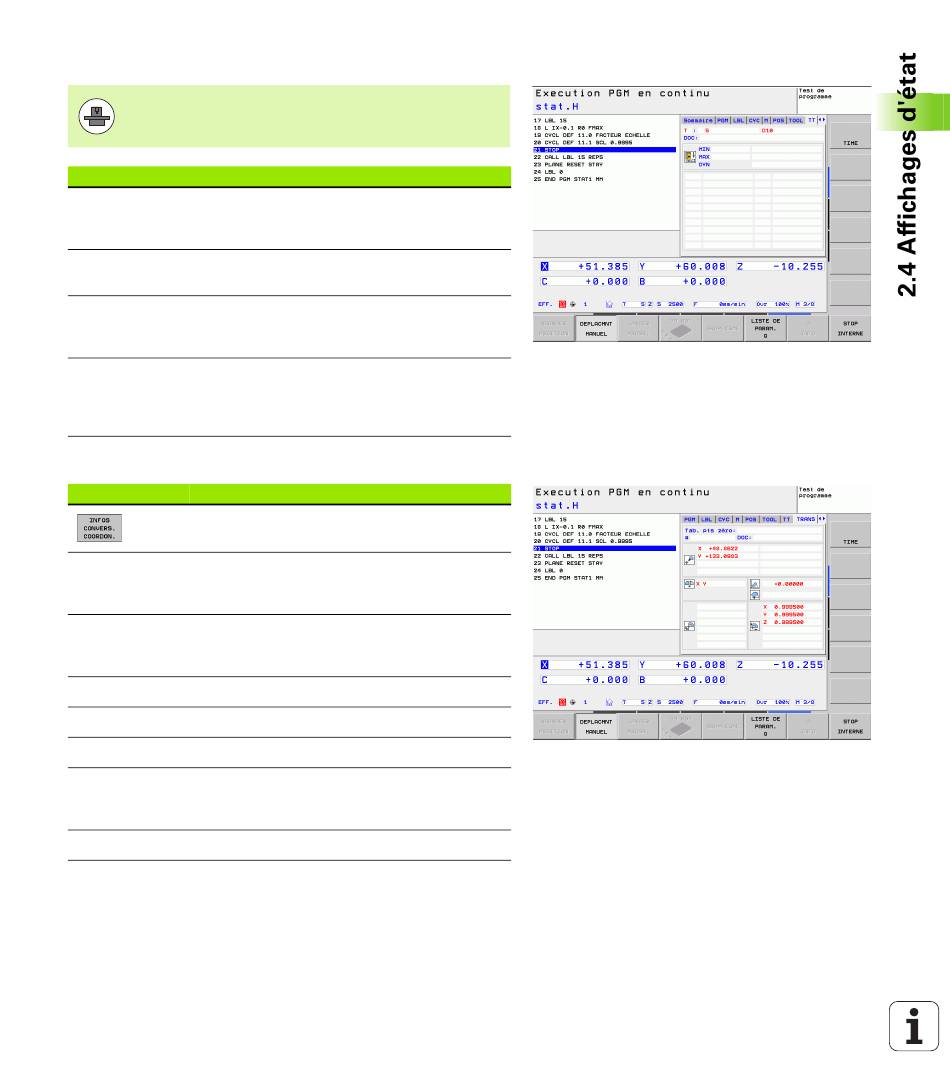

Etalonnage d'outils (onglet TT)
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection Numéro de l'outil à étalonner
directe
impossible
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la mesure avec
l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile derrière la valeur de mesure
indique que la tolérance du tableau d'outils a été
dépassée
Conversion de coordonnées (onglet TRANS)
Softkey Signification
Nom du tableau de points zéro courant
Numéro du point zéro courant (#), commentaire
de la ligne active du numéro de point zéro
courant (DOC) du cycle G53
Décalage du point zéro courant (cycle G54); la
TNC affiche un décalage du point zéro courant
sur 8 axes max.
Axes miroirs (cycle G28)
Rotation de base courante
Angle de rotation courant (cycle G73)
Facteur échelle courant/ facteurs échelles
(cycles G72); la TNC affiche un facteur d'échelle
courant sur 6 axes max.
Centre de l'homothétie
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
