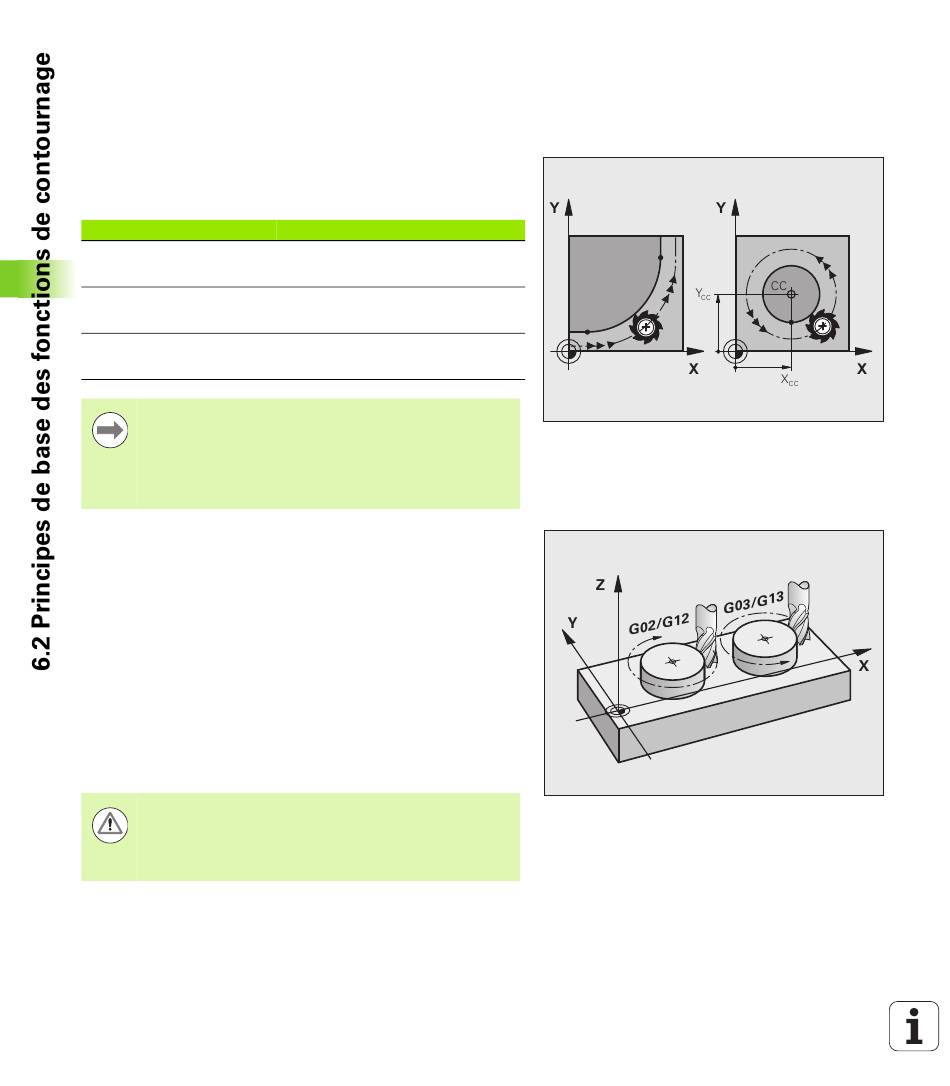

Cercles et arcs de cercle
Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine : l'outil se déplace par rapport à la pièce sur
une trajectoire circulaire. Pour les déplacements circulaires, vous
pouvez introduire un centre de cercle CC.
Les fonctions de contournage des arcs de cercle permettent de
réaliser des cercles dans les plans principaux : c'est l'axe de broche
programmé dans l'appel d'outil TOOL CALL qui définit le plan principal
:
Axe de broche
(G17)
(G18)
(G19)
Des cercles non définis dans des plans parallèles au plan
principal sont programmés avec la fonction „Inclinaison
du plan d'usinage" (voir Manuel d'utilisation des cycles,
cycle 19 PLAN D'USINAGE), ou avec les paramètres Q
(voir „Principe et vue d'ensemble des fonctions", page
212).
Sens de rotation DR lors de déplacements circulaires
Pour les déplacements circulaires sans transition tangentielle à
d'autres éléments du contour, introduisez le sens de rotation de la
manière suivante :
Rotation sens horaire : G02/G12
Rotation sens anti-horaire : G03/G13
Correction de rayon
La correction de rayon doit être programmée dans la séquence qui
accoste le premier élément du contour. Une correction de rayon ne
doit pas être activée dans une séquence de trajectoire circulaire.
Programmez la correction dans une séquence linéaire précédente (voir
„Contournages - Coordonnées cartésiennes", page 175).
Prépositionnement
Attention, risque de collision!
Au début d'un programme d'usinage, prépositionnez
l'outil pour éviter que l'outil et la pièce ne soient
endommagés.
170
Plan principal
XY, également
UV, XV, UY
ZX, également
WU, ZU, WX
YZ, également
VW, YW, VZ
Programmation : programmer les contours
