13.9 Inclinaison du plan d'usinage
(option logicielle 1)
Application, mode opératoire
Les fonctions d'inclinaison du plan d'usinage sont
adaptées à la machine et à la TNC par le constructeur. Sur
certaines têtes pivotantes (tables pivotantes), le
constructeur de la machine définit si les angles
programmés dans le cycle doivent être interprétés par la
TNC comme coordonnées des axes rotatifs ou comme
composantes angulaires d'un plan incliné. Consultez le
manuel de votre machine.

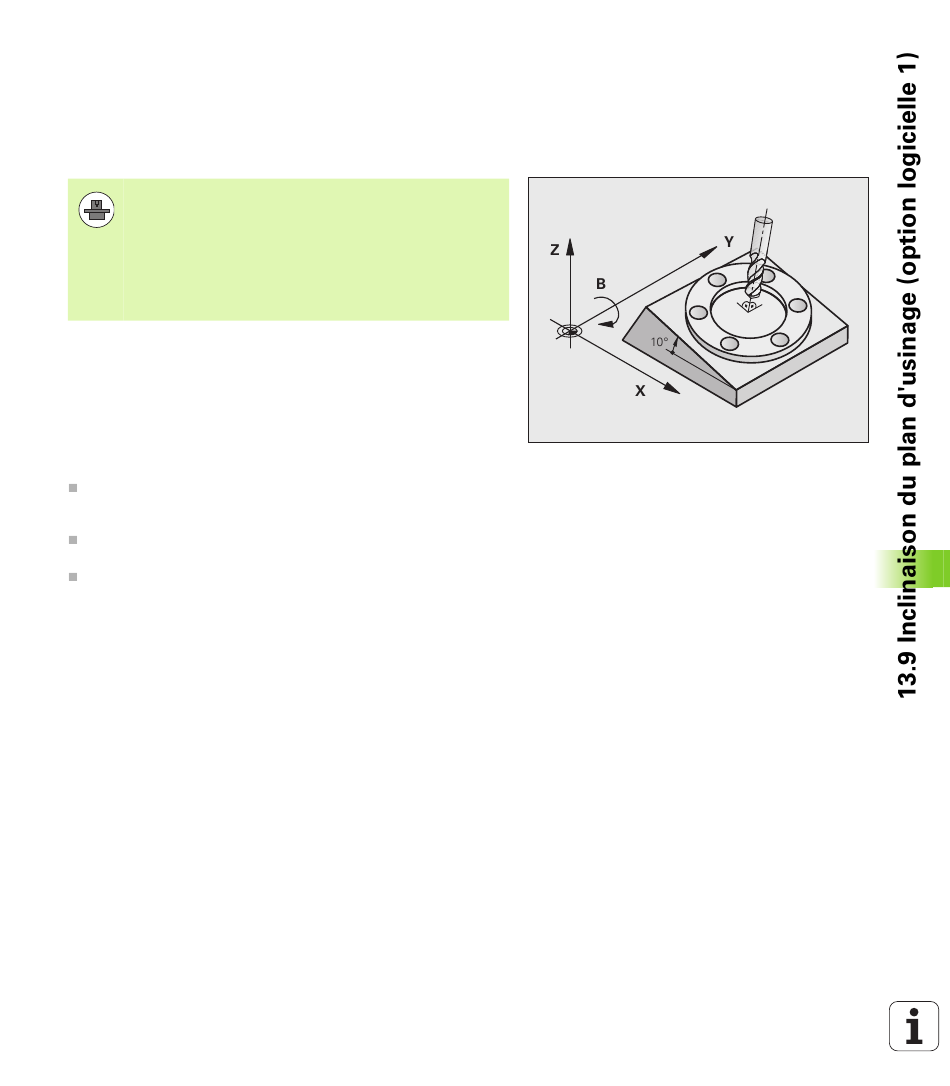

La TNC gère l'inclinaison de plans d'usinage sur des machines
équipées de têtes pivotantes ou de tables pivotantes. Cas
d'applications typiques : perçages obliques ou contours dans un plan
incliné dans l'espace. Le plan d'usinage est alors toujours incliné
autour du point zéro actif. L'usinage est programmé normalement
dans un plan principal (ex. plan X/Y), il est toutefois exécuté dans le
plan incliné par rapport au plan principal.
Il existe trois fonctions pour l'inclinaison du plan d'usinage :
Inclinaison manuelle à l'aide de la softkey 3D ROT en modes Manuel
et Manivelle électronique; voir „Activation manuelle de
l'inclinaison", page 386
Inclinaison programmée, cycle 19 G80 dans le programme d'usinage
(voir manuel d'utilisation des cycles, cycle 19 PLAN D'USINAGE)
Inclinaison programmée, fonction PLANE dans le programme
d'usinage (voir „La fonction PLANE : inclinaison du plan d'usinage
(Logiciel Option 1)" à la page 311)
Les fonctions TNC pour l'„inclinaison du plan d'usinage" sont des
transformations de coordonnées. Ainsi le plan d'usinage est toujours
perpendiculaire à la direction de l'axe d'outil.
