8.2 Familles de pièces – Paramètres
Q à la place de nombres
Description
A l'aide de la fonction paramètres Q D0: AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous introduisez un paramètre Q à la place
d'une valeur numérique.
Exemple de séquences CN
N150 D00 Q10 P01 +25 *
...
N250 G00 X +Q10 *
Pour des familles de pièces, vous affectez p. ex. des paramètres Q aux
dimensions caractéristiques de la pièce.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.

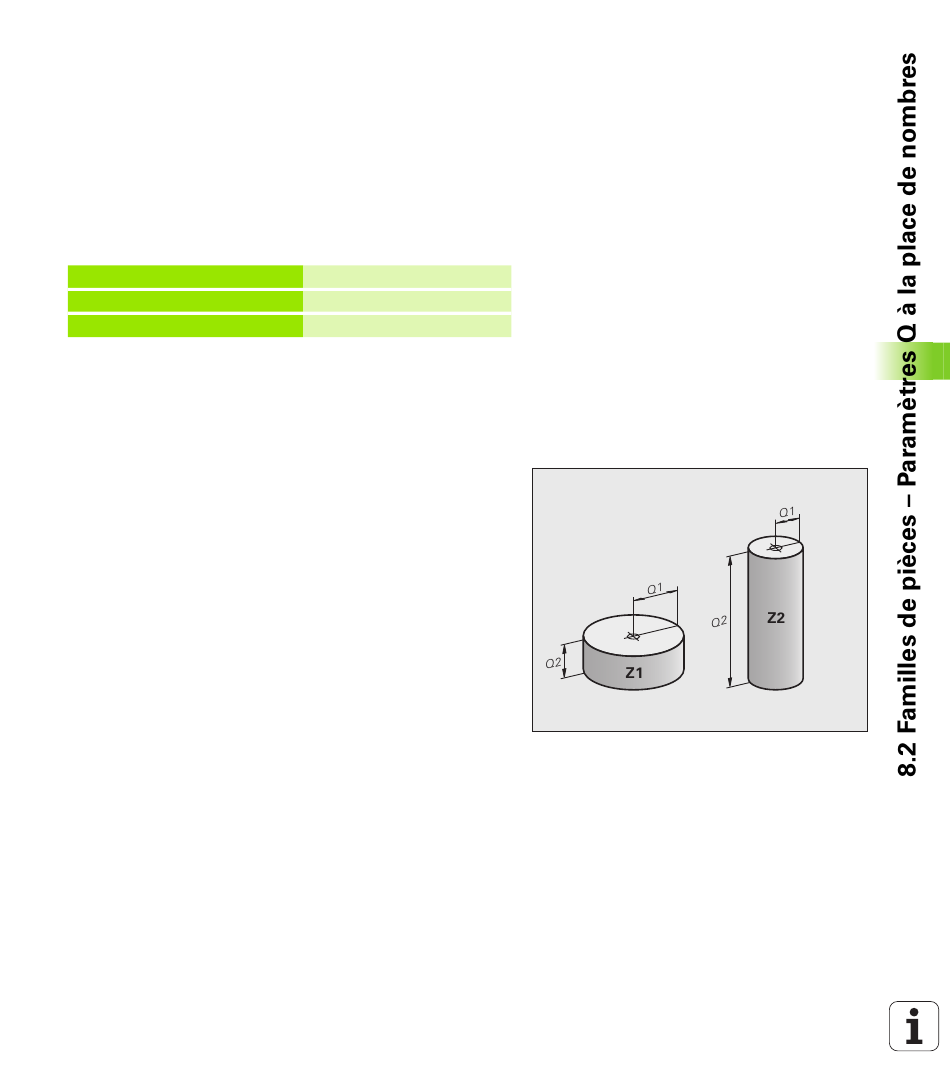

Exemple
Cylindre avec paramètres Q
Rayon du cylindre
Hauteur du cylindre
Cylindre Z1
Cylindre Z2
HEIDENHAIN TNC 620
Affectation
Q10 reçoit la valeur 25
correspond à G00 X +25
R = Q1
H = Q2
Q1 = +30
Q2 = +10
Q1 = +10
Q2 = +50
