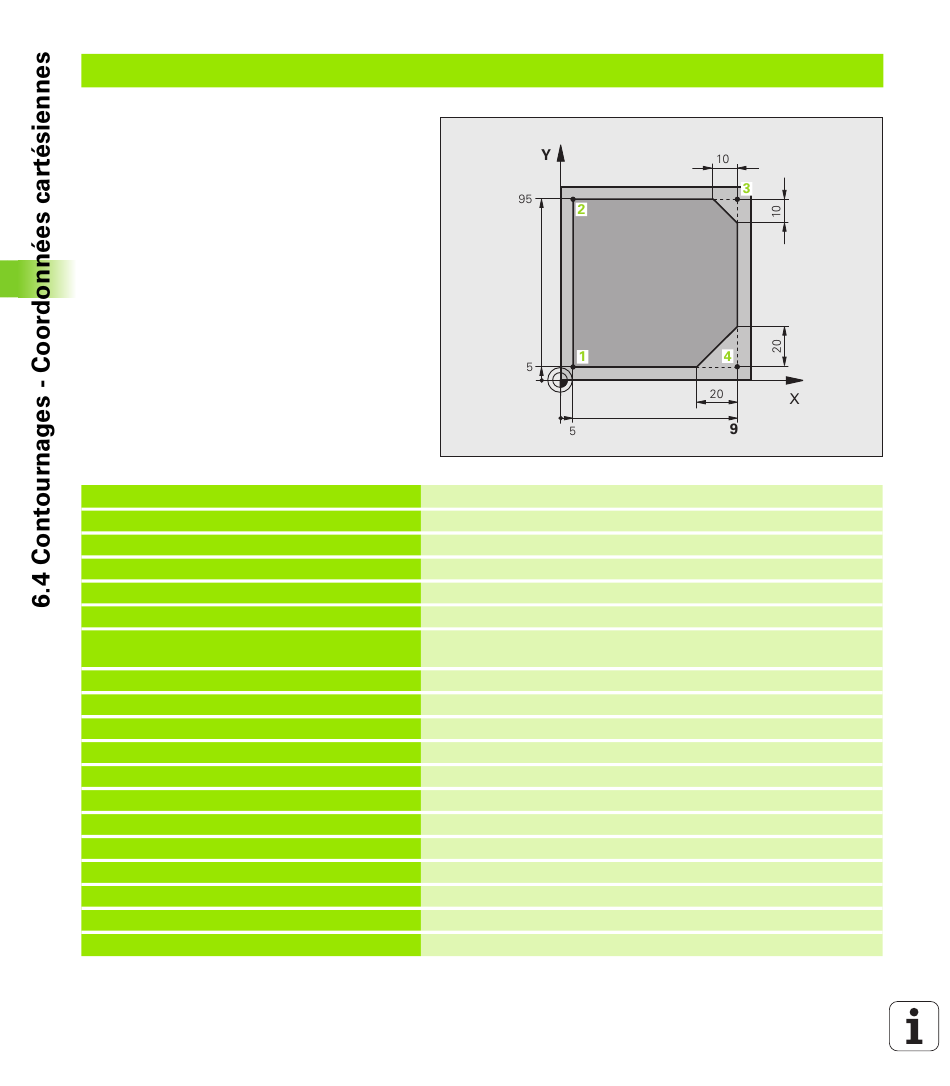

Exemple : déplacement linéaire et chanfrein en coordonnées cartésiennes
%LINÉAIRE G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
N40 G00 G40 G90 Z+250 *
N50 X-10 Y-10 *
N60 G01 Z-5 F1000 M3 *
N70 G01 G41 X+5 Y+5 F300 *
N80 G26 R5 F150 *
N90 Y+95 *
N100 X+95 *
N110 G24 R10 *
N120 Y+5 *
N130 G24 R20 *
N140 X+5 *
N150 G27 R5 F500 *
N160 G40 X-20 Y-20 F1000 *
N170 G00 Z+250 M2 *
N99999999 %LINÉAIRE G71 *
184
Définition de la pièce brute pour simulation graphique de l'usinage
Appel d'outil avec axe de broche et vitesse de rotation broche
Dégager l'outil dans l'axe de broche en avance rapide
Prépositionner l'outil
Déplacement à la profondeur d'usinage avec l'avance
F = 1000 mm/min.
Aborder le contour au point 1, activer correction de rayon G41
Approche tangentielle
Positionnement au point 2
Point 3 : première droite du coin 3
Programmer un chanfrein de longueur 10 mm
Point 4 : deuxième droite du coin 3, première droite du coin 4
Programmer un chanfrein de longueur 20 mm
Accoster le dernier point 1 du contour, deuxième droite du coin 4
Sortie tangentielle
Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
Dégager l'outil, fin du programme
