5. Guide d'installation

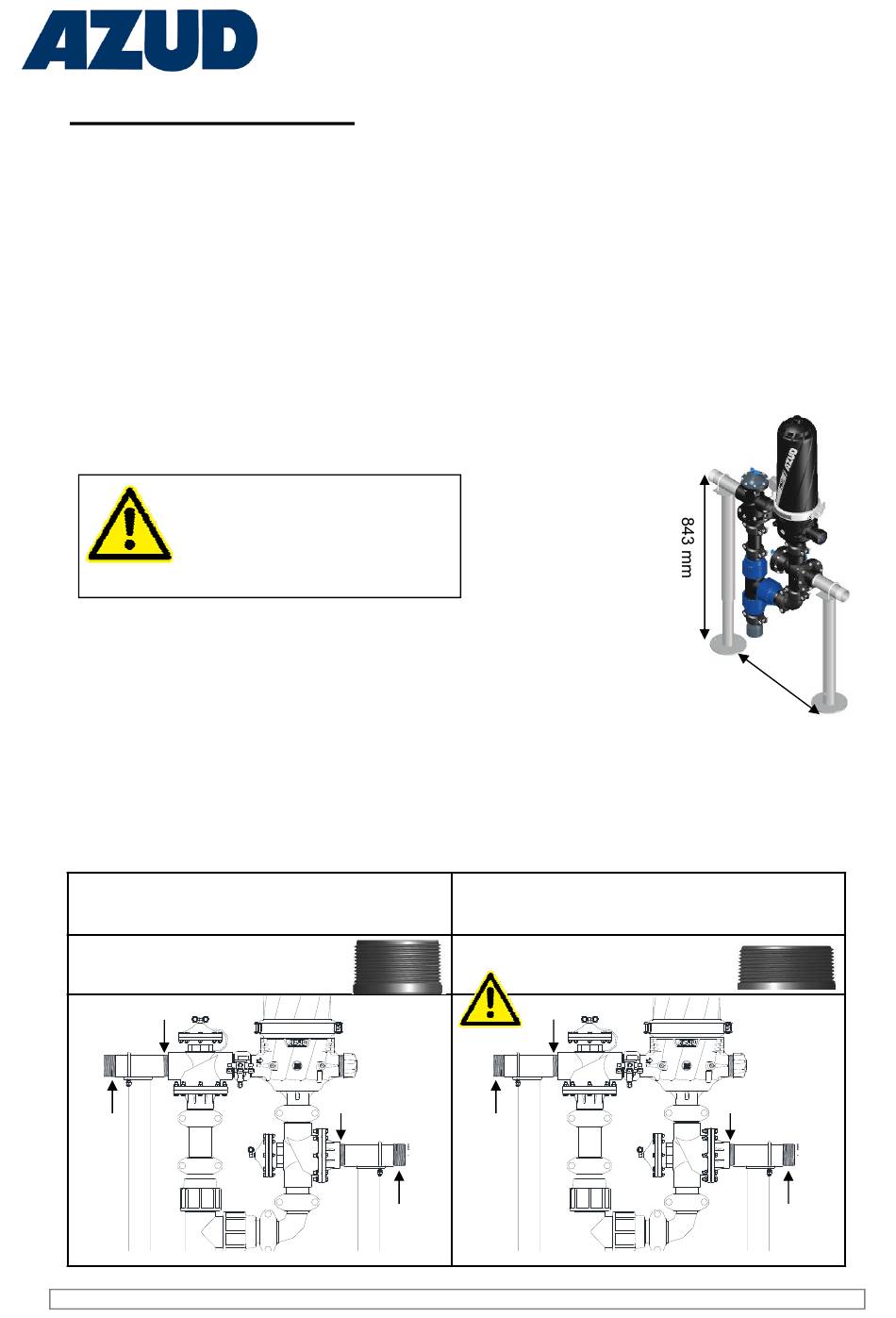

L'équipement AZUD HELIX AUTOMATIC est livré semi-monté. Pour finaliser son installation, il suffira
de suivre les étapes suivantes:
1 - Sortir avec précaution l'équipement de son emballage et vérifier qu'il n'a subi aucun dommage
2 - Vérifier que les caractéristiques de l'installation où sera intégré l'équipement sont compatibles avec
les caractéristiques de ce dernier (specifié en dans la section 3 de ce guide).
3 – Mettre en place le châssis et ajuster la hauteur des pieds en fonction des nécessités de l'installation.
Etant données les dimensions de l'équipement, il est nécessaire de régler la hauteur des pieds de
sorte que, la partie supérieure du châssis se trouve au niveau du drain se trouve au minimum à
843mm du sol (hauteur réglable minimale du pied du drain). La distance entre les pieds doit être au
minimun de 560 mm.
- Installation should be made by
QUALIFIED STAFF.
- The location of the Equipment
should be made on solid ground.
Pour la fixation au sol, il est nécessaire d'utiliser des vis adéquates en fonction du sol
4 – Visser les tuyaux inoxydables aux collecteurs disponibles des valves hydrauliques trois-voies. Il
est important d'utiliser des joints d'étanchéité à chaque connexion.
AZUD HELIX AUTOMATIC FT201DLP
BSP CONNECTION
BSP
BSP
Water Filtration Solutions
BSP
BSP
AZUD HELIX AUTOMATIC FT201 DLP
NPT
NPT CONNECTION
BSP
NPT
560 mm
BSP
NPT
