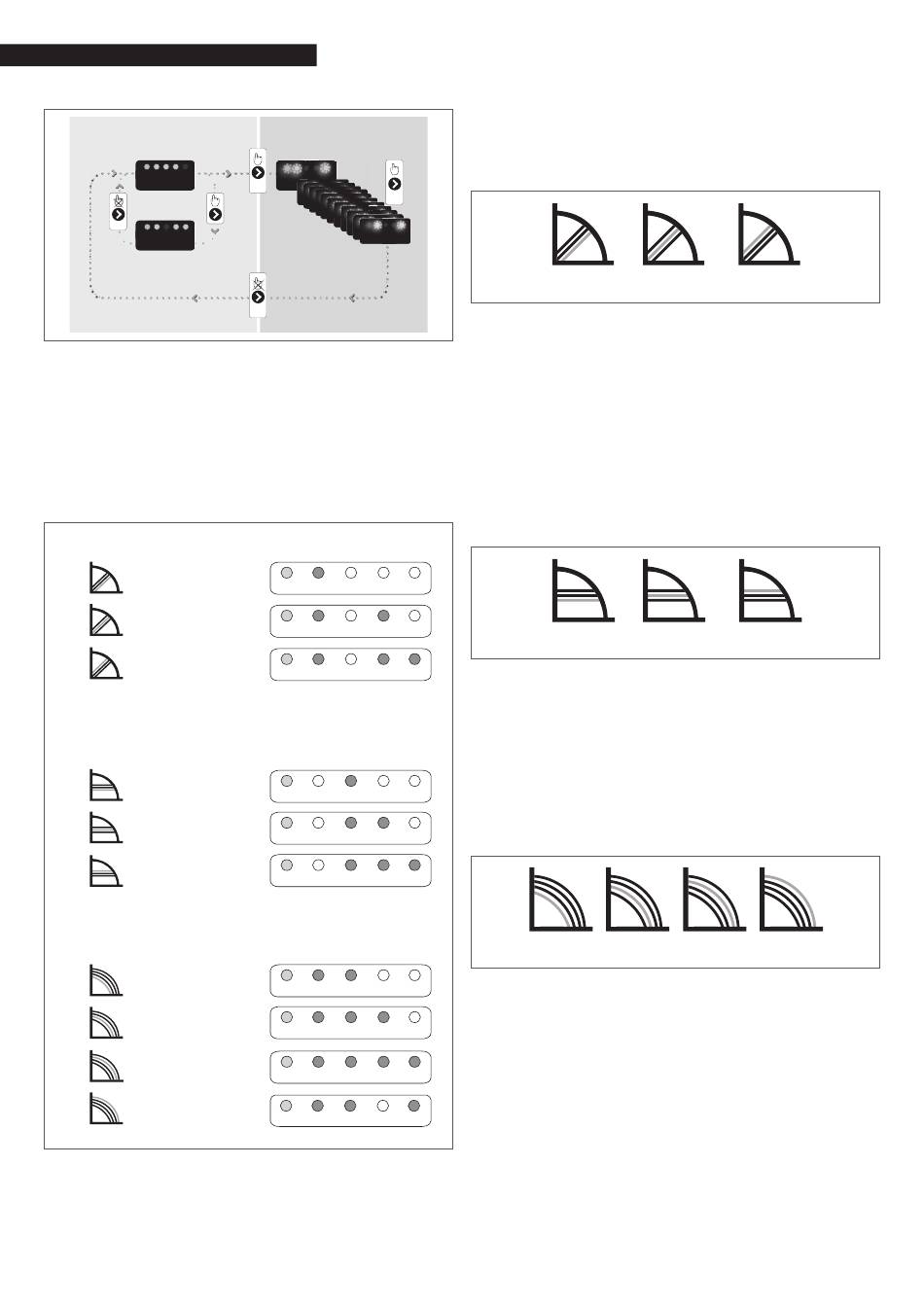

MISE EN SERVICE
affichage de
l'état de
foncionnement
> 2 s
2 s
affichage du
réglage
− Appuyer sur la touche (A) pour revenir à l'« affichage
des réglages actifs » et vérifier si les voyants (B) et (C)
indiquent, pendant 2 secondes, le dernier réglage ef-
fectué.
− Si la touche (A) n'est pas enfoncée pendant plus de 2 se-
condes, l'interface utilisateur passe à l'« affichage de
l'état de fonctionnement .
Les réglages disponibles sont illustrés ci-dessous avec la re-
présentation correspondante des voyants (B) et (C).
Prévalence proportionnelle
PP1 Courbe1
PP2
Courbe 2
PP3
Courbe 3
réglage d'usine
Prévalence constante
Courbe 1
CP1
Courbe 2
CP3
Courbe 3
CP3
Courbe constante
CC1
Vitesse 1
CC2
Vitesse 2
CC3
Vitesse 3
CC4
MAX vitesse
configuration
x
10 s
LED 1 LED 2 LED 3 LED 4 LED 5
vert jaune jaune jaune jaune
LED 1 LED 2 LED 3 LED 4 LED 5
vert jaune jaune jaune jaune
LED 1 LED 2 LED 3 LED 4 LED 5
vert jaune jaune jaune jaune
Hauteur manométrique proportionnelle
Le circulateur travaille en fonction de la demande de chaleur
de l'installation. Le point de service du circulateur et la courbe
de hauteur manométrique se déplaceront en fonction de la
demande de chaleur du système.
PP1
PP1 Courbe de hauteur manométrique proportionnelle
BASSE
PP2 Courbe de hauteur manométrique proportionnelle
MOYENNE
PP3 Courbe de hauteur manométrique proportionnelle
HAUTE
Hauteur manométrique constante
Le circulateur fonctionne à une hauteur manométrique
constante, indépendamment de la demande de chaleur de
l'installation. Le point de service du circulateur se déplacera
le long de la courbe sélectionnée en fonction de la demande
de chaleur du système.
CP1
CP1 Courbe de hauteur manométrique constante BASSE
CP2 Courbe de hauteur manométrique constante MOYENNE
CP3 Courbe de hauteur manométrique constante HAUTE
Courbe constante
Le circulateur fonctionne à une vitesse constante, indépen-
damment de la demande de chaleur de l'installation. Le point
de service du circulateur se déplacera le long de la courbe
sélectionnée en fonction de la demande de chaleur du sys-
tème.
C1 C2
C1 Courbe 1 = 4 mètres
C2 Courbe 2 = 5 mètres
C3 Courbe 3 = 6 mètres
C4 Courbe 4 MAX. = 7 mètres
