5. Retirez le cache en plastique des bornes de la batterie.
6. Faites passer les extrémités - non serties - des câbles CC dans un manchon en ferrite
de 48 mm livré avec l'onduleur.
7. Faites passer les extrémités - non serties - des câbles CC de l'intérieur vers l'extérieur
de l'onduleur, via les presse-étoupes d'entrée CC de la batterie. La polarité est
indiquée sur l'onduleur.
AVERTISSEMENT !
Veillez à brancher les câbles d'alimentation sur la bonne polarité. Le
branchement des câbles d'alimentation en inversant les polarités est
susceptible d'endommager l'onduleur ou la batterie.
8. Branchez les câbles CC sur les bornes de la batterie de l'onduleur. Sécurisez les
bornes à l'aide des vis M8 fournies avec un couple de serrage de 5N*m/3,7lb*ft.
9. Réinstallez le cache en plastique des bornes de la batterie de l'onduleur.
10. Serrez les presse-étoupes d'entrée CC de la batterie.
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2

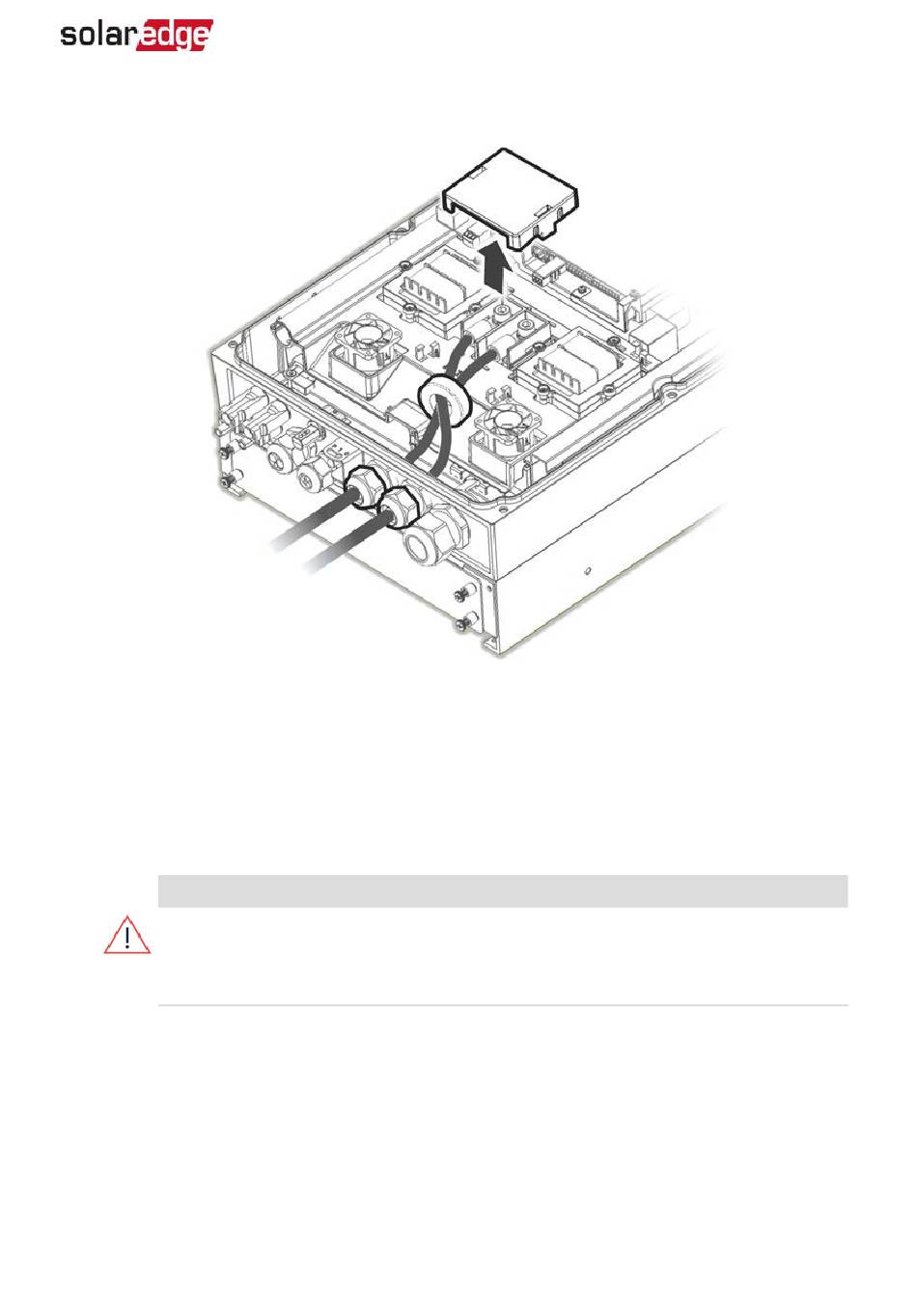

Figure 17: Branchement des câbles CC à l'onduleur
Chapitre 5 : Branchement de l'onduleur 37
