4. Ouvrez le presse-étoupe de l'alimentation CA et insérez-y le câble CA.
5. Faites passer le câble dans l'ouverture.
6. Faites passer le câble CA dans les deux manchons en ferrite fournis avec l'onduleur :
un de 48 mm et un de 39 mm.
7. Branchez le câble CA sur les bornes de l'alimentation CA. Connectez en premier le fil
PE (mise à la terre).
8. Serrez les vis des borniers avec un couple de serrage de 1,2-1,5 N*m / 0,88-1,1 lb*ft.
9. Vérifiez que les fils soient entièrement insérés et ne puissent être retirés facilement.
10. Serrez le presse-étoupe CA avec un moment de torsion de 2,8 - 3,3 N * m /
2,0 - 2,4 lb * ft.
11. Vérifiez qu'il n'y ait aucun fil non connecté à l'onduleur et que les vis des bornes
inutilisées soient bien serrées.
Connexion des chaînes à l'onduleur
Connectez la chaîne aux paires d'entrée CC. Si nécessaire, connectez les chaînes
supplémentaires en parallèle à l'aide d'un coffret de regroupement / câbles de
branchement avant de les connecter à l'onduleur.
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2

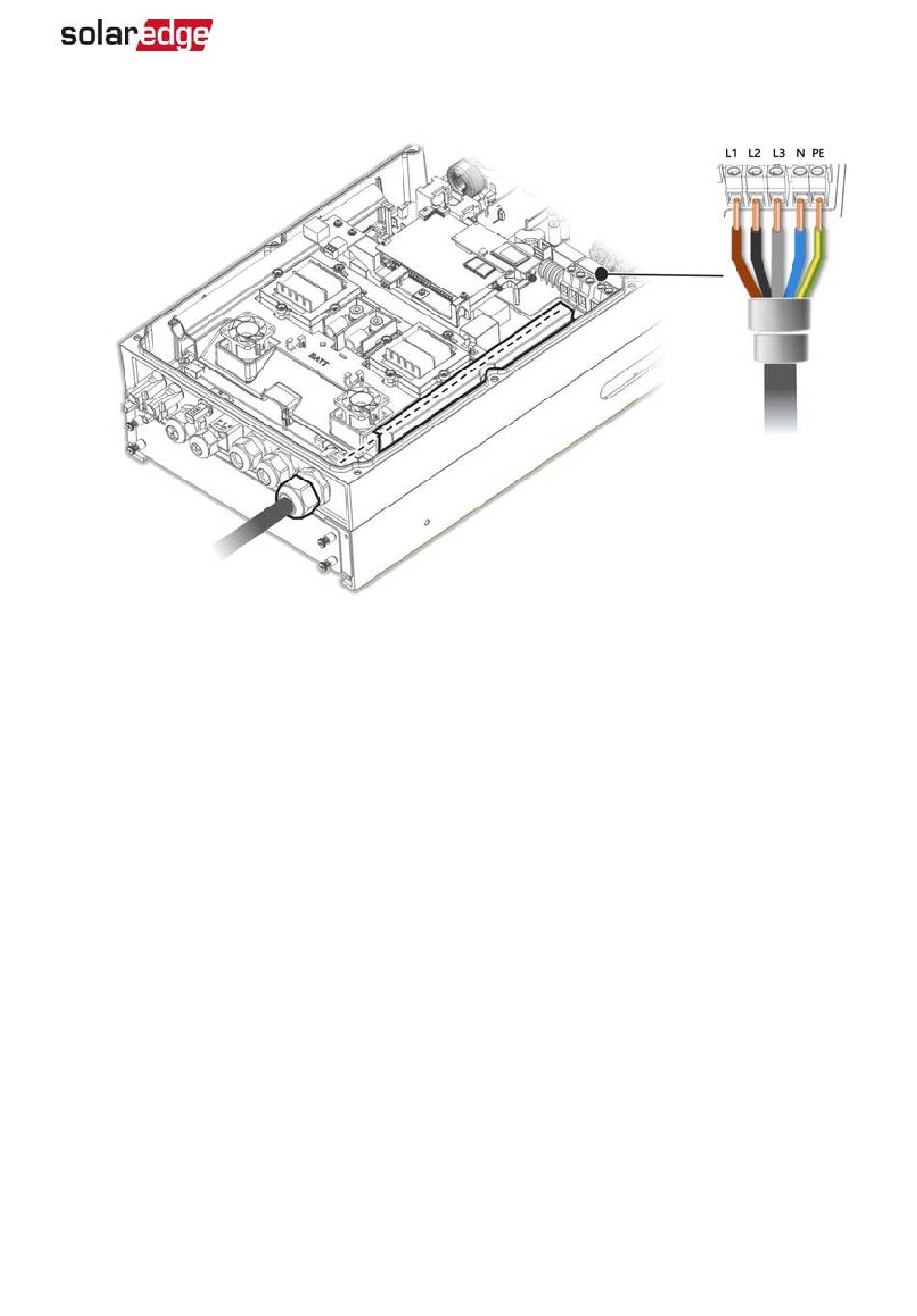

Figure 13: Branchement sur le réseau CA
Chapitre 5 : Branchement de l'onduleur 33
