34 Branchement du compteur d'énergie
REMARQUE
La mise à la terre électrique fonctionnelle des pôles négatifs ou positifs côté CC
est interdite du fait que l'onduleur ne possède aucun transformateur. La
raccord à la terre des cadres du module et de l'équipement de montage des
modules de panneaux PV est admis..
REMARQUE
L'architecture de tension d'entrée fixe de SolarEdge permet aux chaînes en
parallèle d'être de longueurs différentes. Par conséquent, elles n'ont pas besoin
d'avoir le même nombre d'optimiseurs de puissance, tant que la longueur de
chaque chaîne se trouve dans les limites autorisées.
Brancher les connecteurs CC de chaque chaîne aux connecteurs CC+ et CC. Voir la
Figure 5 .
Branchement du compteur d'énergie
Pour les applications de gestion intelligente de l'énergie telles que l'optimisation de la
consommation propre, la solution StorEdge nécessite un compteur d'énergie.
Pour installer le compteur d'énergie, consultez le manuel d'installation
fourni avec celui- ci :
meter-installation-guide.pdf.
Utilisez un câble blindé à paires torsadées à 3 conducteurs, 0,2 (0.2-1) mm² 600 V ou
CAT5.
à connecter le compteur d'énergie à l'onduleur
1. Branchez l'une des extrémités du câble de communication sur le compteur
d'énergie, comme expliqué dans le manuel d'installation du compteur.

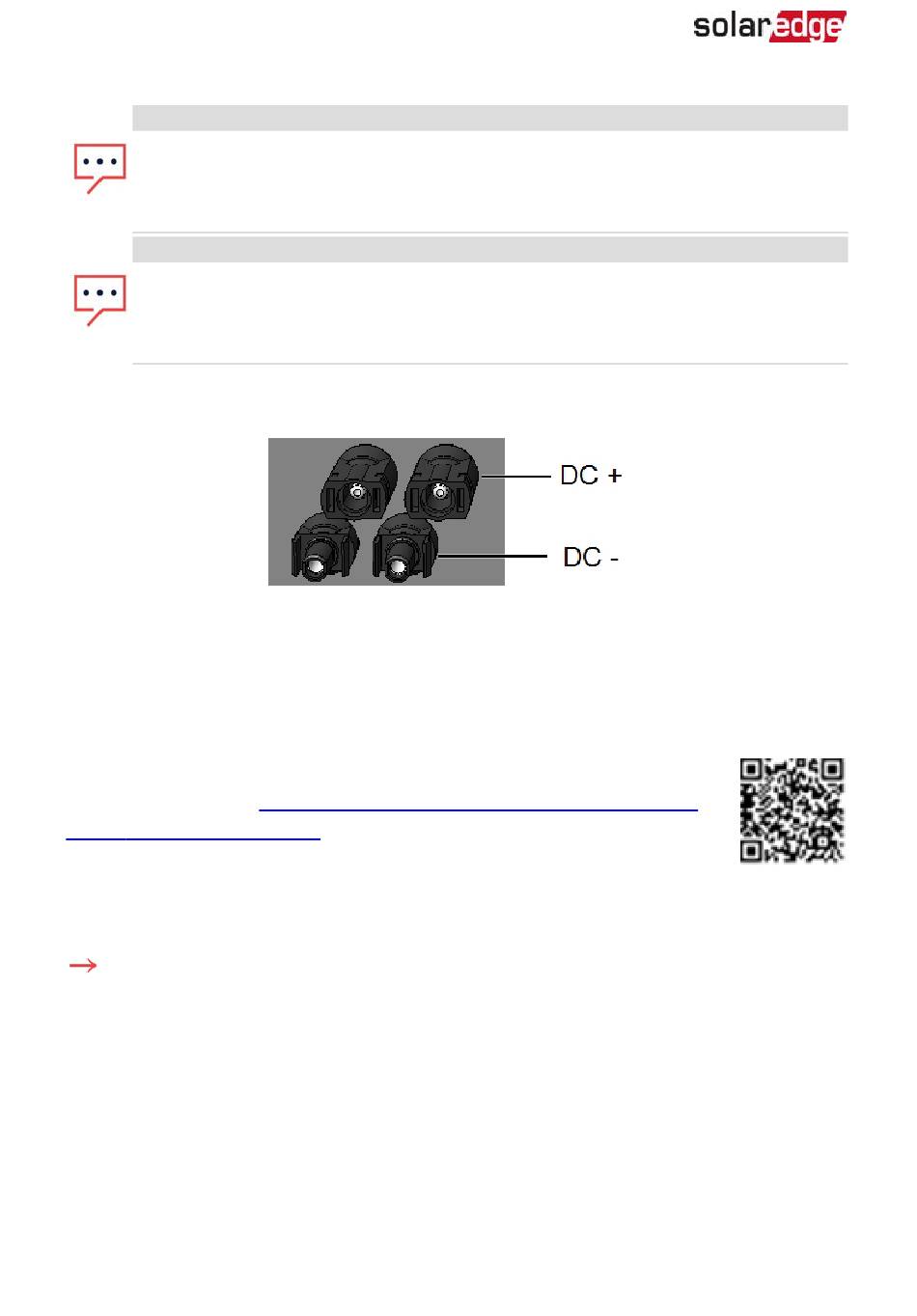

Figure 14: Branchement en CC de l'onduleur
http://www.solaredge.com/files/pdfs/solaredge-
Manuel d'installation de l'onduleur triphasé StorEdge MAN-01-00648-1.2
