28 Montage de l'onduleur
3. Positionner le support de fixation contre un mur/poteau et marquer l'emplacement
des trous à perforer :
S'assurer que la partie plate du support est vers le bas comme dans la Figure 9 .
Utiliser au moins deux trous pour le support. Les trous supplémentaires peuvent
être utilisés pour fixer le support. Déterminer quels trous et combien seront
utilisés selon le type et le matériel de la surface de montage.
4. Percez les trous et fixez le support. Vérifiez que le support est fermement fixé à la
surface de montage.
REMARQUE
En cas de fixation de l'onduleur sur une surface inégale, vous pouvez
positionner des rondelles/entretoises derrière le trou de fixation en haut du
support. En fonction de l'angle à compenser, utilisez le nombre d'entretoises
appropriées et de la bonne taille de manière à ce que le support soit
perpendiculaire au sol. Recommandation : une longue vis de 3/4" en acier
inoxydable avec une tête à six pans creux, deux contre-écrous et trois rondelles.
5. Positionnez l'onduleur sur le support (voir la Figure 9 ): soulevez l'onduleur sur les
côtés, ou maintenez ce dernier en le tenant par le haut et par le bas pour le soulever
et le mettre en position.
6. Alignez les deux entailles dans l'encoche de l'onduleur avec les deux brides de
fixation triangulaires du support et abaissez l'onduleur jusqu'`à ce qu'il soit placé de
manière égale sur le support.
7. Insérez les deux vis fournies à travers l'ailette du dissipateur thermique extérieur des

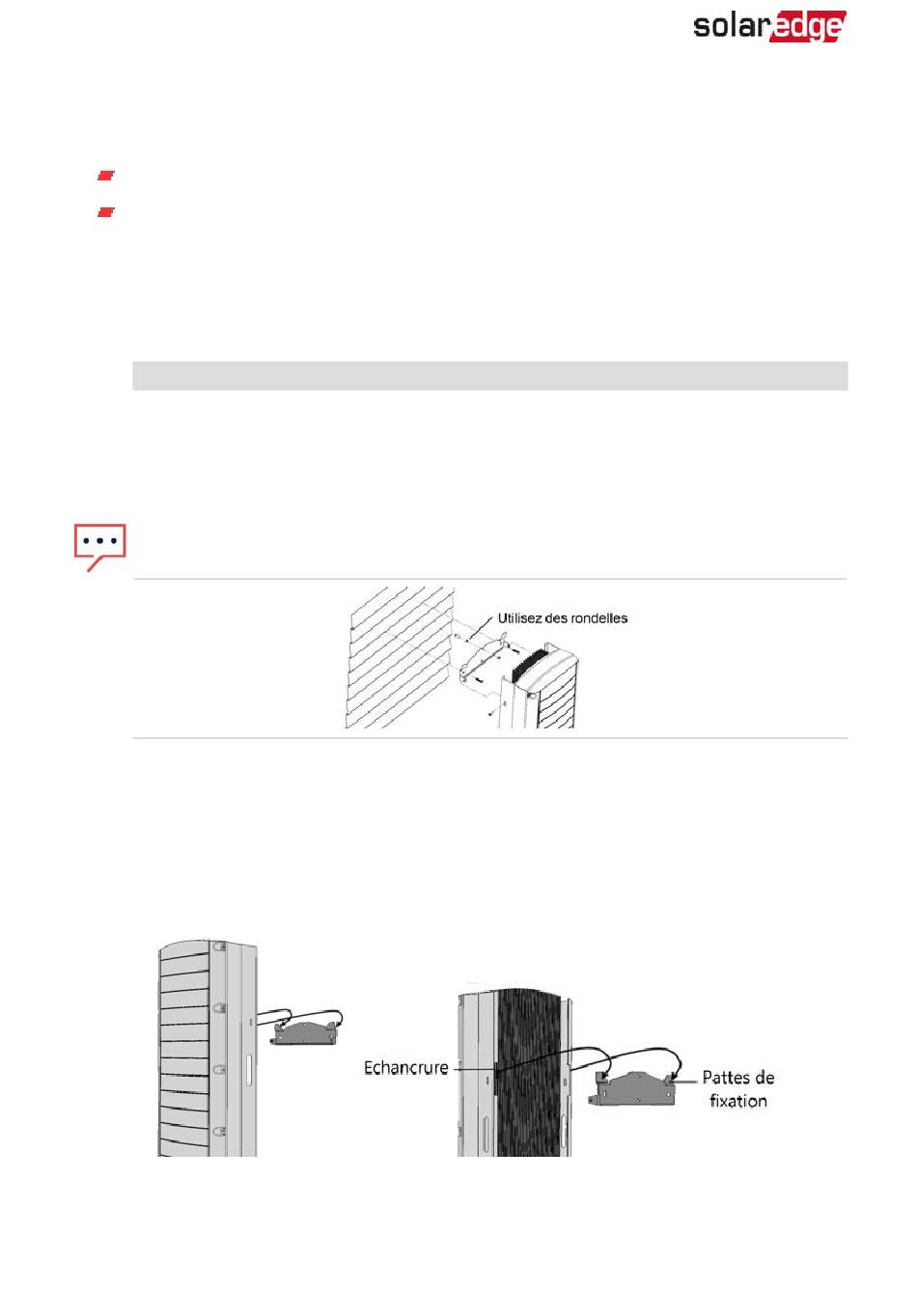

Figure 9: Fixation de l'onduleur sur le support
