INDICE
1 AVVERTENZE GENERALI
1.1 LISTA DI IMBALLO
1.2 TARGA DI IDENTIFICAZIONE
1.3 NORME GENERALI
2 INSTALLAZIONE
SCHEMA DI MONTAGGIO
2.1 INSTALLAZIONE CAMINETTO
2.2 COLLEGAMENTI IDRAULICI
2.3 COLLEGAMENTI ELETTRICI
3 USO
3.1 PRIMA ACCENSIONE
3.2 ACCENSIONE E CONDUZIONE IMPIANTO
3.3 COME USARE LA PORTINA
3.4 TIPO DI COMBUSTIBILE
3.5 CONTROLLO COMBUSTIONE
3.6 CASSETTO CENERE
3.7 USCITA FUMI
4 MANUTENZIONE
4.1 PULIZIA DEL VETRO
4.2 MANUTENZIONE GENERALE
SCHEMI IDRAULICI E SCHEDE TECNICHE
LEGENDA
SCHEMI IDRAULICI
CARATTERISTICHE TECNICHE
GB
D
F
E
P
2
All manuals and user guides at all-guides.com
PAG. 2
PAG. 2
PAG. 3
PAG. 4
PAG. 5
PAG. 6
PAG. 7
PAG. 9
PAG. 9
PAG.10
PAG.10
PAG.10
PAG.10
PAG.10
PAG.11
PAG.11
PAG.12
PAG.13
PAG.36
PAG.16
PAG.20
PAG.24
PAG.28
PAG.32
1 - AVVERTENZE GENERALI
Gentile cliente
,
desideriamo inanzitutto ringraziarLa per la preferenza che
ha voluto accordarci acquistando il caminetto a recupero di
calore Mod BI300 con bollitore ad accumulo incorporato per
la produzione di acqua calda sanitaria o Mod BS300 versione
senza produzione acqua sanitaria.Per consentirLe di
utilizzare al meglio il Suo nuovo termocaminetto, La invitiamo
a seguire attentamente i consigli riportati nel presente libretto
d'uso e manutenzione, ed in particolare di fare prendere
visione alle persone interessate, degli specifici argomenti
tecnici, in modo che le stesse abbiano tutte le notizie
necessarie per eseguire una corretta installazione.
I caminetti della serie TERMOPALEX debbono essere
installati ad esclusiva cura di ditte qualificate, questo vale
sia per la messa in opera della caldaia in acciaio che per i
collegamenti idraulici ed elettrici, per i raccordi alla canna
fumaria e i lavori di completamento necessari per il buon
funzionamento. (DPR 24-7-1996, n.459 Art.2 Comma 6)
1.1 LISTA DI IMBALLO
L'apparecchiatura viene consegnata in un unico collo protetto
da un foglio di nylon termoretraibile per il trasporto. All'interno
del focolare troverete:
1 valvola di sicurezza DN ½
1 maniglia per la regolazione manuale della valvola fumi,
completa del proprio asse
Accessori opzionali
II quadro di controllo viene fornito solo su richiesta con collo
apposito; nella scatola troverete:
1 quadro elettrico,
1 guaina porta sonde,
1 attacco per idrometro.

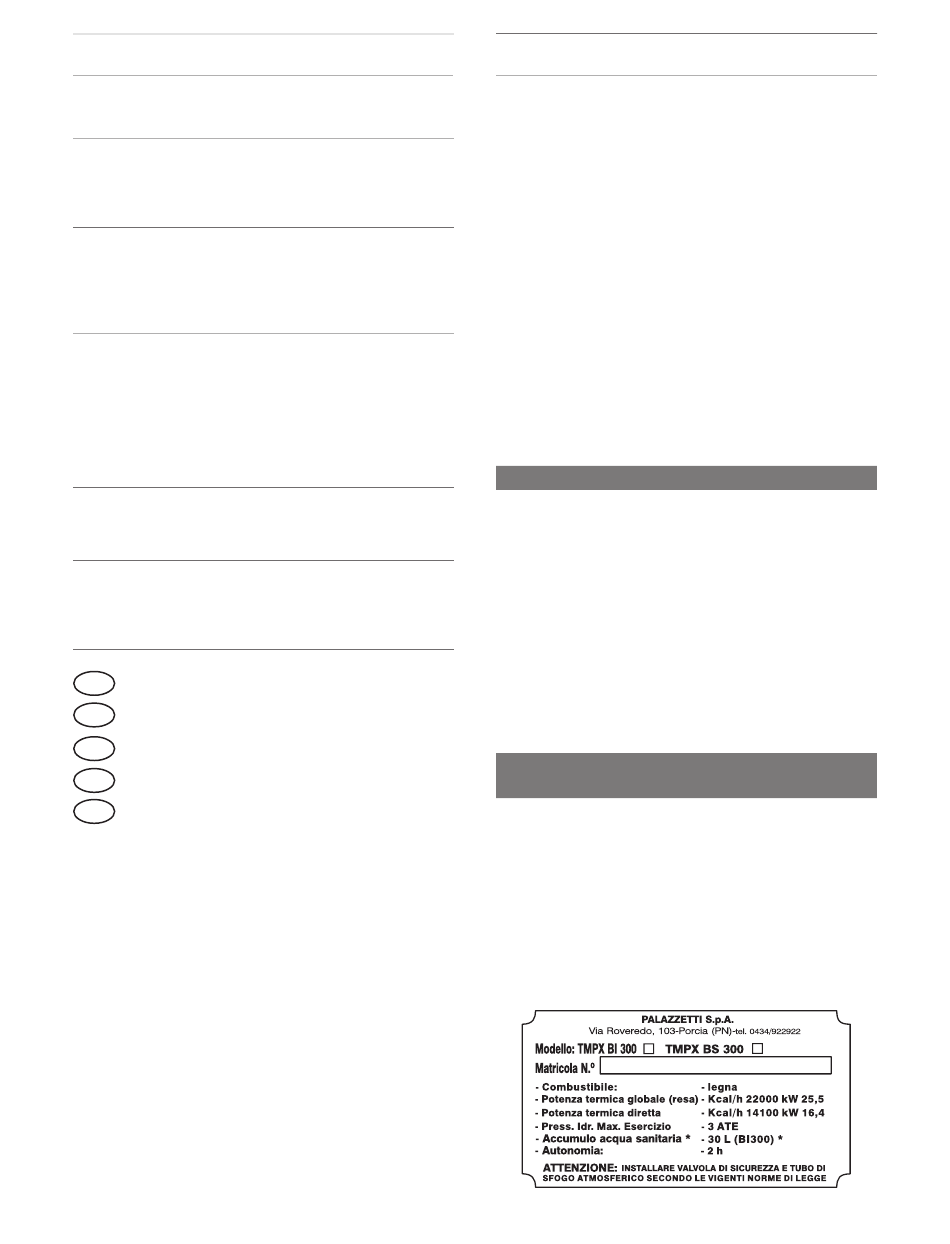

1.2 TARGA IDENTIFICAZIONE E
COLLAUDO (Fig. 1)
É posizionata sul lato destro della caldaia e riporta i dati di
potenzialità del termocaminetto.
Fig. 1
