Endress+Hauser Levelflex FMP55 Instructions Condensées page 23

Levelflex FMP55
Outils/accessoires nécessaires :
• Pour les appareils avec goupille de sécurité : clé pour vis six pans AF3
• Pince à dénuder
• En cas d'utilisation de fils toronnés : une extrémité préconfectionnée pour chaque conducteur
à raccorder.
1.
2.

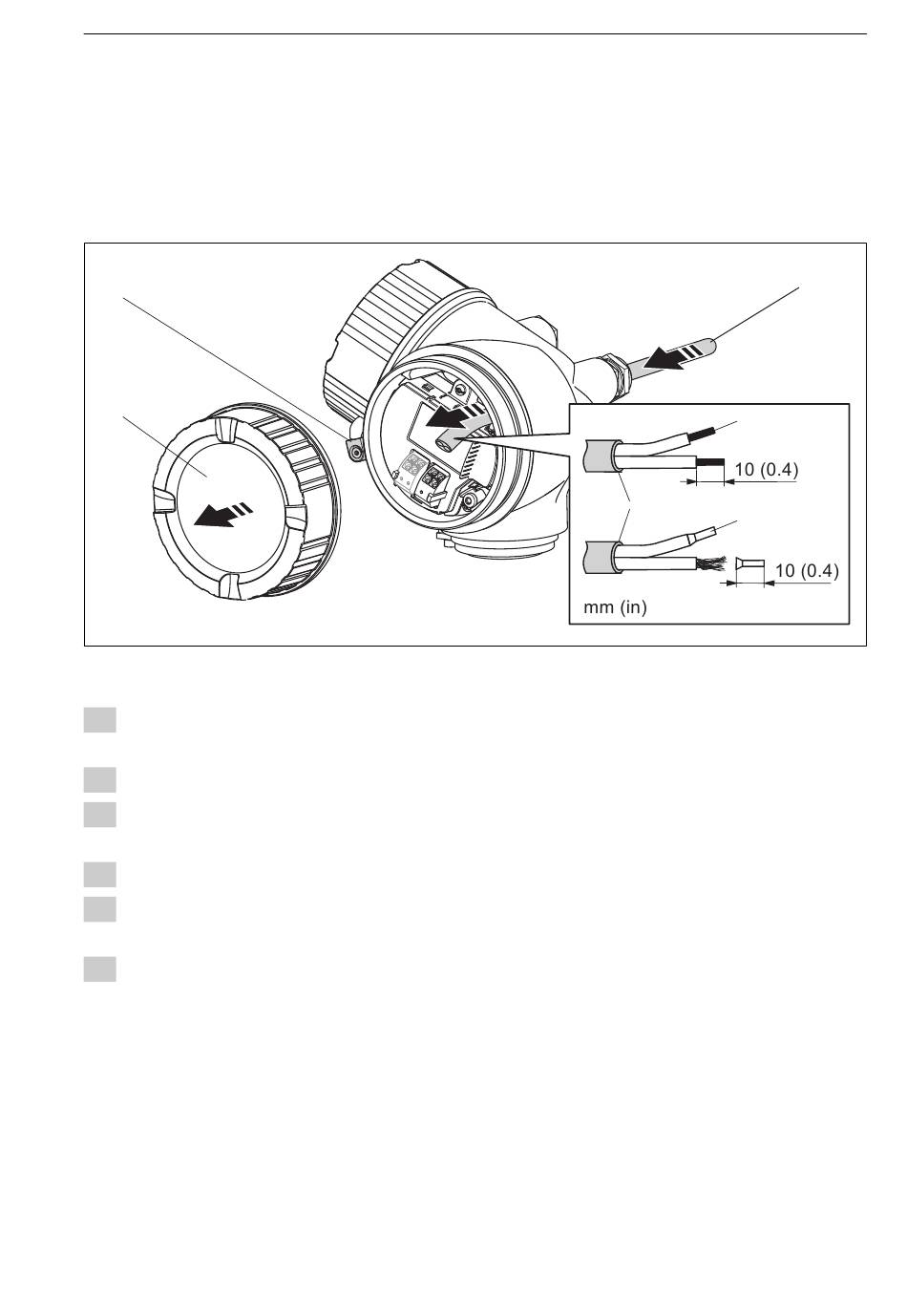

1. Dévisser la vis de la griffe de sécurité du couvercle du compartiment de raccordement et
pivoter la griffe de sécurité de 90° dans le sens inverse des aiguilles d'une montre.
2. Dévisser le couvercle du compartiment de raccordement.
3. Enfiler le câble à travers l'entrée de câble. Ne pas enlever la bague d'étanchéité de l'entrée
de câble, afin de garantir l'étanchéité.
4. Retirer la gaine du câble.
5. Dénuder les extrémités du câble de 10 mm (0,4 in). Dans le cas de fils toronnés : fixer en
plus des extrémités préconfectionnées.
6. Serrer fermement les presse-étoupe.
Endress+Hauser
Raccordement électrique
3.
5.
4.
5.
A0012619
23
