Généralités
Pour nous conformer aux directives du Code canadien de l'électricité
et à celles de l'Association canadienne de normalisation, le panneau
de distribution doit être installé en accord avec les instructions
incluses sur l'étiquette à l'intérieur de la porte. Cela doit également
être fait en accord avec les codes électriques locaux et par un
contracteur qualifié en électricité et/ou un électricien certifié.
AVERTISSEMENT:
Danger de choc électrique ou de
brûlure. Enlever le courant avant de travailler à l'intérieur de cet
équipement.
Installation

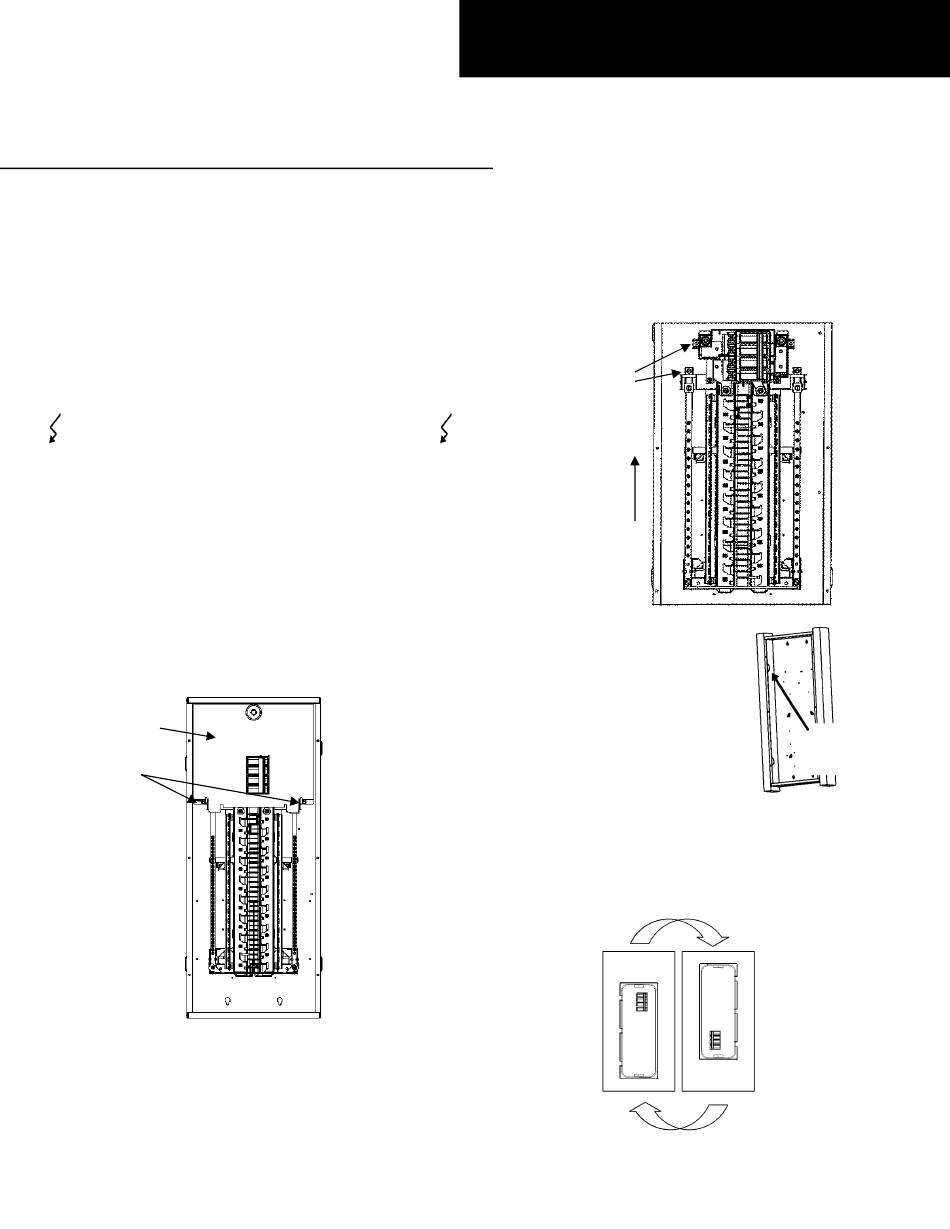

1 – Enlever le devant
Glisser le devant et les accessoires dans le carton pour en protéger le
fini.
2 – Retirer la barrière de l'entrée de service
(Disjoncteur principal seulement)
Dévisser et conserver les deux vis de montage retenant la barrière de
l'entrée de service par dessus les connexions du disjoncteur principal,
puis soulever la barrière par en haut et l'enlever.
Barrière
Vis de
montage
DEH41005 Instructions d'installation
Panneaux de Distribution
PowerMark Gold™
12 à 42 Circuits à phase simple de 100-225 Ampères
Type pour l'intérieur
3 – Enlever l'interieur (facultatif)
Retirer les vis de
montage et les mettre de
côté. (Les deux côtés)
Glisser l'intérieur
vers le haut pour
dégager les attaches
et l'enlever.
î
4 –
Montage du bo
tier
Montage encastré : aligner le côté devant de
la boîte avec la surface finie du mur et le visser
ou le clouer au colombage à travers la petite
débouchure sur le côté de la boîte.
Montage en surface : visser ou clouer à
travers les orifices à l'arrière de la boîte.
BOÎTIER POUR UNE ALIMENTATION PAR LE DESSUS
OU PAR LE DESSOUS
Le panneau de distribution peut accepter une alimentation électrique
provenant du dessus ou du dessous du boîtier . Pour une alimentation
par le dessous, tournez le boîtier. (voir illustration ci-bas)
Visser ou
Clouer
