D

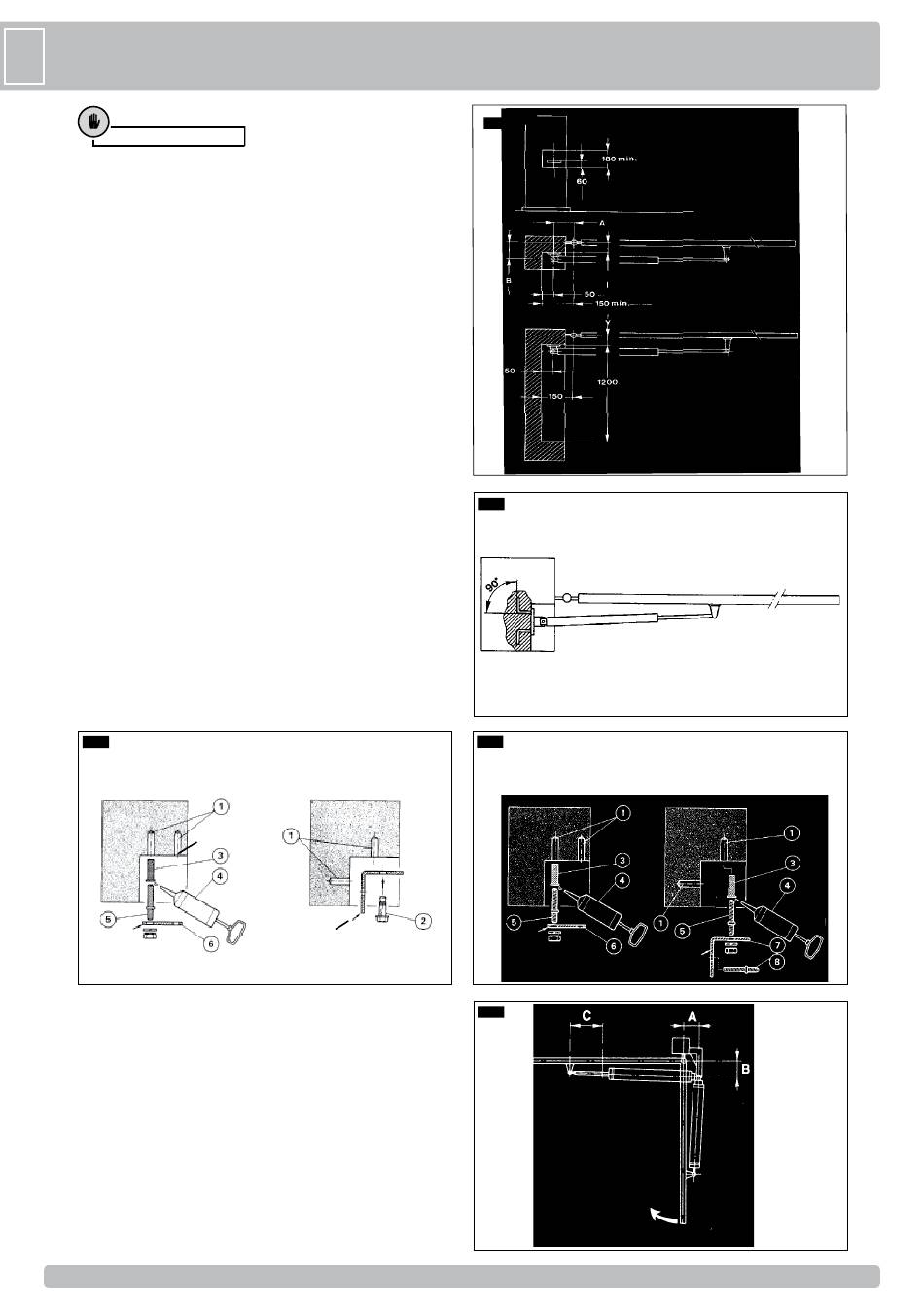

Vorsicht
• Die Abmessungen der Platten (ausgenommen standardmäßige
RIB-Platten) müssen proportionell zur Säulengröße ausgelegt
sein.
• Verwendet man eine Platte vom Typ A und sofern diese mit dem
Antrieb fluchten soll, so sind die Krampen gemäß Abbildung
C7 abzuändern.
Die Fläche von eventuellen Zement- oder Sandrückständen
reinigen.
Nach Markieren der Positionen 4 Löcher (C8 Pos. 1) in die
Nische bohren. Dabei ist die Ankerplatte als Bohrungsmaske
zuhilfezunehmen.
Platte mit Expansionsdübeln "FISCHER" Mind.-Ø 15, Schraube M8 (C8
Pos. 2) aus Guß oder Stahl mechanisch befestigen (sofern es die
Beschaffenheit des Materials, aus dem die Säule besteht, zuläßt).
Es kann auch folgendermaßen chemisch befestigt werden:
-
Entsprechende Netzhüllen (C9 Pos. 3) in die ausgebohrten Löcher
einlegen und schnellhärtenden Kleber (C9 Pos. 4) hineinspritzen.
Menge und Vorgehensweise: Siehe separate, mitgelieferte
Anleitung.
Falls die Platte vom Typ B verwendet wird:
- Stiftschrauben (C9 Pos. 5) in die Schutzhüllen einbringen (falls
Platte vom Typ B verwendet wird).
- Ankerplatte (C9 Pos. 7) in die Stiftschrauben einklemmen.
Wird dagegen die Platte vom Typ C verwendet:
- Stiftschrauben (C9 Pos. 5) in eine der beiden Seiten der Nische
einfügen.
- Ankerplatte (C9 Pos. 7) in die Stiftschrauben einklemmen.
- Die zwei restlichen Stiftschrauben (C9 Pos. 8) einfügen.
Gleichgültig, ob Platte vom Typ B oder vom Typ C verwendet
wurde, wird jetzt das Ganze mit passenden Muttern und Scheiben
befestigt. Nach ca. 1,5 Stunden können die Stiftschrauben mittels
Sechskantschlüssel fest angezogen werden.
Nach beendeter Arbeit sind die überstehenden Schraubenteile mit
dem entsprechenden Werkzeug zu entfernen.
C8
MECHANISCHE BEFESTIGUNG
3.1.4 Sonderfälle für hinteren Antriebsdrehpunkt
Bei auswärts öffnenden Flügeln ist der hintere Drehpunkt mit Hilfe
eines L-Profils abzuändern, wie in Abbildung C10 gezeigt.
Platte Typ B
Platte Typ C
C6
Y
C7
C9
EMPFOHLENE CHEMISCHE BEFESTIGUNG
(andere handelsübliche chemische
Befestigungen sind möglich)
Platte Typ B
Platte Typ C
C10
Für die Maße A, B und C in
der Tabelle C1 nachsehen
34
34
Max. zwischen Scharnierachse
und Plattenkante
Innenseite Eingang
