En cas d'installation de la chaudière sans accessoires pour ballon,
utiliser le raccordement pour robinet de remplissage et de vidange
(fig. 15 [3]).
En cas d'installation avec un ballon, utiliser le robinet de remplissage
conformément à la notice d'installation du ballon.
5.8 Remplissage de l'installation de chauffage, contrôle
d'étanchéité et purge de l'installation
Avant la mise en service, contrôler l'étanchéité de l'installation de chauf-
fage pour éviter les fuites pendant le fonctionnement de l'installation.
Afin d'assurer une bonne purge :
▶ Ouvrir tous les circuits, vannes thermostatiques et clapets anti-ther-
mosiphon avant le remplissage.
▶ Ouvrir tous les purgeurs.
PRUDENCE :
Risques pour la santé dus à la pollution de l'eau potable !
▶ Respecter impérativement les prescriptions et normes locales spéci-
fiques pour éviter la pollution de l'eau potable.
▶ En Europe, respecter la norme EN 1717.
AVIS :
Dommages matériels dus à des variations de température
importantes !
En rajoutant de l'eau de chauffage froide dans une chaudière chaude, les
tensions thermiques peuvent provoquer des fissures.
▶ Ne remplir l'installation de chauffage qu'à froid. Température de
départ maximale 40 °C.
AVIS :
Dommages matériels dus à la surpression pendant le contrôle
d'étanchéité !
Les systèmes de pression, de régulation ou de sécurité risquent d'être
endommagés si la pression est trop élevée.
▶ S'assurer que seuls des dispositifs de pression, de régulation ou de
sécurité sont montés pendant le contrôle d'étanchéité, qui ne puisse
être isolé par rapport au volume d'eau de la chaudière.
▶ Après le remplissage, contrôler l'installation de chauffage avec la
pression correspondant à la pression de décharge de la soupape de
sécurité.
▶ Respecter les pressions maximales des composants en place.
▶ S'assurer que tous les dispositifs de pression, de régulation et de
sécurité fonctionnent correctement après le contrôle.
Une connexion fixe entre la conduite d'eau (robinet d'eau) et l'installation
de chauffage (robinet de remplissage et de vidange) doit être établie
conformément à la norme EN 1717. Utiliser un dispositif de sécurité.
▶ Remplir l'installation de chauffage lentement par le retour. Observer
l'indicateur de pression (manomètre).
Logano plus – 6720868142 (2016/11)
1

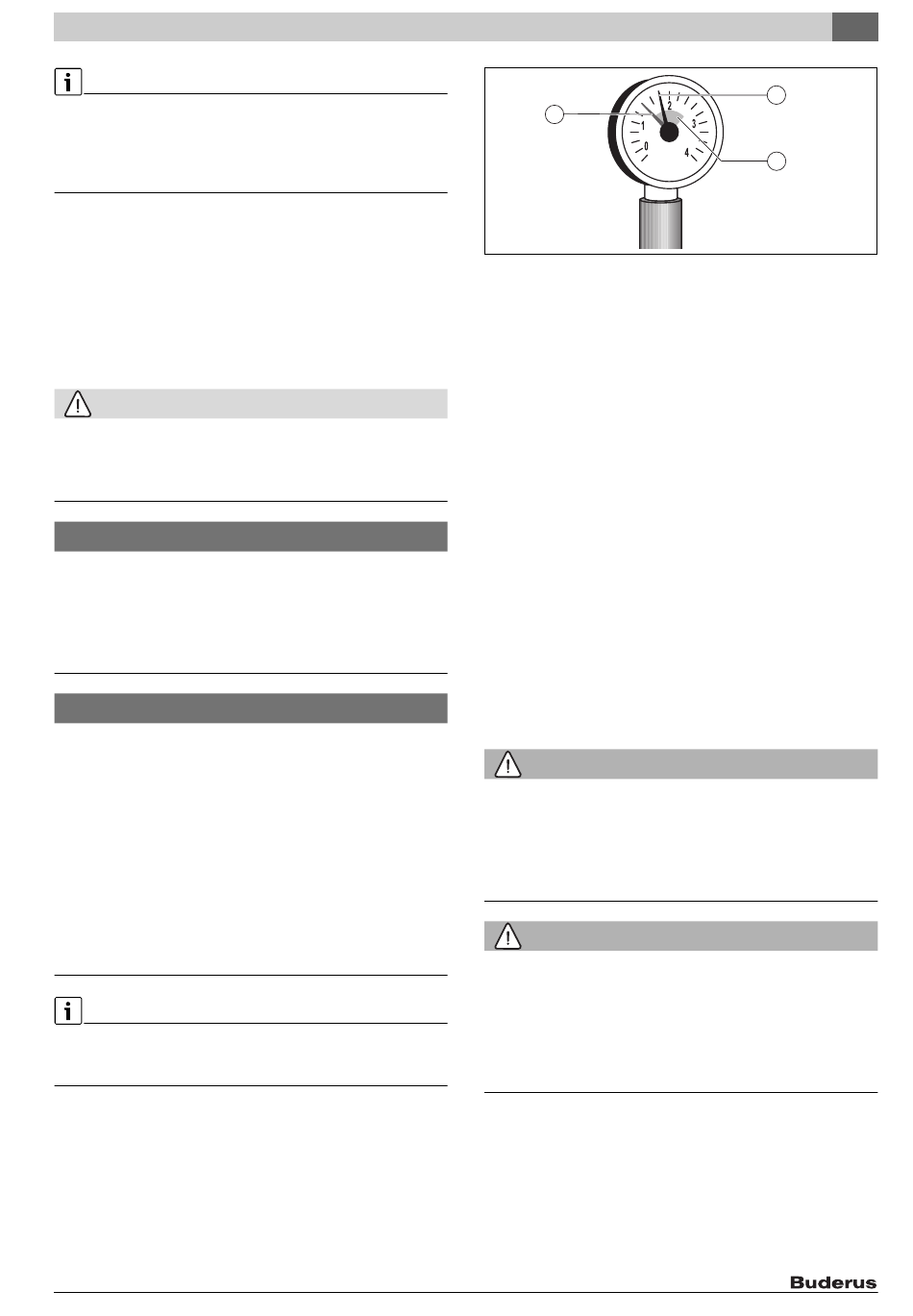

Fig. 16 Manomètre pour installations fermées
[1] Aiguille rouge
[2] Aiguille du manomètre
[3] Surlignage vert
Dès que la pression d'essai souhaitée est atteinte :
▶ Fermer le robinet d'eau.
▶ Contrôler l'étanchéité des raccordements et de la tuyauterie.
▶ Dans le local d'installation, purger l'installation de chauffage côté
bâtiment au point le plus haut du dispositif de purge prévu sur la
tuyauterie de l'installation.
▶ Purger l'installation au niveau des vannes de purge de tous les
radiateurs.
▶ Mettre les pompes en service peu à peu.
▶ Purger à nouveau l'installation après la première mise en tempéra-
ture.
▶ Fermer les clapets anti-thermosiphon.
Si la pression d'essai diminue suite à la purge :
▶ Rajouter de l'eau.
▶ Effectuer le contrôle d'étanchéité conformément aux prescriptions
locales.
Si le contrôle d'étanchéité de l'installation de chauffage n'a révélé
aucune fuite :
▶ Régler la pression de service correcte.
5.9 Raccordement électrique
AVERTISSEMENT :
Danger de mort par électrocution !
Tout contact avec des pièces électrique, qui sont sous tension, peut pro-
voquer une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper l'alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
AVERTISSEMENT :
Danger de mort par électrocution !
Le raccordement incorrect des câbles électriques peut entraîner un dys-
fonctionnement de l'installation avec des conséquences dangereuses.
▶ Lors du raccordement électrique : respecter les schémas de
connexion des différents appareils et composants.
▶ Lors des opérations de maintenance : marquer tous les câbles de rac-
cordement avant de les retirer.
Montage 5
2
3
