5 Montage
5.7.1 Schéma de raccordement hydraulique
3
2
1

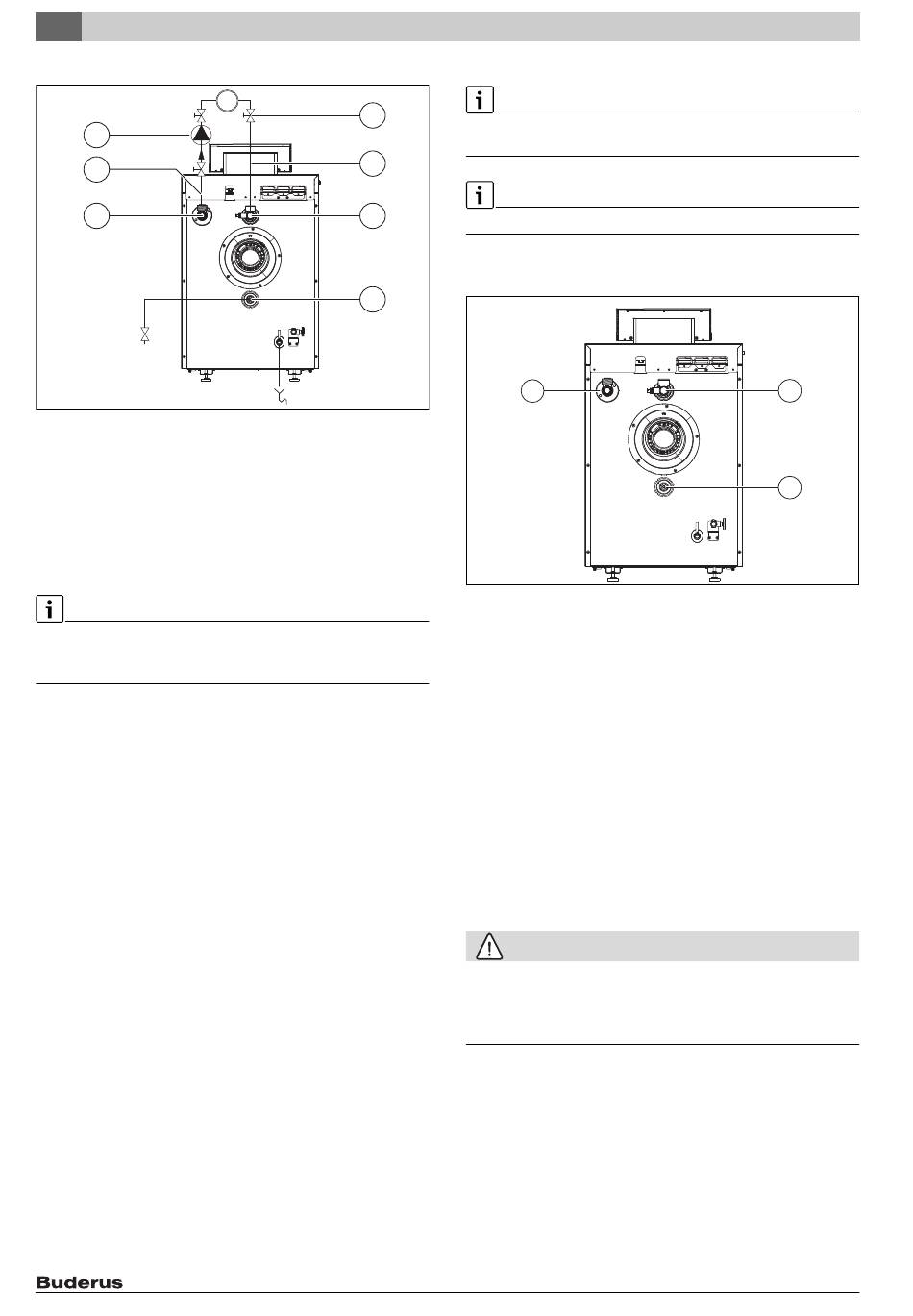

Fig. 14 Schéma de raccordement hydraulique
[1] Buse de raccordement départ / raccord de sécurité
[2] Départ
[3] Pompe
[4] Vanne d'isolement
[5] Retour
[6] Buse de raccordement retour
[7] Raccordement robinet de remplissage et de vidange, et vase
d'expansion (option)
Un module avec un robinet de remplissage et de vidange et une possibi-
lité de raccordement d'un vase d'expansion peuvent être raccordés en
option au raccord du robinet de vidange.
5.7.2 Quantité d'eau de chauffage minimale
La chaudière est conçue de sorte qu'un limiteur de débit avec régulateur
de pression différentielle ne soit pas nécessaire.
16
5.7.3 Raccorder le départ et le retour
4
Pour la maintenance et l'entretien de la chaudière, monter une vanne
d'isolement chauffage sur le départ et le retour.
5
6
Les raccords de retour et de départ sont montés en usine.
▶ Monter la conduite de départ sans contrainte sur le départ [1].
▶ Monter le tuyau de retour sans contrainte sur le retour [2].
7
1
0010011116-001
Fig. 15 Monter le départ (VK) et le retour (RK)
[1] Raccordement départ
[2] Raccordement retour
[3] Robinet de remplissage et de vidange
5.7.4 Raccorder le départ de sécurité
Nous conseillons de raccorder un kit de sécurité chaudière (accessoire)
au raccordement prévu sur le raccordement départ (fig. 15 [1]).
5.7.5 Raccordement sur site du vase d'expansion et du robinet de
remplissage et de vidange
Raccordement du vase d'expansion (AG)
Pour sécuriser une chaudière, il est possible d'adapter un vase d'expansion
(AG) au raccord ¾ " du tube retour conformément à la norme EN 12828.
▶ Installer le vase d'expansion sur le retour avant la pompe pour le
maintien de la pression du système.
Raccordement du robinet de remplissage et de vidange (KFE)
PRUDENCE :
Risques pour la santé dus à la pollution de l'eau potable !
▶ Respecter impérativement les prescriptions et normes locales spéci-
fiques pour éviter la pollution de l'eau potable.
▶ En Europe, respecter la norme EN 1717.
Le remplissage de l'installation depuis le réseau d'eau potable doit être
effectué uniquement via une connexion fixe avec l'installation de chauf-
fage, conformément à la norme EN 1717.
▶ Installer un robinet de vidange sur le retour.
2
3
0010011115-001
