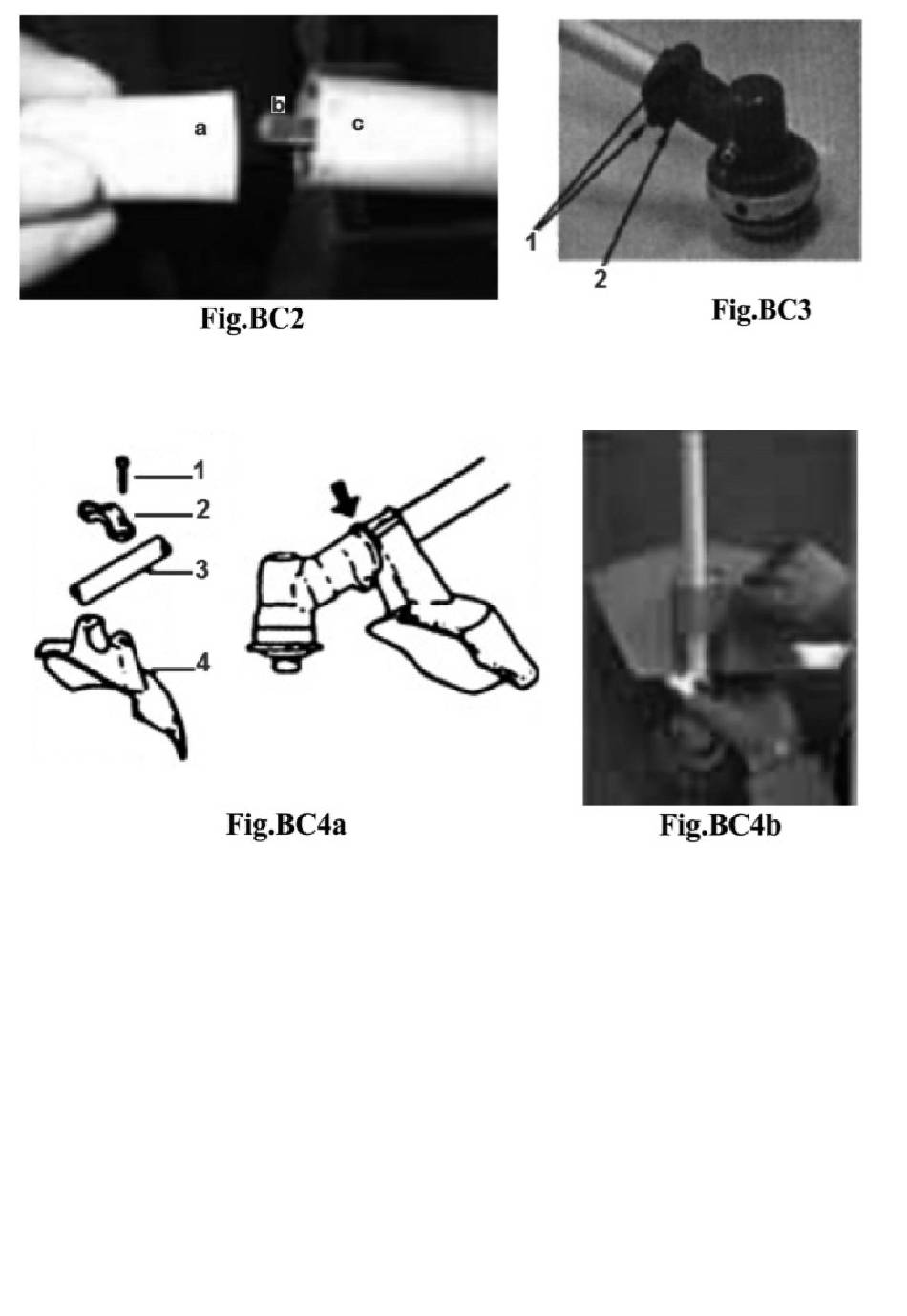

9.2.1.3 Carter de protection
Fixez le dispositif de protection sur le tube principal (3), au-dessus du carter d'entraînement, puis
fixez-le à l'aide de la bride de serrage et vissez-le fermement (Fig.BC4)
1. Boulon
9.2.1.4 Installation de la lame (Fig.BC5)
1) Placez le support interne sur l'arbre à engrenages et tournez pour fixer avec la barre en forme de
L (clé hexagonale) jointe.
2) Placez la lame sur le support interne avec les lettres correspondant au carter d'engrenage et
alignez correctement le trou de la lame sur la saillie du support interne.
3) Placez le support externe sur l'arbre de transmission avec la face creuse sur la lame.
4) Placez le cache-boulon attaché sur le support extérieur et fixez-le avec le boulon (vis de gauche)
et la rondelle élastique
9.2.1.4 Installation du fil nylon (Fig.BC6)
1) Placez correctement le support interne et le support externe sur l'arbre de transmission.
2) Vissez le boulon fixé (M8 à gauche) dans le train d'engrenage et fixez-le avec la clé.
Vissez la bobine de coupe en nylon dans le boulon en fixant le support intérieur avec la barre en
3)
forme de L (clé hexagonale) et serrez-le manuellement.
2. Pince
3. Tube principal
4. Carter de protection
26
