- Page 1 Instructions d’origine Pulvérisateur à batterie Modèle : RACPVD16L BUILDER SAS 32, rue Aristide Bergès - ZI 31270 Cugnaux – France...
- Page 2 Nous vous remercions d’avoir acheté un pulvérisateur RACING rechargeable. Ce manuel contient des instructions de sécurité pour l’utilisation correcte et sécurisée du pulvérisateur. Veuillez le lire attentivement avant de l’utiliser. Veuillez lire attentivement les instructions et l’utiliser correctement. 1. Instructions de sécurité...
-
Page 3: Instructions De Securite
1. INSTRUCTIONS DE SECURITE - Les précautions de sécurité doivent être suivies pour l’utilisation sécurisée du pulvérisateur rechargeable. Ne pas observer ces précautions peut entrainer le décès, de graves blessures, une panne du produit ou une dégradation des performances. Ce pulvérisateur est conçu pour la sylviculture et l’agriculture (pelouses et jardins) pour économiser la main-d’œuvre. - Page 4 ATTENTION ! f. Vérifier qu’il n’y a aucune fuite dans l’ensemble et à chaque pièce de connexion, pas de fissure ou de fuite aux tuyaux flexibles, ni anomalies dans les boucles des sangles d’épaule et aux connexions du réservoir. g. Si vous devez vous déplacer en véhicule en ayant du produit dans le pulvérisateur, le produit chimique peut fuir.
- Page 5 k. Si un bruit anormal ou une fuite se produit dans le pulvérisateur pendant l’usage, arrêter immédiatement les opérations et vérifier le pulvérisateur. 3) Remarques après usage ATTENTION ! Il ne faut pas mettre le pulvérisateur complètement dans l’eau pour le nettoyer ! a.
- Page 6 d. Ne pas réparer ou modifier le chargeur et la batterie. Il existe un danger d’électrocution ou d’incendie. S’assurer de faire appel au revendeur qui vous l’a vendu pour le faire réparer. e. Charger la batterie dans un endroit bien ventilé où la température est entre 0 et 40°C. f.
- Page 7 Recyclage Ne pas exposer les batteries à des températures supérieures à 50°C. Ne pas jeter les batteries dans l’eau. Ne pas jeter les batteries au feu. Elles pourraient exploser et provoquer des blessures. Lors de la pulvérisation, tenir les passants à l’écart.
-

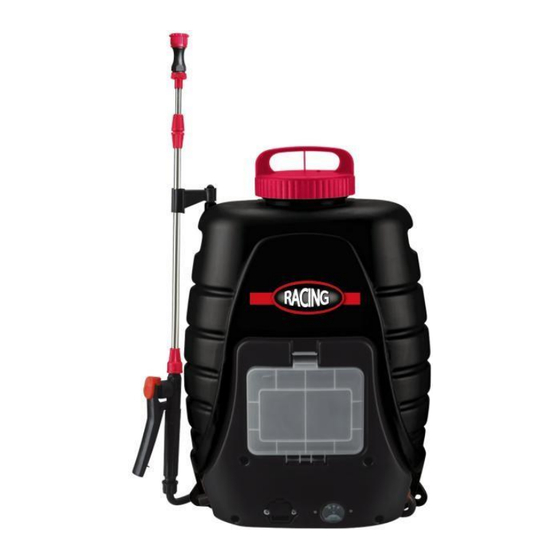

Page 8: Description Du Produit
2. DESCRIPTION DU PRODUIT... -
Page 9: Preparation Avant L'utilisation
3. PREPARATION AVANT L’UTILISATION ATTENTION ! S’assurer qu’un joint se trouve à la connexion comme indiqué dans l’illustration. Bien connecter pour que le liquide ne fuit pas. 1) Déballage et conformité des accessoires a. Tous les produits étant testés avant l’expédition, il peut rester un peu d’eau dans le corps principal du pulvérisateur et dans l’ensemble poignée-tuyau flexible. - Page 10 • Veuillez monter le corps principal comme suit : a. Mettre le bouchon de réservoir sur le corps principal. b. Monter le support de tuyau de pulvérisation sur le corps principal. c. Monter le tuyau flexible sur le corps principal comme indiqué dans l’illustration et bien le serrer avec une clé.
- Page 11 • Si la sangle d’épaule est détendue, le pulvérisateur est plus lourd et l’efficacité diminue. Attention • Avant l’usage, toujours s’assurer que les parties supérieure et inférieure de la sangle d’épaule ne sont pas vrillées et qu’elles sont bien fixées. Si la sangle d’épaule se détend pendant l’utilisation, l’utilisateur pourrait être blessé.
- Page 12 f. Brancher la fiche du corps principal à la prise de la batterie. Mettre la batterie dans le corps principal et la fixer avec la sangle pour que la batterie ne bouge pas. g. Comme indiqué dans l’illustration, fermer le capot de batterie en le poussant dans le sens de la flèche. Pousser la manette vers le haut pour que le crochet soit entièrement engagé...
- Page 13 • Jauge de chargement de la batterie L’indication de la jauge de chargement est comme suit. Veuillez l’utiliser correctement en vérifiant la jauge pendant la pulvérisation ou le chargement. a. Si seulement le « L » est allumé : Tension faible. Charger la batterie b.
- Page 14 Si vous tournez l’interrupteur sur la droite, la pompe démarre. Plus vous tournez vers la droite, plus la pression est élevée. Si vous tournez à gauche à fond, la pompe s’arrête sur ARRET. Utiliser cet interrupteur si vous voulez une pression spécifique. •...
-
Page 15: Verification Apres Usage Et Rangement
Cet embout pulvérise le liquide en forme circulaire comme indiqué dans l’illustration. Les particules pulvérisées sont fines (petites). C’est bon pour le pesticide et la prévention des mauvaises herbes. L’embout conique est le plus utilisé car il pulvérise le liquide de manière très uniforme. (Pression de 0,17 à... - Page 16 • Il est interdit de plonger le pulvérisateur entier dans l’eau pour le nettoyer ! Les fils ne doivent pas toucher l’eau. • Couper l’interrupteur électrique et le contrôle de pression après le lavage. 2) Vérifications journalières • Vérifier tous les raccords et les serrer. S’assurer qu’aucune pièce n’est desserrée ou manquante. •...
-
Page 17: Verification Des Elements Avant La Demande De Revision
6. VERIFICATION DES ELEMENTS AVANT LA DEMANDE DE REVISION • Veuillez vérifier les points suivants avant de demander une révision. (Vous devez d’abord vérifier les points suivants pour ne pas perdre de temps et recevoir un service plus précis) Problème Cause Solution Je mets l’interrupteur sur... -
Page 18: Caracteristiques Du Produit
7. CARACTERISTIQUES DU PRODUIT • Dimensions du produit • Caractéristiques du produit Pulvérisateur Modèle RACPVD16L Taille du produit (mm) 350 x 230 x 550 Poids du produit (kg) P.N. 4,7 kg / P.B. : 5,4 kg Capacité du réservoir (L) Utilisation continue Environ 5 heures (à... - Page 19 ZI, 32 RUE ARISTIDE BERGES – 312070 CUGNAUX – FRANCE Déclare que la machinerie intitulée ci-dessous : PULVERISATEUR A BATTERIE Modèle : RACPVD16L Numéro de série : 20190503692-20190506831 Est conforme aux conditions de la Directive « Machinerie » 2006/42/CE et aux lois la transposant : Est également conforme aux Directives Européennes :...
