KURZBETRIEBSANLEITUNG VISION CONTROL CENTER

2. MONTAGE

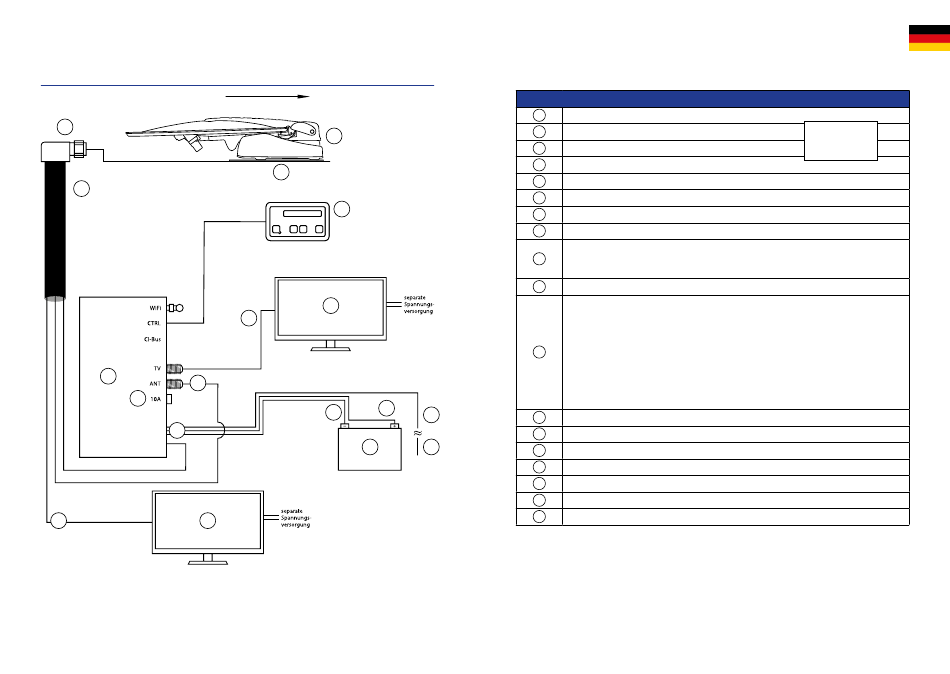

2.2 Anschlussplan

3
4
5
9
10
11
Battery
Antenna Control
18
17
nur bei TWIN
Anlage (optinal)
4
Fahrtrichtung
1
2
6
8
7
13
12
14
KURZBETRIEBSANLEITUNG VISION CONTROL CENTER
2. MONTAGE
ANSCHLUSSKENNZEICHNUNG AN DEM VISION CONTROL CENTER
Nummer Erklärung
1
Außeneinheit
2
Montageplatte
3
Winkelverschraubung / Dachdurchführung
4
Zuleitung von Außeneinheit (schwarzer Schlauch)
5
Vision Control Center
6
Bedienteil (falls im Lieferumfang enthalten)
7
Koaxialkabel zum Empfangsgerät
8
Receiver / TV mit integriertem Receiver
Schließen Sie hier den Antennenstecker (F-Stecker) des mitgelieferten Steuerkabels zur Auße-
9
neinheit an. (Steuerkabel und Koaxkabel zur Außeneinheit befinden sich gemeinsam in einer
schwarzen Ummantelung)
10
Sicherung 10A (FKS Mini, rot)
Schließen Sie hier das mitgelieferte Stromversorgungskabel an.
ACHTUNG!
Stellen Sie vorher sicher, dass das Stromversorgungskabel am anderen Ende korrekt an das
Stromnetz des Fahrzeuges angeschlossen ist, bei Falschpolung kann das Vision Control Center
11
zerstört werden!
Bordnetzklemme 15: Zündung / ggf. D+ (siehe 2.1) (schwarz)
Bordnetzklemme 30: Bordspannung 12V / 24 V DC (rot)
Bordnetzklemme 31: Fahrzeugmasse / Chassis (Braun)
15
12
Anschlusskabel (braun - Minuspol)
13
Anschlusskabel (rot - Pluspol)
16
14
Aufbau-Batterie
15
Anschlusskabel (schwarz - Sicherheitsschaltung)
16
Zündung Klemme 15 von Fahrzeug
17
Optionales TWIN Kabel
18
2. Fernsehgerät nur bei TWIN-LNB
{
Vorhandene
Antennenanlage
