MODE D'EMPLOI ABRÉGÉ VISION CONTROL CENTER

2. MONTAGE

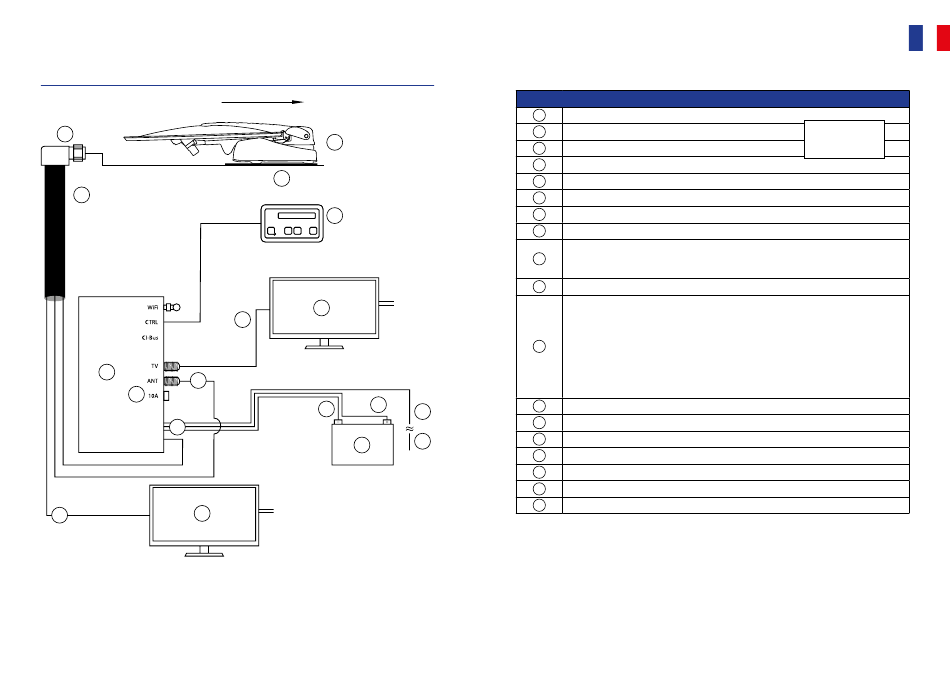

2.2 Schéma de câblage
3
4
5
9
10
11
Battery
Antenna Control
18
17
seulement avec TWIN
(optionnel)
36
Sens de déplacement
1
2
6
Alimentation
8 en tension
séparée
7
13
12
14
Alimentation
en tension
séparée
MODE D'EMPLOI ABRÉGÉ VISION CONTROL CENTER
2. MONTAGE
CONNEXIONS SUR LA VISION CONTROL CENTER
Numéro Explication
1
Unité extérieure
2
Plaque de fixation
3
Raccordement coudé / traversée de toit
4
Ligne d'alimentation SAT de l'unité extérieure (tuyau noir)
5
Vision Control Center
6
Boîtier de commande (si fourni)
7
Câble coaxial allant à l'appareil de réception
8
Récepteur / téléviseur avec récepteur intégré
Branchez ici le connecteur d'antenne (connecteur F) du câble de commande fourni allant à
9
l'unité extérieure. (Le câble de commande et le câble coaxial allant à l'unité extérieure sont
réunis dans une gaine noire).
10
Fusible
Branchez ici le câble d'alimentation fourni.
ATTENTION!
Assurez-vous au préalable que l'autre extrémité du câble d'alimentation est correctement
raccordée au réseau de bord du véhicule. Une erreur de polarité peut détruire la!
11
Borne 15 du réseau de bord : Contact / D+ le cas échéant (voir 2.1) (noir)
Borne 30 du réseau de bord : Tension de bord 12 V / 24 V CC (rouge)
Borne 31 du réseau de bord : Masse du véhicule / châssis (brun)
12
Câble de raccordement (marron - borne négative)
15
13
Câble de raccordement (rouge - borne positive)
16 14
Batterie de cellule habitable
15
Câble de raccordement (noir - circuit de sécurité)
16
Borne 15 (contact) du véhicule
17
Câble TWIN en option
18
2. Téléviseur (TWIN-LNB uniquement)
{
Actuelle Système
d'antenne
