Chapitre 7. Branchements externes

■ Branchements

NOTE
Pour éviter tout dysfonctionnement et d'endommager vos
enceintes et/ou votre matériel, veillez à réduire au minimum le
volume de tous vos appareils avant d'effectuer vos branchements.
1.
Réduisez au minimum le volume du RG-7 et de
l'appareil que vous voulez lui relier.
2.
Mettez ces deux appareils hors-tension.
3.
Utilisez un câble MIDI (vendu séparément) pour relier
les prises MIDI entre elles.
Reportez-vous aux schémas d'exemples ci-dessous.
4.
Mettez le RG-7 et l'unité externe sous tension.
5.
Réglez le volume de chacun des deux appareils.
6.
Effectuez ensuite les paramétrages MIDI en fonction
de vos besoins.
Pour plus de détails sur ces paramétrages, reportez-vous
au chapitre précédent.

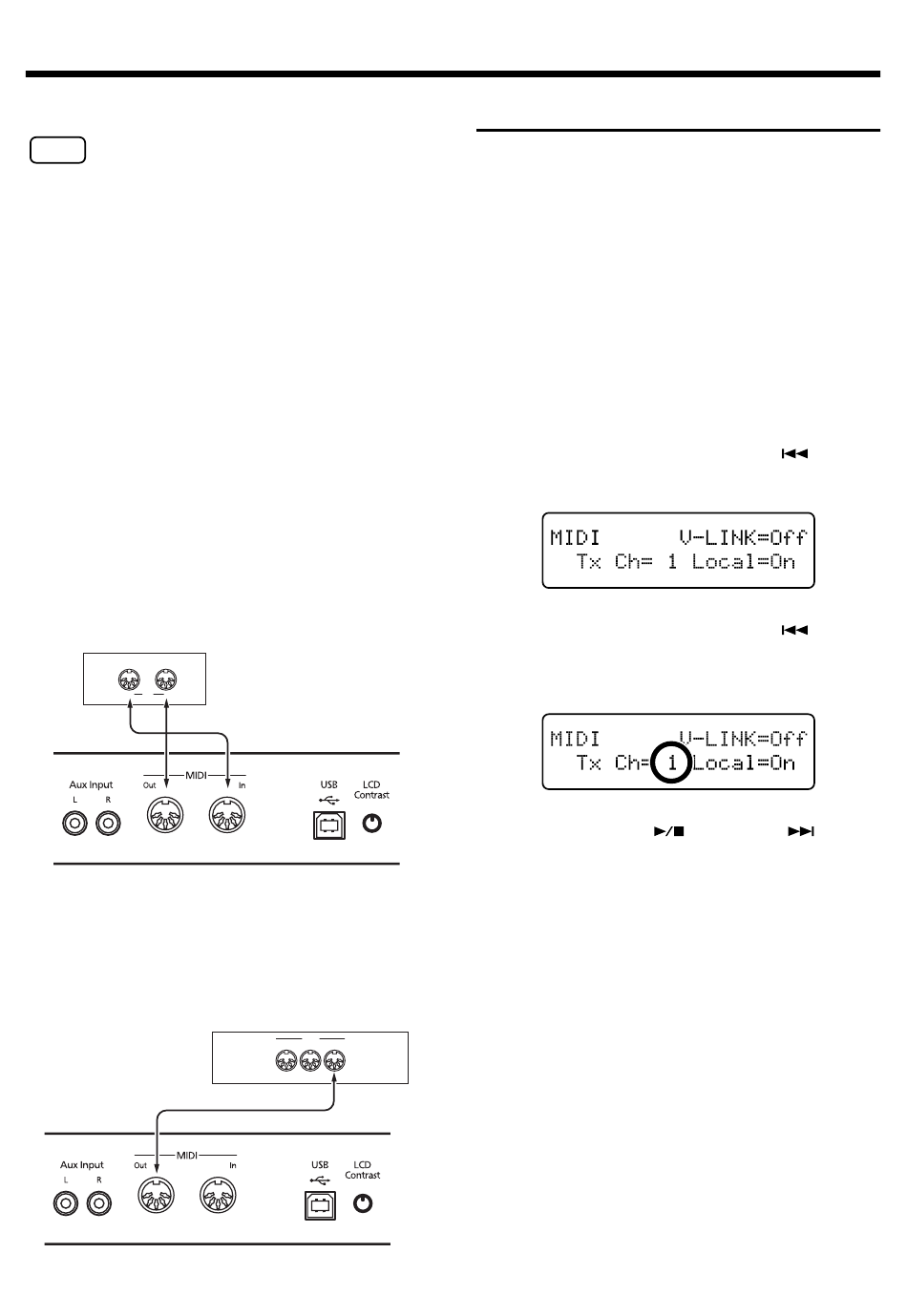

Exemples de branchements:
Utilisation avec un séquenceur MIDI
Roland MT Series
Out MIDI In
* Quand vous utilisez le RG-7 avec un séquenceur MIDI,
mettez-le en position Local OFF. Reportez-vous à
« Annulation du lien entre le clavier et le générateur de son
(Local Control) », p. 101, pour plus de détails.

Utilisation avec un expandeur

Panneau de
connexion
du RG-7
100
Panneau de connexion du RG-7
Générateur de son ou expandeur
MIDI
THRU OUT IN
Paramétrages MIDI
Cette section est consacrée au paramétrage du canal de
transmission MIDI et aux réglages associés.
■ Choix du canal d'émission
MIDI
Le système MIDI dispose de 16 canaux numérotés de 1 à 16.
Même quand le branchement physique du câble est réalisé, la
communication entre les appareils reste impossible tant que
les canaux des deux appareils ne correspondent pas.
Le RG-7 reçoit sur les canaux de 1 à 16.
1.
Appuyez sur le bouton [Function] (Exit). Son témoin
s'allume.
2.
Utilisez les boutons [Song] (Select -) et [
+) pour accéder à l'écran MIDI.
3.
Utilisez les boutons [Song] (Select -) et [
+) pour faire clignoter la valeur de « Tx Ch » (Transmit
channel).
4.
Utilisez les boutons [
+) pour choisir le canal de transmission MIDI.
Valeurs: 1 à 16
5.
Appuyez sur le bouton [Function] (Exit). Son témoin
s'éteint.
] (Select
] (Select
] (Value -) et [ ] (Value
