Manuels Connexes pour REED INSTRUMENTS R9930
Sommaire des Matières pour REED INSTRUMENTS R9930

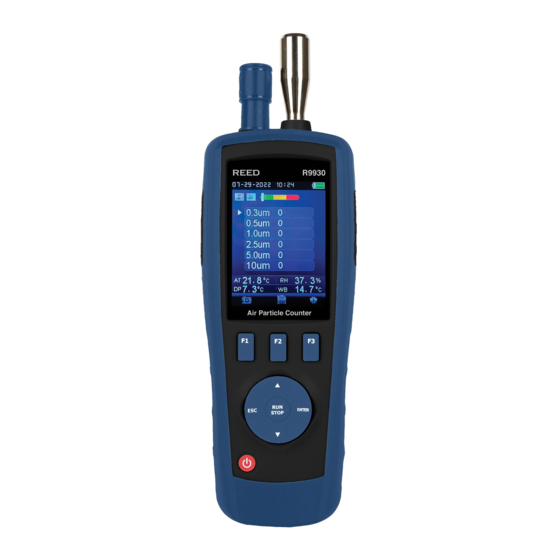

- Page 1 R9930 Compteur de particules d'air 1 AN 1 AN 1 YEAR Manuel d’utilisation www.REEDInstruments.com 1.800.561.8187 information@itm.com www. .com...
- Page 2 Table des matières Introduction ....................4 Qualité du produit ..................4 Sécurité ...................... 4 Caractéristiques ..................4 Comprend ....................5 Spécifications ..................5-6 Description de l'instrument ................ 7 Description de l'affichage ................8 Installation du logiciel ................8 Mode d'emploi ..................9-13 Alimentation SOUS/HORS tension ............
- Page 3 Définir la langue ..................16 Réglage de la luminosité de l’écran ............17 Activer/désactiver la fonction d’arrêt automatique ........ 17 Réglage du délai d’affichage ..............17 Activation/désactivation d’une alarme sonore ........17 Affichage de l’état de la mémoire ............18 Restauration des paramètres par défaut du système ......
- Page 4 Introduction Merci d'avoir acheté ce Compteur de particules d'air REED R9930. Veuillez lire attentivement les instructions suivantes avant d'utiliser votre instrument. En suivant les étapes indiquées dans ce guide, votre appareil de mesure vous assurera des années de service fiable.
- Page 5 Comprend • Adaptateur c.a. • Câble USB • Filtre de valeur de zéro • Pile li-ion de 7.4V • Carte mémoire Micro SD 8Go et adaptateur • Capuchon protecteur • Certificat d'étalonnage d'usine • Étui de transport rigide Spécifications Compteur de particules Canaux: 0.3, 0.5, 1.0, 2.5, 5.0, 10µm Débit:...
- Page 6 Spécifications générales Affichage: ACL TFT 320 x 240 pixels en couleur de 71.1mm (2.8") Horloge en temps réel et horodatage: Mémoire externe: Oui, extensible jusqu'à 8Go avec carte SD (optionnel) Alarmes: Oui (sonore) Arrêt automatique: Oui (réglable) Trépied montable: Connectivité PC: Alimentation: Adaptateur/chargeur c.a.
- Page 7 Description de l'instrument 1. Capteur de particules 10. Bouton HAUT 2. Capteur de 11. Bouton de fonction F3 température/humidité 12. Bouton de fonction F2 3. Écran ACL couleur TFT 13. Capteur de caméra 4. Bouton de fonction F1 14. Vis de montage pour trépied 5.
- Page 8 18. Timbre dateur Installation du logiciel Visiter www.REEDInstruments.com/logiciel pour télécharger le logiciel R9930. Les spécifications complètes et la compatibilité de système d'exploitation se trouvent sur la page de produit, à l'adresse www.REEDInstruments.com. Si vous avez des questions particulières concernant votre application ou des questions concernant la configuration et les fonctionnalités du logiciel,...
- Page 9 Le bruit électrique, la fuite du capteur ou toute autre interférence peuvent amener le R9930 affiche des données incorrectes sur le nombre de particules. Effectuez une mise à zéro du capteur de comptage de particules.
- Page 10 Appuyez sur le bouton RUN/STOP pour démarrer la pompe à air et le procédé de mesure du nombre de particules. Remarque: Lorsque la durée d'échantillonnage programmée est écoulée, le cycle de mesure des particules se termine et les données de mesure sont automatiquement stockées.
- Page 11 Paramètre Description Durée d'échantillonnage Modifier la durée du test (3 à 60 secondes) Régler une heure de début de test différée Délai de démarrage (3 à 100 secondes) Sélectionner/désélectionner les tailles de canal de Affichage du canal particules affichées pendant le test Activer/désactiver l'affichage de la température de l'air Temp ambiente / % HR et le % HR...
- Page 12 Sélectionner/désélectionner l'affichage de canal Suivez les étapes 1 à 3, une fois le paramètre sélectionné. Utilisez les flèches HAUT et BAS pour sélectionner le canal souhaité. Appuyez sur le bouton ENTER pour activer/désactiver l'affichage du canal pendant un test. Appuyez sur le bouton ESC pour enregistrer vos sélections et revenir au menu principal.
- Page 13 Mode concentration – Utilisé pour prélever rapidement un échantillon de particules en suspension dans l'air, en particulier dans les zones où les niveaux de particules sont inconnus et peuvent dépasser les niveaux de fonctionnement de ce compteur. Suivez les étapes 1 et 2, une fois le paramètre sélectionné. Utilisez les flèches HAUT et BAS pour séléctionner le mode d'échantillonnage entre cumulatif, différentiel et concentration.
- Page 14 Galerie multimédia Le mode de galerie multimédia permet à l'utilisateur de visualiser les images, vidéos et enregistrements de particules. Dans le menu principal, appuyez sur le bouton F1 pour accéder à la galerie multimédia enregistrée. Vous pouvez également accéder à cet écran en appuyant sur le bouton F2 dans l'écran des mesures des particules.
- Page 15 Affichage des enregistrements de particules Appuyez sur le bouton ENTER lorsque "enregistrements particule" est en surbrillance pour accéder à la galerie des enregistrements. Appuyez sur les flèches HAUT et BAS pour faire défiler les fichiers d'enregistrements, le cas échéant. Appuyez sur le bouton ENTER pour afficher l'enregistrement sélectionné. Pour supprimer l'enregistrement sélectionné, appuyez deux fois sur le bouton F1.
- Page 16 Réglage de la date et de l'heure Dans ce mode, appuyez sur le bouton ENTER pour basculer entre les paramètres réglables. Lorsqu'un paramètre souhaité a été sélectionné, appuyez sur les flèches HAUT et BAS pour ajuster la valeur (c.-à-d. mois/jour/année/ horloge en format 12 ou 24/heure/minute).
- Page 17 Réglage de la luminosité de l'écran Appuyez sur le bouton ENTER lorsque "luminosité" est en surbrillance pour accéder à la fonction appropriée. Appuyez sur les flèches HAUT et BAS pour séléctionner un niveau de luminosité. Appuyez sur le bouton ESC pour confirmer votre sélection et revenir au menu Paramètres du système.
- Page 18 Affichage de l'état de la mémoire Appuyez sur le bouton ENTER lorsque "statut de l'enregistrement" est en surbrillance pour afficher l'état de la carte mémoire. Appuyez sur le bouton ESC pour revenir au menu Paramètres du système. Restauration des paramètres par défaut du système Appuyez sur le bouton ENTER lorsque "paramètres d'usine"...
- Page 19 Mise à zéro du capteur de comptage de particules Les particules doivent être purgées (retirées) du capteur avant et après chaque utilisation dans un environnement de comptage d'échantillons élevé. Dévissez et retirez le capuchon du capteur de particules. Fixez le filtre de comptage zéro. Allumez l'appareil de mesure et passez en mode configuration.
- Page 20 Recharge des piles Lorsque l'indicateur de faiblesse de la pile apparaît sur l'écran ACL, la pile doit être rechargée. Branchez l'adaptateur d'alimentation à la prise d'entrée située sur le compartiment gauche de l'appareil de mesure, puis branchez l'autre extrémité du câble à une prise. Veuillez noter que l'appareil de mesure ne se chargera pas par USB.
- Page 21 • Comptage de particules • Salles blanches • Salle d'opération • Pharmaceutique Accessoires et pièces de rechange • R9930-ADP Adaptateur d'alimentation, 110V • R9930-7.4V Pile de rechange • CA-05A Étui de transport souple • R8890 Étui rigide grand format • R1500 Trépied Vous ne trouvez pas votre pièce dans la liste ci-jointe? Pour obtenir une...
- Page 22 être dépassé lors des essais. Reportez-vous au tableau de la classe de salle blanche ISO (ISO 14644-1:1999) pour connaître les valeurs. Le R9930 est équipé d'une caméra fixe/vidéo pour voir directement les zones testées. Les données, les images et les vidéos peuvent être stockées sur une carte Micro SD jusqu'à...
- Page 23 été utilisé dans des conditions normales et entretenu adéquatement. L'entière responsabilité de REED Instruments se limite à réparer ou à remplacer le produit. REED Instruments ne sera pas tenu responsable des dommages causés à...
- Page 24 TESTEZ ET MESUREZ EN TOUTE CONFIANCE Accédez à notre guide de produits Plus de 200 instruments de test et de mesure portables www.REEDInstruments.com 1.800.561.8187 information@itm.com www. .com...
