Manuels Connexes pour barbas EVO-7 65-40
Sommaire des Matières pour barbas EVO-7 65-40

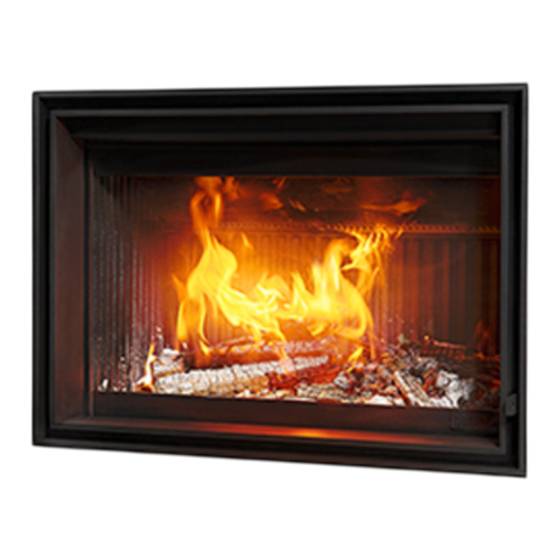

- Page 1 Manuel d'installation et de maintenance EVO-7 65-40 EVO-7 65-40 Opti-Air Numéro de série : Date de production :...
- Page 2 électronique, mécanique, par photocopie et enregistrement ou autre sans la permission écrite de Barbas Bellfires BV. Ce document pourrait comporter des inexactitudes techniques ou des erreurs typographiques. Barbas Bellfires BV se réserve le droit de réviser le contenu de ce document de temps en temps.
- Page 3 Options de l'appareil........................14 Aperçu du système Opti-Air (option)..................14 3.7.1 Généralités........................14 3.7.2 Aperçu de l'app Barbas Opti-Air..................15 3.7.3 Niveaux de combustion en combinaison avec ventilateur de convection....... 16 3.7.4 Niveaux de combustion sans ventilateur de convection..........17 3.7.5 Modes de combustion..................... 18 Utilisation prévue........................
- Page 4 9.7.8 Installation de l'écran thermique..................57 Système Opti-Air ........................59 Données techniques................60 10.1 Données techniques........................60 10.2 Connexions sur le système Opti-Air...................62 10.3 Connexions sur le contrôleur de vitesse de ventilateur............. 63 10.4 Schéma de connexion de ventilateur de convection ..............64 EVO-7 65-40...
- Page 5 EVO-7 65-40 avec boîtier d'air....................66 11.3 EVO-7 65-40 avec boîtier d'air et logement de convection............67 11.4 EVO-7 65-40 avec boîtier de ventilateur de convection /air de combustion et logement de convection............................68 11.5 BARBAS Airbox 160 avec modèles 4 inserts................69 11.6...
- Page 6 Nom, raison sociale ou marque déposée et adresse de Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Pays-Bas contact du fabricant, conformément à l’article 11, paragraphe 5 Le cas échéant, nom et adresse de contact du mandataire Pas applicable dont le mandat couvre les tâches visées à...
- Page 7 Nom, raison sociale ou marque déposée et adresse de Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Pays-Bas contact du fabricant, conformément à l’article 11, paragraphe 5 Le cas échéant, nom et adresse de contact du mandataire Pas applicable dont le mandat couvre les tâches visées à...
- Page 8 Installation • Maintenance Ce document se réfère à la EVO-7 65-40 étant « l'appareil ». Ce document est un élément essentiel de votre appareil. Lisez-le attentivement avant de travailler sur l'appareil. Conservez-le en lieu sûr. Les instructions d'origine du document sont en anglais. Les versions dans d'autres langues du document sont des traductions des instructions d'origine.
- Page 9 Aperçu de l'avant de l'appareil Poignée de porte Entrée d’air primaire Vitre Panneaux en fonte de fer Levier de commande Châssis Grille Cache de carter de chaîne Cendrier Poignée de verrou de porte Protection de bûches avant Uniquement appareils sans système Opti-Air. EVO-7 65-40...
- Page 10 Description Aperçu de l'arrière de l'appareil Connecteur de conduit Logement de convection Sortie d’air de convection Un connecteur de conduit à 30º est aussi disponible EVO-7 65-40...
- Page 11 Aperçu du fond de l'appareil Écran thermique (acier) Connecteur de tuyau d'entrée d'air de Déflecteur inférieur avec entrée d’air combustion secondaire (acier inox) Entrée d’air de convection Déflecteur supérieur (vermiculite) Châssis réglable en hauteur Entrée de balayage d’air Pieds réglables EVO-7 65-40...
- Page 12 Description Aperçu de boîtier d’entrée d’air de combustion Boîtier d’entrée d’air de combustion Entrée d’air de combustion EVO-7 65-40...
- Page 13 Description Aperçu de ventilateur de convection /boîtier d’entrée d’air de combustion Ventilateur de convection /Boîtier Entrée d’air de convection d’entrée d’air de combustion Ventilateur de convection Entrée d’air de combustion EVO-7 65-40...
- Page 14 Vous disposez ainsi d'une combustion efficiente et propre à tout moment. Vous pouvez gérer le dispositif Opti-Air avec l'app Barbas Opti-Air sur votre dispositif mobile. Grâce à cette app, vous choisissez des niveaux de combustion différents ou gérez la température ambiante.
- Page 15 Description 3.7.2 Aperçu de l'app Barbas Opti-Air EVO-7 65-40...
- Page 16 Niveaux de combustion en combinaison avec ventilateur de convection Le système Opti-Air en combinaison avec un ventilateur de convection offre 5 niveaux de combustion à sélectionner. Chaque niveau de combustion est une combinaison de puissance thermique prédéfinie et de vitesse de ventilateur prédéfinie. EVO-7 65-40...
- Page 17 Nominal 50% de vitesse maximum Nominal Maximum Maximum Maximum L'app Barbas Opti-Air indique quand démarre le mode de combustion Combustion ou Rechargement. Cela dépend de la température du gaz et du niveau de combustion choisi. Niveau de combus- Combustion Rechargement tion La température du gaz doit être...
- Page 18 Refroidissement les 45 minutes suivant la notification Rechargement. Le mode Refroidissement est actif. Note : Avec le système Opti-Air Barbas il est impossible de commander manuellement la quantité d'air de combustion dans l'appareil. Utilisation prévue L’appareil est destiné à un usage intérieur pour chauffer la pièce où il est installé. Ne l'utilisez pas à...
- Page 19 Description Exemples d'installation 3.9.1 Alimentation en air de combustion de la pièce d’installation. Entrée d’air de combustion Sortie d’air de ventilation Entrée d’air de ventilation Matériau isolant Conduit de cheminée Alimentation en air à la pièce EVO-7 65-40...
- Page 20 Alimentation en air de combustion externe via kit de convection Entrée d’air de combustion Matériau isolant Ouverture d’entrée d’air de Sortie d’air de convection convection Sortie d’air de ventilation Ouverture d’entrée d’air de ventilation Flexible en aluminium Conduit de cheminée EVO-7 65-40...
- Page 21 Mettez la vitrocéramique thermorésistante au rebut comme un déchet ménager. Ne mettez pas la vitrocéramique thermorésistante au rebut dans le conteneur de recyclage du verre. • Mettez au rebut un appareil devenu obsolète selon les instructions des autorités ou de l'installateur. • Respectez la réglementation locale. EVO-7 65-40...
- Page 22 Placez une plaque d'isolation ininflammable entre l'appareil et la paroi arrière ainsi que la paroi latérale selon la figure suivante. Respectez les exigences mentionnées dans le tableau à la suite. EVO-7 65-40...
- Page 23 Alternative sans faux-plafond : Créez un vide ouvert d'une hauteur minimum de 50 cm entre le sommet de l'enceinte du conduit de cheminée (largeur et profondeur complètes de l'enceinte) et le plafond inflammable. Respectez les dimensions mentionnées dans le tableau à la suite. EVO-7 65-40...
- Page 24 Placez une plaque d'isolation ininflammable entre l'appareil et la paroi arrière ainsi que la paroi latérale selon la figure suivante. Respectez les exigences mentionnées dans le tableau à la suite. EVO-7 65-40...
- Page 25 Espaceur ininflammable Paroi ininflammable Plaque d’isolation ininflammable Élément Dimension Vide d'air 2 cm Épaisseur de plaque 2,5 cm Dégagement /Espaceur 2 cm A+B+C 6,5 cm 4,5 cm Dégagement minimum de 3 mm entre l'appareil et la structure l'entourant EVO-7 65-40...
- Page 26 Plafond ininflammable Dimensions Superficie d'ouverture de sortie d’air de Minimum 300 cm convection Minimum 5 cm (= épaisseur de faux-pla- Hauteur de faux-plafond fond) Distance entre ouverture de sortie d’air de Minimum 50 cm convection et plafond EVO-7 65-40...
- Page 27 Ouvertures de sortie d'air Plafond de ventilation /convection. Total Espaceur ininflammable minimum 440 cm Panneau arrière de plaque d'isolation Panneau latéral de plaque d'isolation Panneau avant de plaque d'isolation Ouvertures d’entrée de ventilation / convection. Total minimum 220 cm EVO-7 65-40...
- Page 28 Minimum 40 cm depuis le haut de la vitre 3 3 3 Appareil Manteau inflammable Sommet de l'appareil Plaque d’isolation Hauteur de manteau Profondeur de manteau 20 cm 5 cm 30 cm 10 cm 40 cm 20 cm EVO-7 65-40...
- Page 29 Manteau inflammable Largeur de manteau Profondeur de manteau 20 cm 5 cm 30 cm 10 cm 40 cm 20 cm Dégagements devant l'appareil Précaution : Ne placez pas d'éléments inflammables à moins de minimum 180 cm de l'appareil. EVO-7 65-40...
- Page 30 La profondeur horizontale minimum de la plaque de sol dépend de la distance verticale entre le fond de l'appareil et le sol. Le graphique indique la profondeur minimum obligatoire de la plaque de sol par rapport à la hauteur d’installation. EVO-7 65-40...
- Page 31 Le rayonnement thermique de l'appareil peut occasionner des fissures dans la plaque de sol en pierre naturelle si elle se trouve directement devant l'appareil. Assurez-vous que la plaque de sol résiste à des températures supérieures à 100 ºC. Consultez le fournisseur de la pierre naturelle. EVO-7 65-40...
- Page 32 Assurez-vous que la distance entre les ouvertures de sortie d'air de convection et le plafond au-dessus est d'au moins 50 cm. • Assurez-vous que la distance entre les ouvertures de sortie d'air de convection et la paroi voisine est d'au moins 20 cm. EVO-7 65-40...
- Page 33 2 mm entre l'appareil et le conduit de cheminée existant. • N'utilisez pas plus de 2 coudes à 45°. • N'utilisez pas des tuyaux de canalisation horizontaux. • La sortie du conduit de cheminée doit être au minimum à 6 mètres au-dessus du sommet de l'appareil. EVO-7 65-40...
- Page 34 (**) 440 cm (**) Total 440 cm (**) Les ouvertures d'air de ventilation /convection peuvent être préparées avec les évents d'insert 'BARBAS AirBox’ en utilisant : • (*) : 2x Barbas AirBox 160 • (**) : 2x Barbas AirBox 320 BARBAS AirBox Modèle...
- Page 35 Exigences d'installation 11.5 11.6 Voir les sections pour les dimensions de l'AirBox. EVO-7 65-40...
- Page 36 élévateur à fourches. Vous allez endommager le soubassement de l'appareil. Précaution : Si l'appareil est installé contre une paroi arrière ou latérale inflammable, prenez les précautions nécessaires pour éviter tout incendie accidentel. Voir la section pour une description des précautions adaptées. EVO-7 65-40...
- Page 37 Alignement horizontal de l'appareil 7.4.1 Alignement avec pieds réglables Ajustez les pieds réglables. Utilisez une clé à fourche de 13 mm. Alignez l'appareil horizontalement. Utilisez un niveau à bulle. EVO-7 65-40...
- Page 38 Il est produit par les clapets d'air du système Opti-Air en cours d'alignement. Connectez le câble 230 VCA du contrôleur de vitesse de ventilateur à la prise murale. Assurez-vous que les câbles ne touchent pas l'appareil qui présente des températures élevées. EVO-7 65-40...
- Page 39 Identifiez l'emplacement dans la paroi extérieure ou au sol (dans un vide sanitaire ventilé) pour l'entrée d'alimentation en air de combustion externe. Percez un orifice dans le sol ou la paroi extérieure de 125 mm de diamètre minimum. EVO-7 65-40...
- Page 40 Connexion de kit de convection (option) Sur le boîtier d'air de convection, sélectionnez l'une des 2 ouvertures d'entrée identifiée FAN (Ventilateur) à droite ou à gauche. Avec un marteau, retirez une 1 plaque prédécoupée dans l'ouverture d’entrée d’air de convection sélectionnée. EVO-7 65-40...
- Page 41 Connectez un flexible en aluminium (B) sur l'adaptateur de collier. Utilisez un collier de flexible (C). Connexion de la sortie d’air de convection Sur l'appareil, retirez les deux plaques prédécoupée dans les ouvertures de sortie d'air de convection avec un marteau. EVO-7 65-40...
- Page 42 Placez une couche de laine céramique d'une épaisseur minimum de 5 cm sur l'appareil, en dessous et sur ses côtés. • Préservez un dégagement d'environ 10 cm sans matériaux d'isolation entre l'avant de l'appareil et celui de la cheminée. Cet espace est nécessaire pour la construction de la cheminée. EVO-7 65-40...
- Page 43 Le cas échéant, installez les flexibles en aluminium du kit de convection. Voir la section Construisez la cheminée autour de l'appareil. Installez les grilles ou les boîtiers AirBox des sorties d’air de ventilation et, le cas échéant, de convection. Installez le châssis autour de l'appareil. EVO-7 65-40...
- Page 44 Le cas échéant, assurez-vous que le levier de commande bouge librement à droite et à gauche sans bruit injustifié. Assurez-vous que toutes les plaques en fonte et les déflecteurs sont correctement positionnés. Contactez votre revendeur si le contrôle final expose un défaut. EVO-7 65-40...
- Page 45 Installation de l'app Opti-Air Installation de l'app Opti-Air Téléchargez l'app Barbas Opti-Air sur Google Play (Android) ou sur l'App Store (iOS) et installez-la sur votre portable ou votre tablette. Démarrez l'app Barbas Opti-Air sur votre dispositif mobile. Assurez-vous que le Bluetooth est activé et peut reconnaître les autres dispositifs.
- Page 46 Nettoyez l'intérieur de l'appareil avec une brosse douce. Nettoyez les pièces métalliques à l'extérieur de l'appareil avec un chiffon non- pelucheux. Utilisez une bombe aérosol de laque thermorésistante Barbas pour réparer tout dommage du laquage. Accès à l'intérieur de la porte Assurez-vous que la porte est fermée.
- Page 47 Exécutez la procédure de cette section uniquement si un système d'air de convection a été installé. Procédure Nettoyez les 2 ouvertures d'entrée d'air de convection dans le coffre du conduit de cheminée. Nettoyez les 2 ouvertures de sortie d'air de convection dans le coffre du conduit de cheminée. EVO-7 65-40...
- Page 48 Retirez les panneaux arrière en fonte de fer. Voir la section 9.6.6 Retirez les plaques de fond en acier. Voir la section 9.6.7 Retirez les panneaux latéraux en fonte de fer. Voir la section 9.6.8 Retirez les panneaux en vermiculite. Voir la section EVO-7 65-40...
- Page 49 (1). Abaissez le côté gauche du déflecteur inférieur sur une faible distance (2) et retirez le déflecteur hors de l'appareil (3). 9.6.3 Retirez le déflecteur supérieur. 9.6.2 Effectuez cette procédure uniquement après avoir terminé la procédure en section EVO-7 65-40...
- Page 50 Effectuez cette procédure uniquement après avoir terminé la procédure en section Vous trouvez 4 panneaux arrière en fonte de fer. Trois panneaux sont accrochés entre eux. Le quatrième panneau est une pièce d'ajustement. Ce panneau se trouve sur le côté gauche ou le côté droit. EVO-7 65-40...
- Page 51 Un par un, déplacez les autres panneaux en fonte de fer vers le centre de la paroi arrière (2) et retirez-les (3). 9.6.6 Retrait des plaques de fond en acier 9.6.5 Effectuez cette procédure uniquement après avoir terminé la procédure en section EVO-7 65-40...
- Page 52 Effectuez cette procédure uniquement après avoir terminé la procédure en section Placez prudemment le bout d'un tournevis sous le panneau et levez- Retirez le panneau en vermiculite. Répétez les étapes 1 et 2 pour les autres panneaux en vermiculite. EVO-7 65-40...
- Page 53 Positionnez le panneau à la verticale. Abaissez le panneau. Répétez cette procédure pour les autres panneaux latéraux en fonte de fer. 9.7.3 Installation des plaques de fond en acier 9.7.2 Effectuez cette procédure uniquement après avoir terminé la procédure en section EVO-7 65-40...
- Page 54 (1). Installez la pièce d'ajustement à gauche ou à droite de la paroi arrière (2). 9.7.5 Installation de la grille 9.7.4 Effectuez cette procédure uniquement après avoir terminé la procédure en section EVO-7 65-40...
- Page 55 Effectuez cette procédure uniquement après avoir terminé la procédure en section Placez le déflecteur supérieur sous un angle dans la chambre de combustion. Déplacez le côté droit du déflecteur aussi haut que possible et le plus à droite de la chambre de combustion. EVO-7 65-40...
- Page 56 Assurez-vous que le cordon en fibre de verre est correctement positionné dans son support avant de remettre le déflecteur dans l'appareil. Remplacez un cordon endommagé par un nouveau cordon en fibre de verre d'un diamètre de 14 mm. EVO-7 65-40...
- Page 57 (1) et placez le déflecteur supérieur sur la position correcte puis installez le déflecteur inférieur à nouveau. 9.7.8 Installation de l'écran thermique 9.7.7 Effectuez cette procédure uniquement après avoir terminé la procédure en section EVO-7 65-40...
- Page 58 Tournez la vis vers le bas avec une clé hex de 3 mm jusqu'à ce qu'elle se trouve dans l'orifice de vis de l'écran thermique. Tournez la vis vers le haut avec une clé à fourche de 10 mm et serrez-la. EVO-7 65-40...
- Page 59 Remplacez la batterie 9 V et fermez le support de batterie. Remettez le boîtier de pile et la grille d’entrée d’air de ventilation. Exigences postérieures • Changez la batterie de secours 9 V chaque année. EVO-7 65-40...
- Page 60 Données techniques Données techniques 10.1 Données techniques Barbas Barbas Modèle EVO-7 65-40 EVO-7 65-40 Opti-Air EN 13229:2001-A2:2004 EN 13229:2001-A2:2004 Testé selon EN 16510-1 annexes D, E, F EN 16510-1 annexes D, E, F Indice d'efficacité énergétique Classe d'efficience énergique Bûches de bois, briquettes de Bûches de bois, briquettes de...
- Page 61 • Manuel utilisateur • Manuel utilisateur fage décentralisé sont listées dans les documents joints : *) Uniquement pièce hermétique si fixation sur une conduite d'alimentation en air de combustion externe. EVO-7 65-40...
- Page 62 Mesure la température ambiante avec un élément NTC Mesure de température (mesure de résistance) ambiante + et - = fil noir Mesure la température des gaz de conduit dans l'appareil Connexion de thermocou- + = fil vert - = fil blanc EVO-7 65-40...
- Page 63 Connexions sur le contrôleur de vitesse de ventilateur Entrée 230 VCA à contrôleur de vitesse de ventilateur Sortie variable 0 - 230 VCA à ventilateur Signal de commande variable 0 - 10 VCC de système Opti-Air à contrôleur de ventilateur EVO-7 65-40...
- Page 64 Schéma de connexion de ventilateur de convection - pour appareils sans système Opti-Air - Ventilateur de convection Câble électrique de variateur à ventilateur de convection Variateur Câble électrique de fiche à variateur Fiche 230 VCA Euro ou UK EVO-7 65-40...
- Page 65 Dimensions Dimensions 11.1 EVO-7 65-40, modèle basique EVO-7 65-40...
- Page 66 Dimensions 11.2 EVO-7 65-40 avec boîtier d'air 3 ouvertures d'entrée d'air de combustion (Ø 125 mm) sur la gauche, la droite et le fond du boîtier d'air. Un système Opti-Air optionnel est intégré dans le boîtier d'air de combustion. EVO-7 65-40...
- Page 67 Dimensions 11.3 EVO-7 65-40 avec boîtier d'air et logement de convection *) 3 ouvertures d'entrée d'air de combustion (Ø 125 mm) sur la gauche, la droite et le fond du boîtier d'air. Un système Opti-Air optionnel est intégré dans le boîtier d'air de combustion.
- Page 68 Dimensions 11.4 EVO-7 65-40 avec boîtier de ventilateur de convection /air de combustion et logement de convection *) 3 ouvertures d'entrée d'air de combustion (Ø 125 mm) sur la gauche, la droite et le fond du boîtier d'air. *) 2 ouvertures d'entrée d'air de convection (Ø 125 mm) sur la gauche et la droite du ventilateur de convection /boîtier d'air de combustion.
- Page 69 Dimensions 11.5 BARBAS Airbox 160 avec modèles 4 inserts EVO-7 65-40...
- Page 70 Dimensions 11.6 BARBAS Airbox 320 avec modèles 4 inserts EVO-7 65-40...
- Page 71 Tous les appareils Barbas ont été développés et fabriqués selon les normes les plus exigeantes de qualité. Si, en dépit de tout, l'appareil Barbas que vous avez acheté présente un quelconque défaut, Barbas Bellfires B.V. vous offre la garantie de fabricant suivante.
- Page 72 Cette garantie est accordée uniquement durant sa période de garantie. Le corps de l'appareil Barbas est garanti pour une période de 10 ans contre tous les défauts inhérents à la fabrication et aux matériaux, à partir de la date d'achat.
- Page 73 Conditions de la garantie EVO-7 65-40...
- Page 74 Conditions de la garantie EVO-7 65-40...
- Page 75 Conditions de la garantie EVO-7 65-40...
- Page 76 Votre revendeur Barbas 11.03.2023 - 352591 - 277-004...
