INSTRUCTIONS POUR L'ASSEMBLAGE

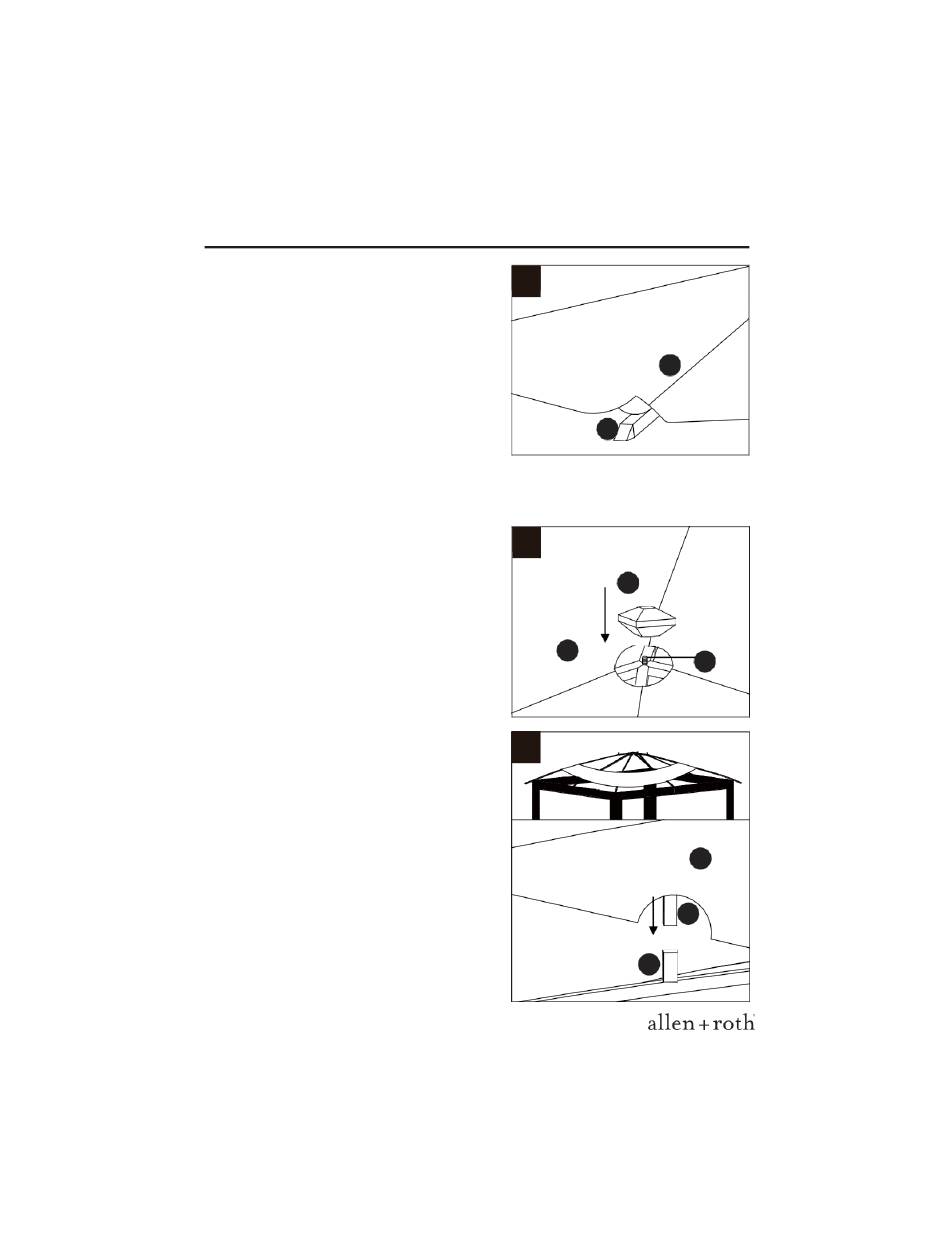

13. Placez le petit auvent (Q) sur le petit toit,
puis fixez les quatre coins du petit auvent
aux traverses inclinées (J) du petit toit.
14. Fixez l'embout (L) au raccord du petit
toit (K).
15. Placez le grand auvent (R) sur
l'assemblage du grand toit, mais ne le
fixez pas tout de suite. Fixez
l'assemblage du petit toit en insérant
les tubes des traverses inclinées (J) du
petit toit dans les tubes sur les traverses
inclinées (D).
13
J
14
L
Q
15
D
allenandroth.com
28
Q
K
Q
J
