Montage
AVIS
Ne pas serrer les vis de montage trop fort afin d'éviter d'endommager le transmetteur
de tête de sonde.
Couple de serrage maximal = 1 Nm (¾ pound-feet).
►
4.3.1 Montage

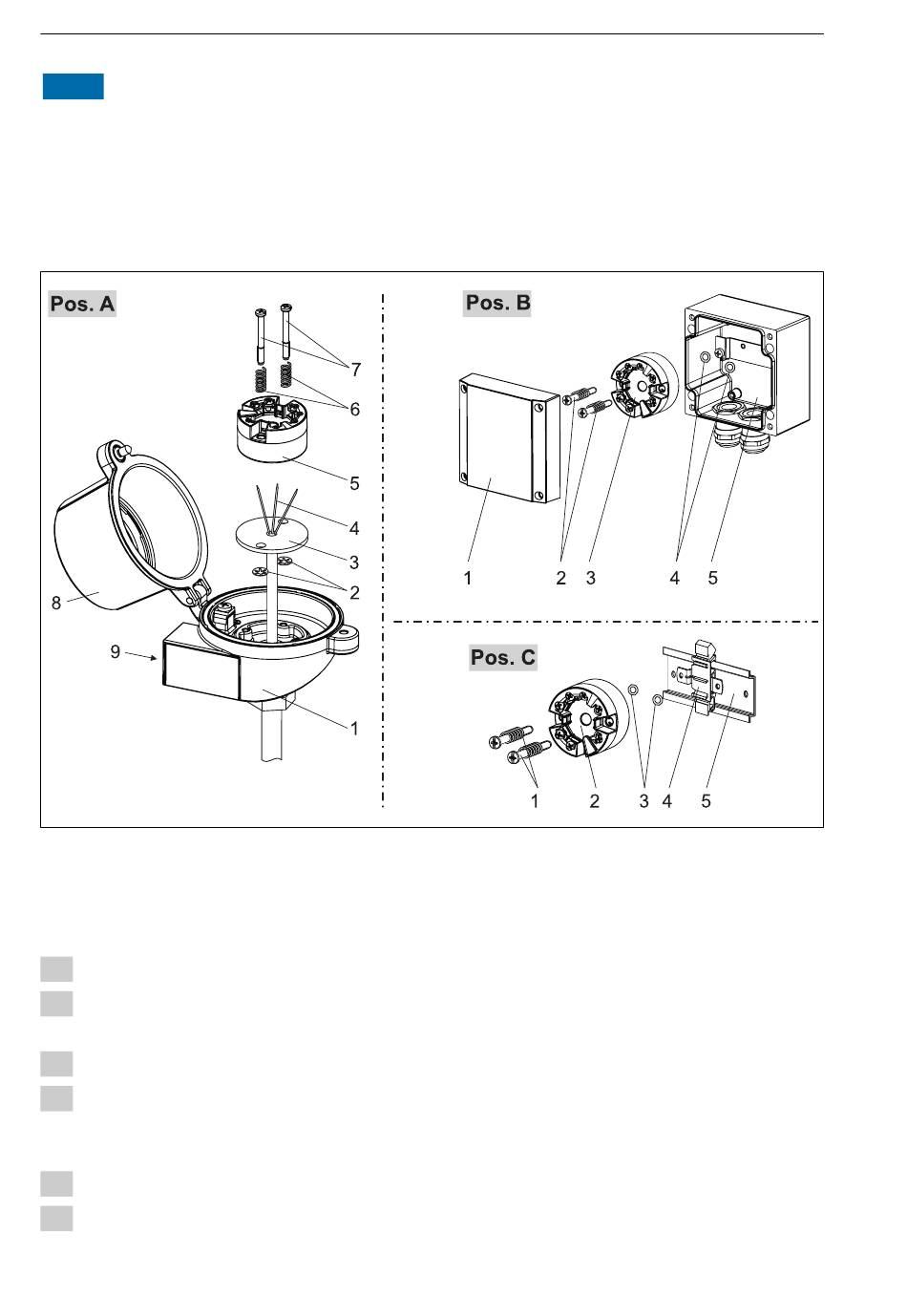

å 3 Montage du transmetteur de tête de sonde (trois variantes)
Procédure de montage dans une tête de raccordement, Pos. A :
1. Ouvrir le couvercle (8) de la tête de raccordement.
2. Faire passer les fils de liaison (4) de l'insert de mesure (3) à travers le perçage médian du
transmetteur de tête de sonde (5).
3. Placer les ressorts de montage (6) sur les vis de montage (7).
4. Faire passer les vis de montage (7) à travers les perçages latéraux du transmetteur de tête
et de l'insert de mesure (3). Fixer ensuite les deux vis de montage avec les rondelles de
sécurité (2).
5. Puis visser le transmetteur de tête (5) avec l'insert (3) dans la tête de raccordement.
6. A la fin du câblage (® ä 10) fermer à nouveau le couvercle de la tête de raccordement
(8).
