H a r t m e t a l l - K r e i s - H a r t m e t a l l - K r e i s -
sägeblatt 300 x 2,6/ sägeblatt 300 x 3,2/
1,8 x 30 Z = 28 W 2,2 x 30 Z = 60 DH
(Wechselzahn). Uni- (Dach-Holzzahn).
versell einsetzbar für Zum Schneiden von
Längs- und Quer- beschichteten Plat-
schnitte, auch Span- ten. Dieses Spezial-
platten (wird in der blatt ersetzt das sonst
Serienausstattung notwendige Vorritz-
geliefert). Sägeblatt.
Bestell-Nr. Bestell-Nr.
091 001 4099 091 001 4102

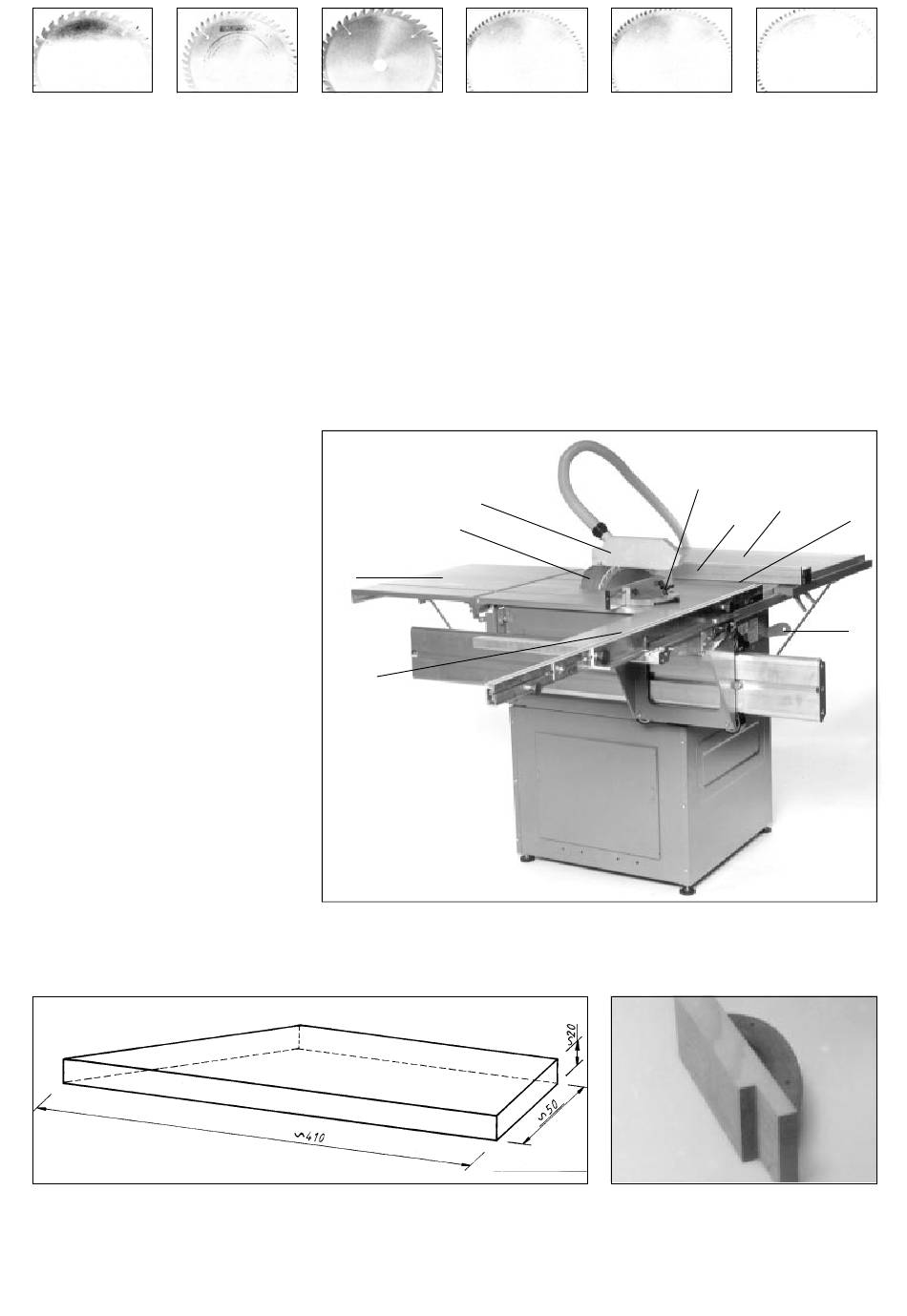

7 Maschinenelemente/Begriffe
1 Spaltkeil
2 Schutzhaube
3 Parallelanschlag
3a Hilfsanschlag
4 Winkelanschlag
5 Schiebestock
7.1 Sonderzubehör
6 Schiebeschlitten
7 Tischverlängerung
8 Tischverbreiterung
Sonderzubehör ohne Abbildung:
- Besäumeinrichtung
- Fahrwerk
- Exzenterspannvorrichtung
- Schneidlade
8 Vorrichtungen/Zuführhilfen
Zum Querschneiden von kleinen Abschnitten (siehe 11.5) ist ein Abweiskeil anzufer-
tigen. Der Abweiskeil darf nicht aus einer Spanplatte gefertigt werden.
H a r t m e t a l l - K r e i s - H a r t m e t a l l - K r e i s -
sägeblatt 300 x 3,2/ sägeblatt 300 x 3,2/
2,2 x 30 mm, Z = 48 2,2 x 30 mm, Z = 72
UW (Universal kW (Kombi-Wechsel-
Wechselzahn). Zum zahn). Zum Schnei-
Schneiden von den von Kunststoff-
Möbelelementen, fur- platten, Profilen und
nierten Platten, be- Kunststoffen aller Art.
schichteten Platten
und Massivhölzern.
Bestell-Nr. Bestell-Nr.
091 001 4110 091 001 4129
2
1
7
6
8
H a r t m e t a l l - K r e i s - H a r t m e t a l l - K r e i s -
sägeblatt 300 x 3,2/ sägeblatt 300 x 2,8/
2,2 x 30 mm Z = 96 2,2 x 30 mm, Z = 96
VW (Vielzahl- TF (Trapez-Flach-
Wechselzahn). Ein zahn). Ein Kreissäge-
Kreissägeblatt für blatt zu Schneiden
höchste Ansprüche von NE Metallen, Alu-
im Möbelbau mit lan- Blechen und Profilen.
ger Standzeit.
Bestell-Nr. Bestell-Nr.
091 001 4137 091 001 4145
4
8
3
Zum Zapfenschneiden (siehe 11.7) ist
eine Zuführhilfe anzufertigen. Die Aus-
sparung muß der jeweiligen Werkstück-
dicke angepaßt werden.
3a
5
