3.2. Montage und Verdrahtung
3.2.1. Multi S400 montieren
Das Multi 6400 muss geschützt an gut einsehbarer Stelle montiert werden. Zum Kompass muss
eine Distanz von mindestens 10cm und zu Radar- und Funkgeräten von mindestens 50cm
eingehalten werden. Zu Maschinen, Leuchtstoffröhren, Umformern sowie Funk- und Radar-
Sendern muss der Abstand so groß wie möglich sein.
Die Montagefläche muss von der Rückseite zugänglich sein und sie muss eben sein und darf
eine maximale Stärke von 20mm haben.
Die Geräte-Rückseite muss vor Feuchtigkeit geschützt sein.
Für die Gewindedurchführung ein Loch mit 50mm Durchmesser bohren
Den Schraubring vom Instrument entfernen
Die haftende Schutzummantelung entfernen
Das Instrument mit dem hinteren Gewinde vorsichtig in die Bohrung einführen
Den Schraubring von hinten aufschrauben und handfest anziehen.
3.2.2. Beschreibung der elektrischen Anschlüsse
3.2.2.1. Bus Verbindung
Das Bus-Verbindungskabel besteht aus einem 7-Ader abgeschirmten Kabel mit folgenden Ader-
Zuordnungen:
Rot
Schwarz
Orange
Gelb
Weiß
Grün
Blau

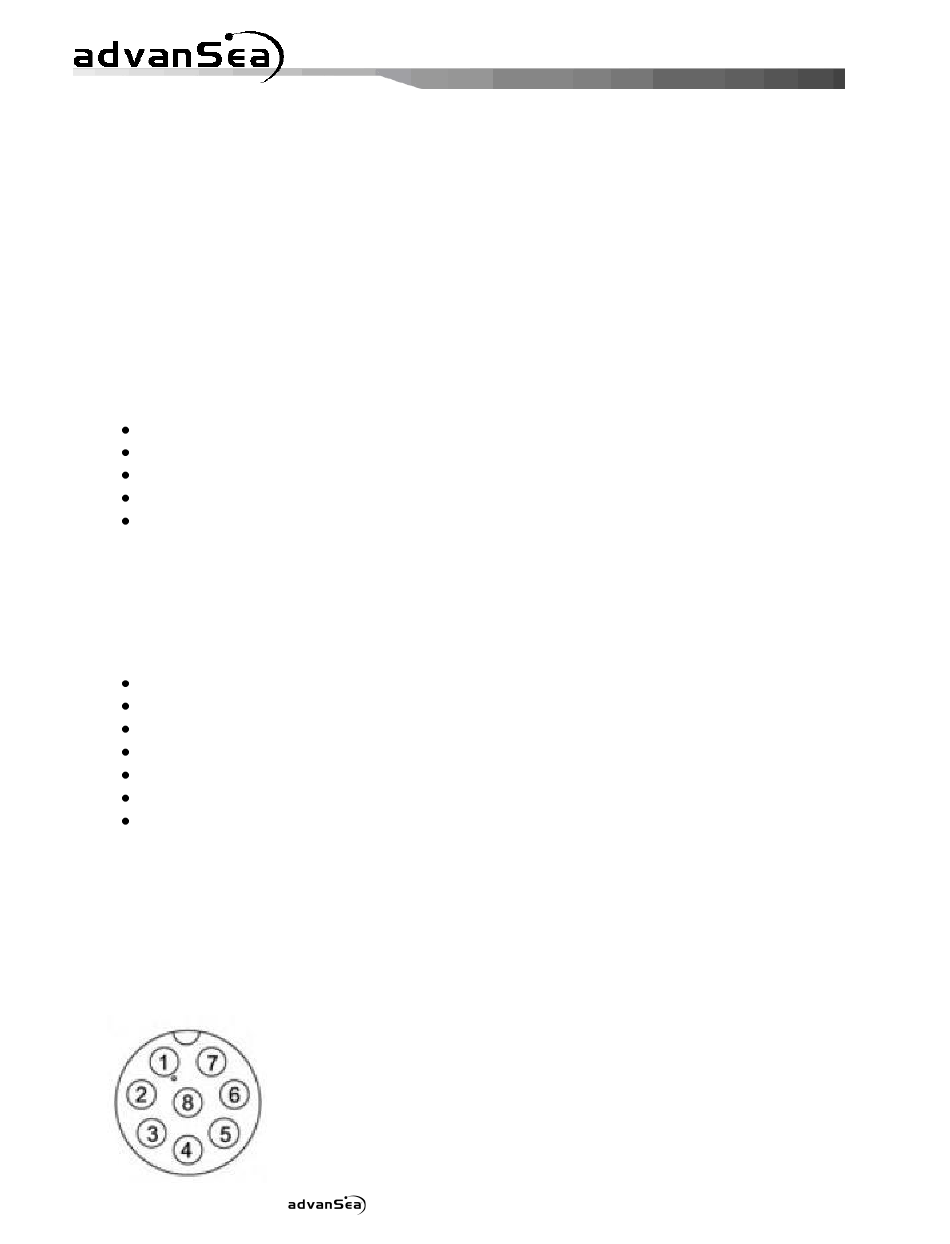

3.2.2.2. Log/Lot-Anschluss (kombiniert)
Dieser Anschluss ist für einen Multifunktionsgeber vorgesehen: Log/Temperatur/Lot.
Das 30cm lange Anschlusskabel hat einen 8Pin-Stecker mit Bajonett-Verschluss.
Steckkontakt-Spezifizierung:
1: Blank
All manuals and user guides at all-guides.com
+12V DC
Masse / NMEA (-) für Ein- und Ausgang
Bus
NMEA Eingang (+)
NMEA Ausgang (+)
externe Alarmsignal-Mittel
nicht angeschlossen
 Masse
2: Rot
3: Weiß
4: Braun
5: Gelb
6: Grün
7: Blank
8: Farblos
Installation und Bedienung S400 Serie
 +12V DC
 Thermistor -
 Thermistor +
 Sensor Präsenz
 Paddelrad
 Lotmasse
 Lot-Sendeimpuls
