3.2. Montaggio e collegamenti
3.2.1. Montaggio dell'unità Multi S400
L'unità Multi deve essere montata in un punto visibile e protetto da qualsiasi rischio di urto.
Deve essere posizionato a più di 10 cm da una bussola e a più di 50 cm da una radio o da
un'antenna radar, lontano da tutti i motori, luci fluorescenti, alternatori e trasmettitori radio o
radar. Deve essere accessibile dal retro; profondità minima lato cabina 50mm. Il pannello
posteriore dell'unità deve essere protetto dall'umidità. La superficie di montaggio deve essere
piatta e con spessore inferiore a 20 mm.
Eseguire un foro di 50 mm di diametro sul punto scelto
Svitare la vite sul retro dell'unità
Rimuovere l'adesivo di protezione attorno all'unità
Inserire e posizionare l'unità sul foro di montaggio
Riavvitare il dado
3.2.2 . Descrizione dei collegamenti elettrici
3.2.2.1. Collegamento via Bus
Il collegamento via bus è dato da un cavo schermato a 7 fili, suddivisi come segue:
rosso
nero
arancione bus
giallo
bianco
verde
blu
3.2.2.2. Collegamento velocità
Il collegamento con il sensore velocità è garantito da un cavo schermato da 30 cm, dotato di
connettore a 8 pin con attacco a baionetta.

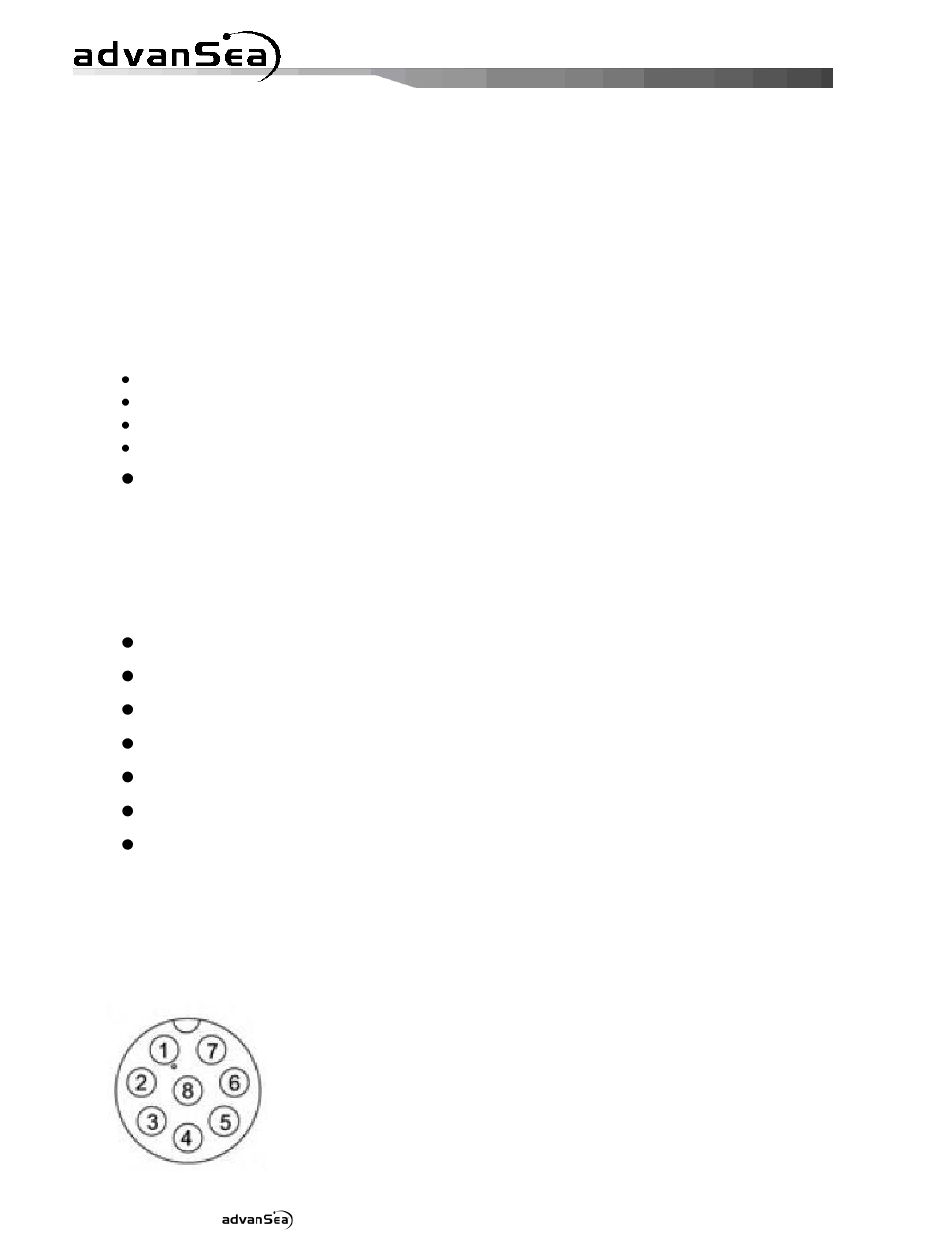

Pin del connettore:
1: nudo
velocità/scandaglio/temperatura
All manuals and user guides at all-guides.com
+12V DC
GND / NMEA (-) ingresso e uscita
NMEA ingresso (+)
NMEA uscita (+)
segnalatore acustico e luce esterna
NC
 terra
2: rosso
3: bianco
4: marrone
5: giallo
6: verde
7: nudo
8: incolore
Questo collegamento viene impiegato per un sensore multifunzione:
Manuale per l'installazione e l'uso della serie S400
 +12V DC
 termistore -
 termistore +
 presenza sensore
 ruota a pale
 terra scandaglio
 sollecitazione scandaglio
