3.2. Montaje y conexiones
3.2.1. Montaje del repetidor Multi S400
El repetidor Multi debe instalarse en un lugar con buena visibilidad y protegido de cualquier
riesgo de impactos. No debe montarse a más de 10cm de un compás y a más de 50cm de
antenas radio, radar, apartados con cualquier motor, luz fluorescente, alternador y emisora de
radio o radar. Debe ser accesible por su parte posterior; profundidad mínima lado cabina
50mm. La superficie posterior de la caja debe estar protegida de la humedad. La superficie de
montaje debe ser plana y de un grueso inferior a los 20mm.
Hacer un taladro de 50mm de diámetro en el lugar elegido.
Desenroscar la tuerca situada sobre la parte posterior del repetidor.
Quitar la protección del adhesivo alrededor del repetidor.
Insertar y posicionar el repetidor en el taladro de montaje
Colocar y apretar la tuerca.
3.2.2. Descripción de las conexiones eléctricas
3.2.2.1. Conexión Bus
La conexión bus está asegurada mediante un cable blindado de 7 conductores con la
repartición siguiente:
Conductor rojo
Conductor negro
Conductor naranja
Conductor amarillo
Conductor blanco
Conductor verde
Conductor azul
3.2.2.2. Conexiones transductor corredera
La conexión con el transductor de la corredera esta asegurado por un cable blindado de una
longitud de 30cm, equipado de un conector macho de 8 contactos con cierre de tipo LT.

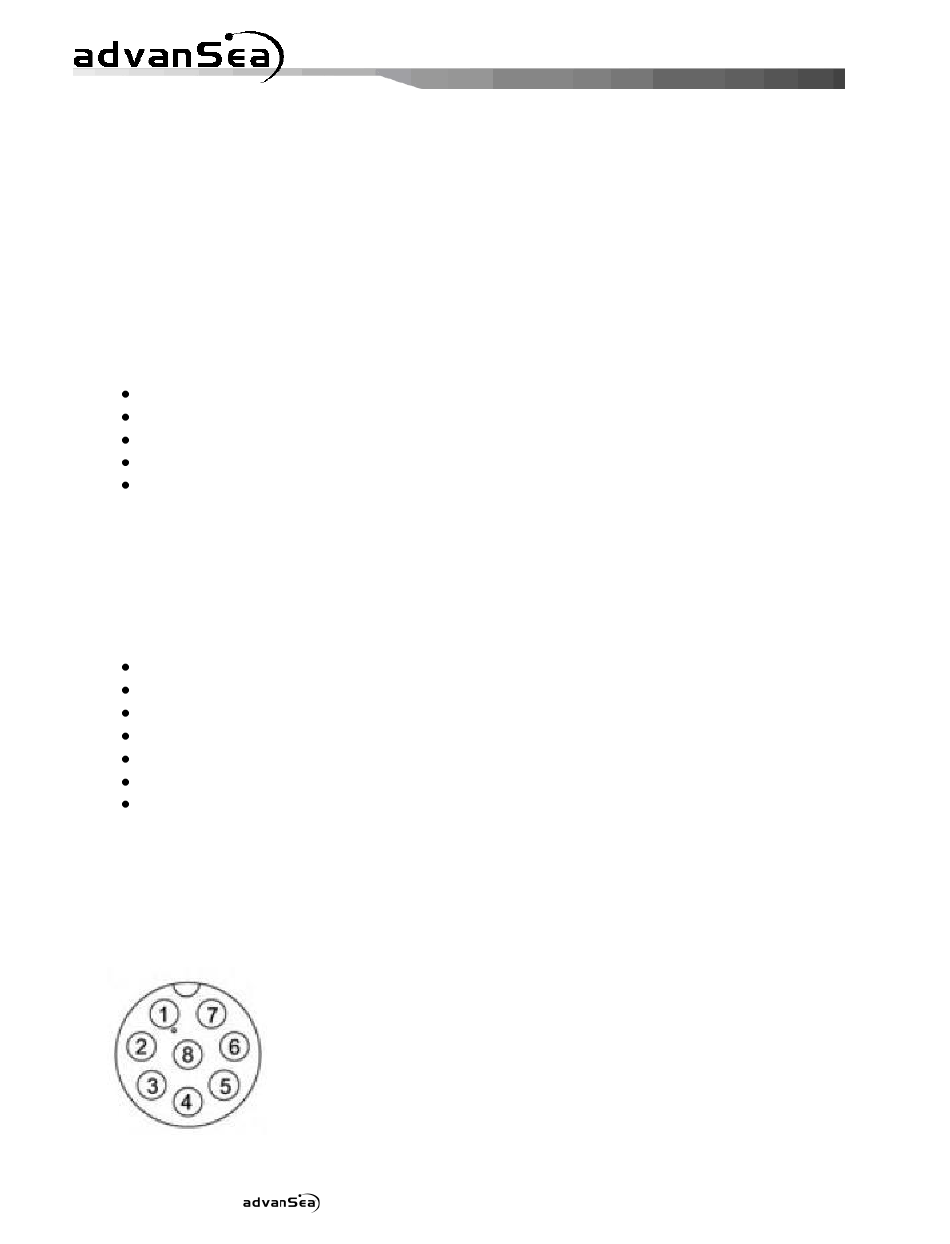

Pineado:
1: conductor malla
Este conector permite conectar un transductor multifunciones: corredera/Sonda/Temperatura
All manuals and user guides at all-guides.com
+12Vdc
GND / NMEA (-) Entrada y salida
bus
Entrada NMEA (+)
Salida NMEA (+)
Salida zumbador y luz exterior
NC
 Masa GND
2: conductor rojo
3 : conductor blanco
4: conductor marrón
5: conductor amarillo
6: conductor verde
7: conductor malla coaxial
8: conductor coaxial
Manual de Usuario e Instalación serie S400
 +12Vdc
 Temperatura-
 Temperatura +
 Presencia transductor
 Aspas corredera
 GND sonda
 sonda
