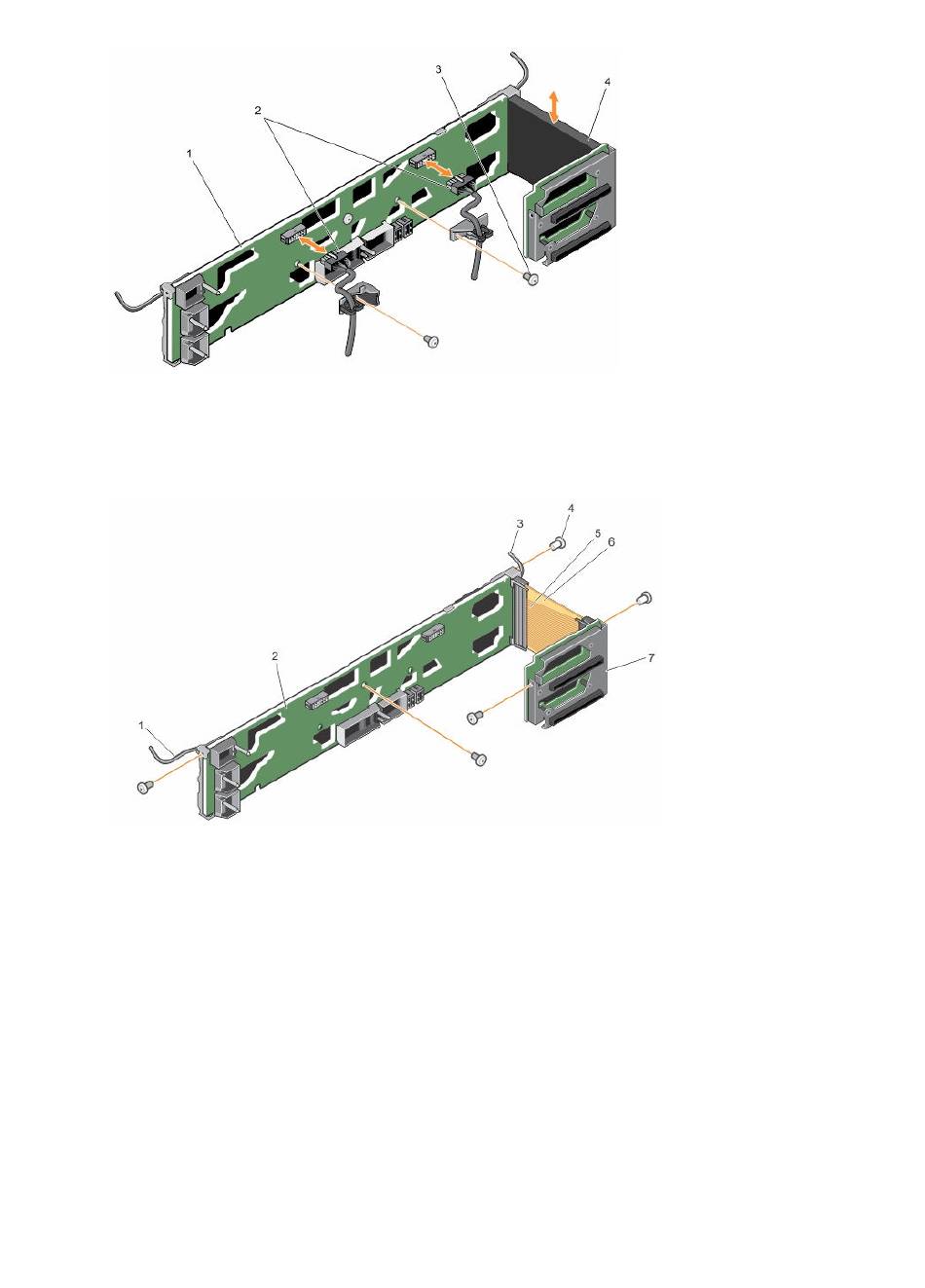

Figure 57. Retrait et installation de composants de l'assemblage du fond de panier central
1. Fond de panier central
3. vis (2)
4. Installez les cinq vis qui fixent au système l'assemblage de fond de panier central.
Figure 58. Retrait et installation du fond de panier central
1. câble KVM
3. Câble du panneau de commande
5. cache-câble
7. Carte intermédiaire
5. Retirez les vis qui fixent le tube de câble sur le côté gauche du châssis.
6. Retirez le câble du panneau de commande dans le tube de câble.
7. Retirez les vis situées sur l'avant du panneau du KVM qui fixent la carte du panneau du KVM.
8. Retirez les vis de fixation du cache du KVM.
9. Retirez les vis qui fixent le tube de câble sur le côté droit du châssis.
10. Placez le tube de câble sur le châssis sans retirer le câble du panneau du KVM ni le panneau du KVM.
11. Soulevez l'assemblage de fond de panier central du système et placez-le par-dessus du châssis.
80
2. clip du câble de ventilateur (2)
4. isolant en Mylar
2. Fond de panier central
4. vis de l'assemblage de fond de panier
central (5)
6. barre du bus d'alimentation
