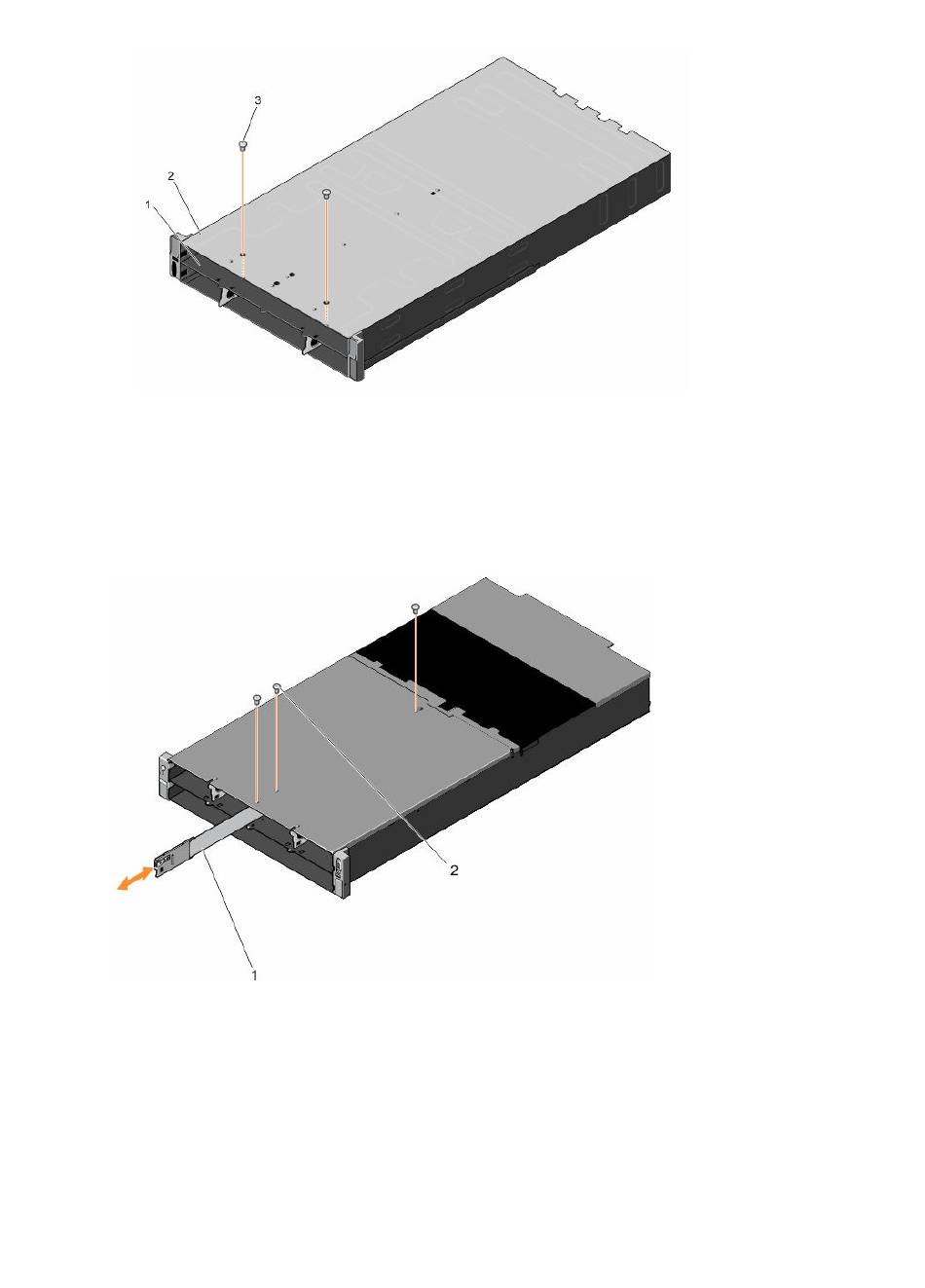

Figure 54. Retrait et installation des vis fixant le module intercalaire supérieur à la plaque du milieu
1. plaque du milieu
3. vis (2)
3. Retournez le système, sa partie supérieure étant tournée vers le haut.
4. Retirez les trois vis qui fixent la partition supérieure à la partie supérieure du système.
5. Retirez la partition supérieure du système en la faisant glisser.
Figure 55. Retrait et installation de la partition supérieure
1. partition supérieure
6. Retirez les deux vis qui fixent le module intercalaire supérieur à la partie supérieure du système.
7. Extrayez du système le module intercalaire supérieur.
76
2. partie inférieure du système
2. vis (3)
