Plusieurs Compact Pars (contrôle DMX)
1. Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
2.
Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
3.
Utilisez un câble XLR à 3 broches pour connecter les Compact
4.

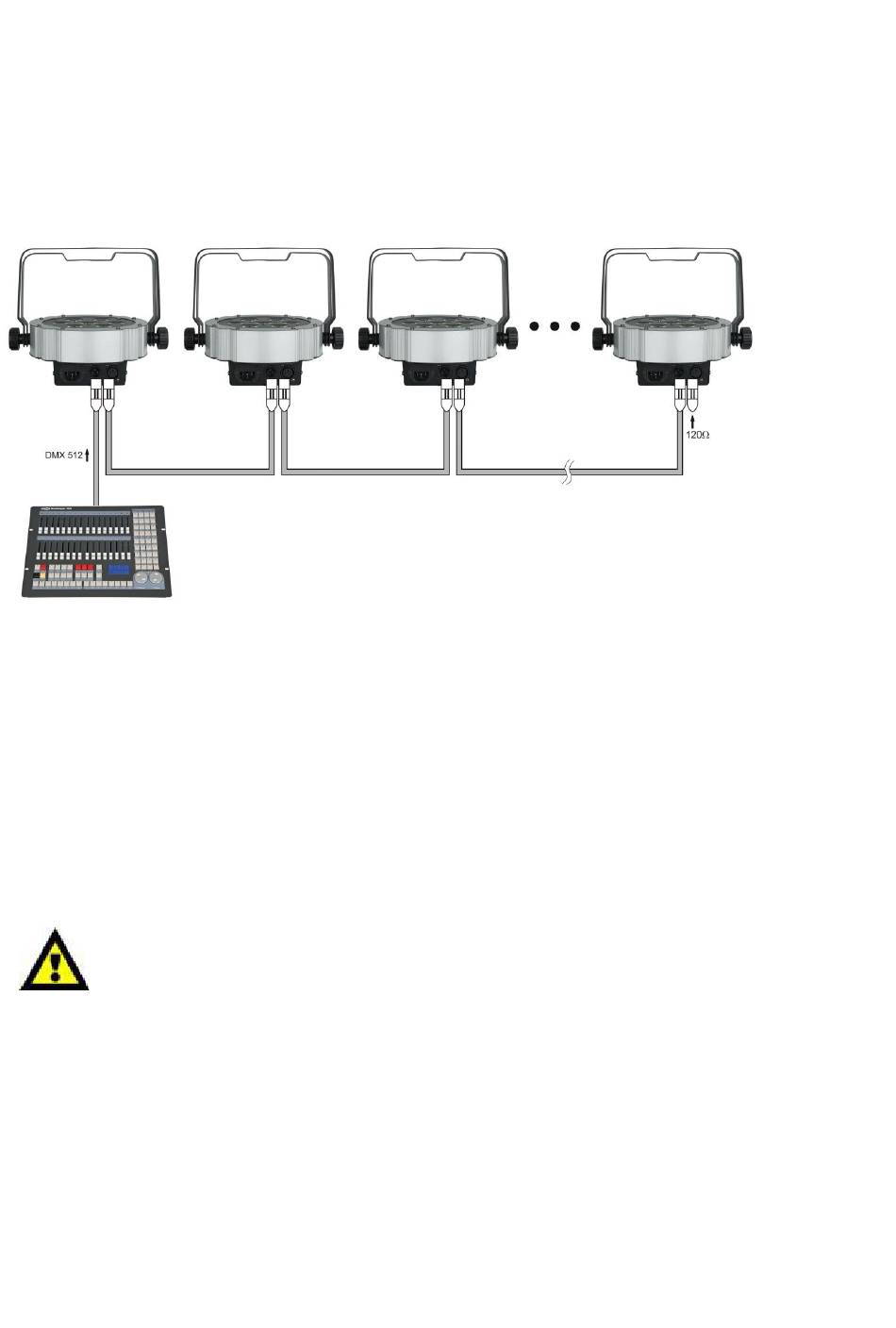

Raccordez les unités entre elles (Fig. 4), puis connectez un câble DMX entre la prise DMX « out » de la
première unité et la prise « in » de la seconde unité. Répétez cette opération pour raccorder la seconde,
la troisième et la quatrième unité.
5. Alimentation électrique : branchez le bout du cordon d'alimentation à une prise secteur adéquate.
Procédez ainsi pour toutes les unités et le contrôleur.
Configuration professionnelle de plusieurs Compact Pars
Remarque : raccordez tous les câbles DMX et réglez les DIP switchs avant de brancher
6. N'alimentez pas le système avant de l'avoir correctement configuré et connecté. Concevez votre
spectacle selon les fonctions de votre console DMX. Voir la page 13 pour en savoir plus sur la
programmation DMX.
Connexion de l'appareil
Vous allez avoir besoin d'un câble data série pour faire fonctionner l'éclairage d'un ou de plusieurs appareils,
si vous utilisez un contrôleur DMX-512, ou pour synchroniser l'éclairage d'au moins deux appareils, s'ils sont
configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un
câble data série détermine le nombre d'appareils que ce câble peut prendre en charge.
Important :
les appareils reliés à un câble data série doivent être configurés en série sur une seule ligne.
Pour se conformer à la norme
EIA-485, il est important de ne pas connecter plus de 30 appareils sur un seul câble data série.
Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait
en effet détériorer le signal DMX numérique.
Distance maximum de ligne DMX recommandée : 100 mètres.
Nombre maximum de Compact Pars sur une ligne DMX : 30.
Câblage de données
Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des
câbles DMX DAP Audio certifiés directement auprès d'un revendeur / distributeur, soit en fabriquer vous-
même. Si vous choisissez cette solution, veuillez utiliser des câbles de transmission de données qui peuvent
supporter un signal de haute qualité et qui sont peu sensibles aux interférences électromagnétiques.
Câbles de données DMX certifiés DAP Audio
•
Câble DAP Audio multi emploi.
Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120
(20 m).
•
Câble DAP Audio
connecteurs fabriqués par Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110
(10 m).
l'appareil sur l'alimentation électrique
bal. XLR / M 3 broches > XLR / F 3 broches
idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle et de
Pars.
9
Nombre max. de
Compact Pars : 30
Fig. 4
