Mise en marche, réglage et fonctionnement du brûleur
6.10

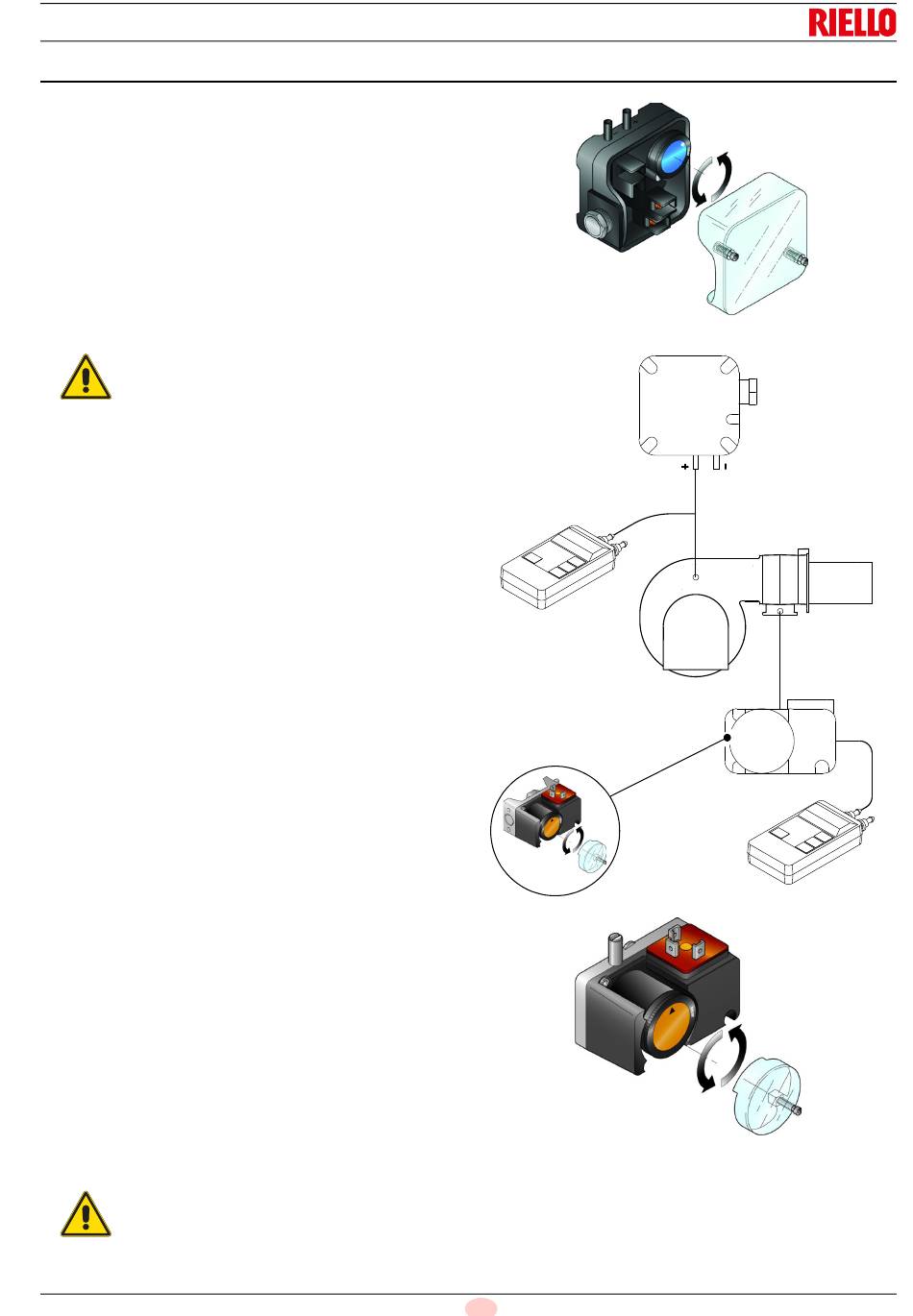

Réglage des pressostats
6.10.1 Pressostat air - contrôle CO
Effectuer le réglage du pressostat air après avoir effectué tous
les autres réglages du brûleur avec le pressostat air réglé en
début d'échelle (Fig. 39).
Lorsque le brûleur fonctionne à la puissance MIN, augmenter la
pression de réglage en tournant lentement dans le sens des
aiguilles d'une montre le petit bouton prévu à cet effet jusqu'au
blocage du brûleur.
Tourner ensuite dans le sens contraire le bouton du 20 % de la
valeur réglée et répéter le démarrage du brûleur pour en vérifier
la régularité.
Si le brûleur se met à nouveau en sécurité, tourner encore un peu
le bouton dans le sens contraire aux aiguilles d'une montre.
Le pressostat d'air doit obligatoirement empêcher
que la pression d'air ne tombe au-dessous de
80 % de la valeur de réglage et que le CO présent
dans
les
ATTENTION
(10 000 ppm).
Pour le vérifier, insérer un analyseur de combustion
dans la cheminée, fermer lentement la bouche
d'aspiration du ventilateur (par exemple, avec du
carton) et contrôler si le blocage du brûleur se
produit avant que le CO des fumées soit supérieur à
1 %.
Le pressostat d'air est installé en « absolu », c'est-à-dire branché
uniquement à la prise de pression « + » 22)(Fig. 4, à la page 11).
6.10.2 Pressostat gaz seuil max
Effectuer le réglage du pressostat gaz seuil maximum (Fig. 40)
après avoir effectué tous les autres réglages du brûleur avec le
pressostat gaz seuil maximum réglé en fin d'échelle.
Pour étalonner le pressostat de gaz seuil maximum, brancher un
manomètre sur sa prise de pression après avoir ouvert le robinet.
Le pressostat de gaz seuil maximum doit être réglé à une valeur
ne dépassant pas 30 % de la mesure lue au manomètre avec le
brûleur fonctionnant à la puissance maximale.
Une fois le réglage effectué, retirer le manomètre et fermer le
robinet.
6.10.3 Pressostat gaz seuil minimum
L'objectif du pressostat de gaz de seuil minimum est d'empêcher
le brûleur de fonctionner de manière inadéquate en raison d'une
pression de gaz trop faible.
Effectuer le réglage du pressostat gaz seuil minimum (Fig. 41)
après avoir réglé le brûleur, les vannes de gaz et le stabilisateur
de rampe.
Le brûleur fonctionnant à la puissance maximale :
–
installer un manomètre en aval du stabilisateur de rampe (par
exemple, sur la prise de pression gaz au niveau de la tête de
combustion du brûleur) ;
–
fermer lentement le robinet gaz manuel jusqu'à ce que le ma-
nomètre indique une baisse de pression d'environ 0,1 kPa
(1 mbar). Dans cette phase, surveiller la valeur de CO qui
doit toujours être inférieure à 100 mg/kWh (93 ppm) ;
–
augmenter le réglage du pressostat jusqu'à ce qu'il se dé-
clenche, entraînant l'arrêt du brûleur ;
–
retirer le manomètre et fermer le robinet de la prise de pres-
sion utilisée pour la mesure ;
–
ouvrir complètement le robinet gaz manuel.
1 kPa = 10 mbar
ATTENTION
fumées
soit
supérieur
à
1 %
D3856
33
F
D3854
Fig. 39
PA
20181543
PGM
D3855
Fig. 40
Fig. 41
