4.7
Plages de travail

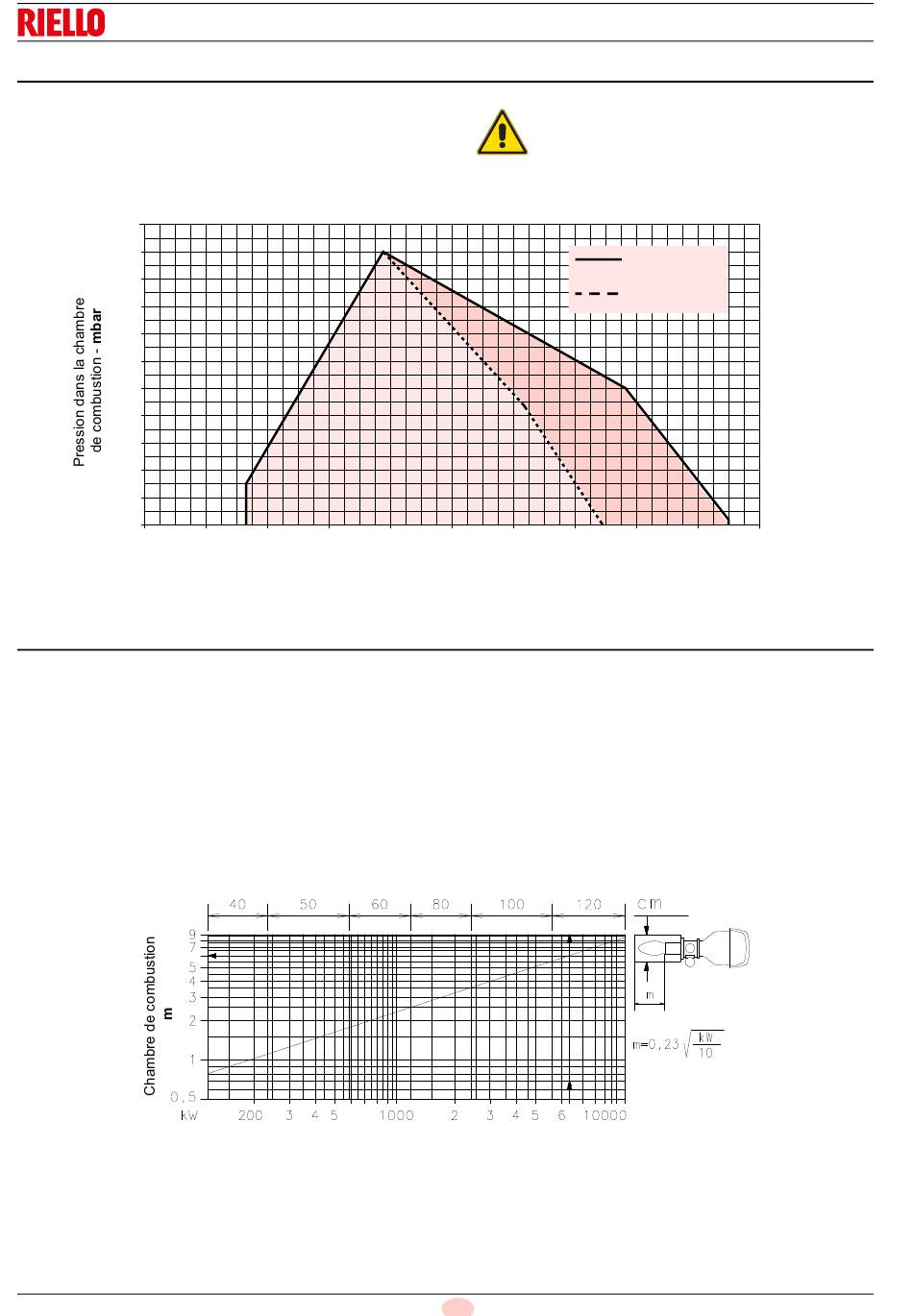

La PUISSANCE MAXIMALE doit être choisie dans la zone en
tirets du diagramme (Fig. 2).
La PUISSANCE MINIMALE ne doit pas être inférieure à la limite
minimale du diagramme :
RLS 800/M MX = 1750 kW
22
20
18
16
14
12
10
8
6
4
2
0
400
4.8
Chaudière d'essai
L'accouplement brûleur-chaudière ne pose aucun problème si la
chaudière est homologuée CE et les dimensions de sa chambre
de combustion sont proches de celles indiquées sur le
diagramme (Fig. 3).
Par contre, si le brûleur doit être monté sur une chaudière non
homologuée CE et/ou dont les dimensions de la chambre de
combustion sont nettement inférieures à celles indiquées sur le
diagramme (Fig. 3), consulter les fabricants.
Les plages de puissance ont été obtenues à partir de chaudières
d'essai spéciales, selon la norme EN 676.
20148130
Description technique du brûleur
1200
2000
2800
Puissance thermique - kW
ATTENTION
3600
4400
5200
La (Fig. 3) indique le diamètre et la longueur de la chambre de
combustion d'essai.
Exemple :
Puissance 7000 kW
diamètre 120 cm
longueur 6 m
RAPPORT DE MODULATION
Le rapport de modulation, mesuré dans des chaudières d'essai
selon la norme (EN 676 pour le gaz et EN 267 pour le fioul), est
de 2,5 : 1.
10
F
La plage de puissance (Fig. 2) a été mesurée à
une température ambiante de 20 °C, à une
pression barométrique de 1 013 mbar (environ
0 m s.n.m.) et avec la tête de combustion réglée
comme indiqué à la page 19.
Classe 3 EN676
Classe 1 EN267
Classe 3 EN676
Classe 2 EN267
6000
6800
7600
D2448
D10725
8400
Fig. 2
Fig. 3
