Description de l'appareil
12.1
Raccords et LED
12.2
Affichage des états de fonctionnement et des erreurs
La passerelle Sercos SafeLogic compact SLC-3-GS3S00300 permet le trans‐
fert de données relatives à la sécurité entre le petit contrôleur de sécurité Sa‐
feLogic compact (SLc) et les participants CIP Safety on Sercos. La passerel‐
le Sercos SafeLogic compact prend en charge Sercos de la troisième géné‐
ration.

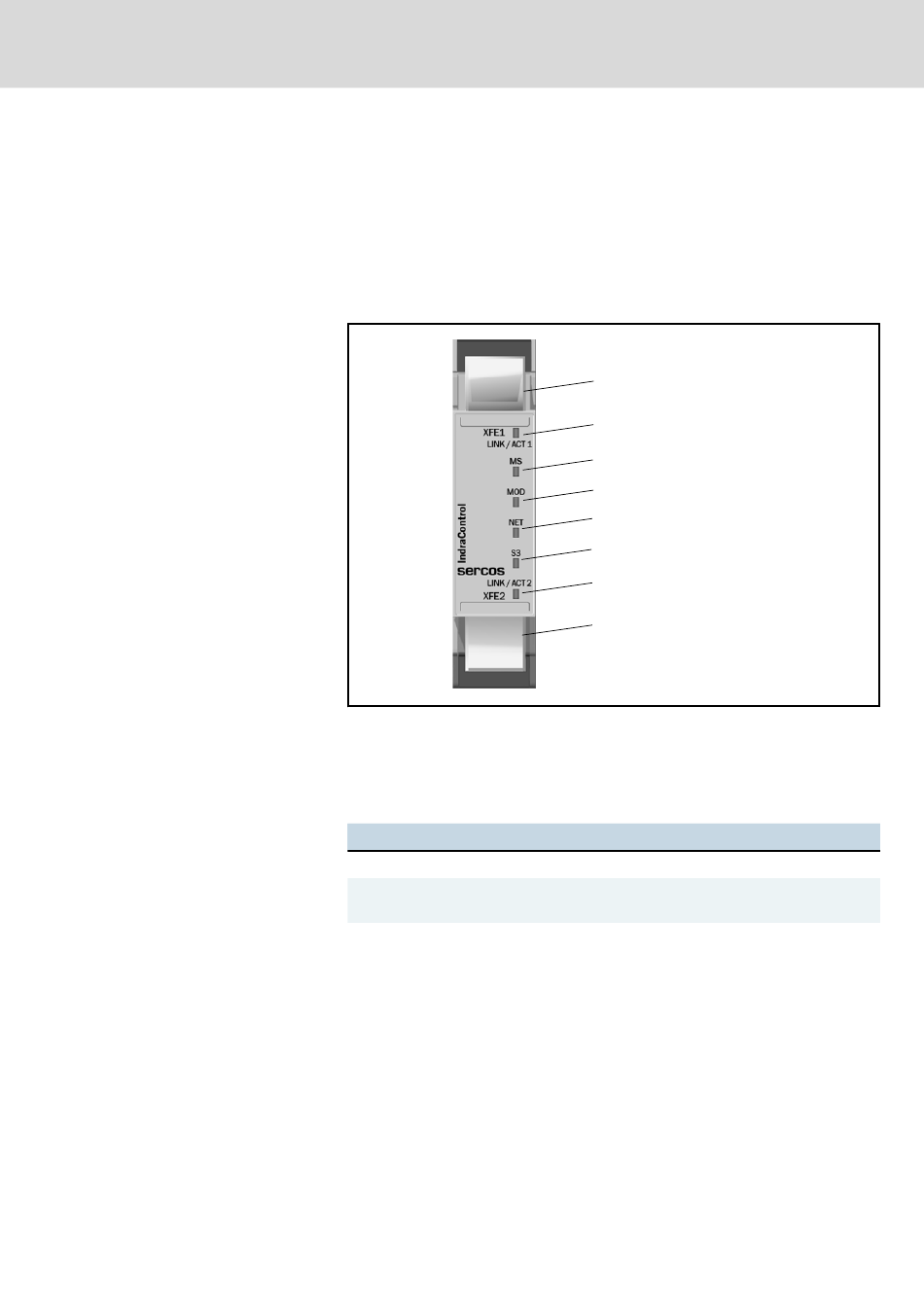

Fig. 12-1:
Raccords et LED
Les significations des affichages par LED sont spécifiées dans les tableaux
ci-après :
LED
Couleur
LINK/
Éteint
ACT1
Vert
LINK/
ACT2
Vert/orange
Tab. 12-1:
LED pour l'indication des connexions Ethernet XFE1 et XFE2
Bosch Rexroth AG
Description de l'appareil
Connecteur femelle Sercos RJ45 (XFE1)
LED "activité réseau pour XFE1"
LED "statut module"
LED "statut CIP Safety Originator"
LED "statut réseau CIP Safety"
LED "statut communication Sercos"
LED "activité réseau pour XFE2"
Connecteur femelle Sercos RJ45 (XFE2)
État
Pas de connexion Ethernet
Connexion Ethernet active, pas de transmission
de données
Connexion Ethernet active, transmission de don‐
nées en cours
