24/45
Bosch Rexroth AG
Montage, démontage et installation électrique
10.3
Démontage
Enficher la passerelle Sercos SafeLogic compact sur le rail normalisé :
1. Suspendre l'appareil sur le rail normalisé ①.
2. Il faut s'assurer que le ressort de mise à la terre appuie correctement
②. Le ressort de mise à la terre de la passerelle Sercos SafeLogic com‐
pact doit bien appuyer sur le rail normalisé pour assurer une bonne con‐
tinuité électrique.
3. Verrouiller la passerelle Sercos SafeLogic compact sur le rail normalisé
en appuyant légèrement dans le sens de la flèche ③.

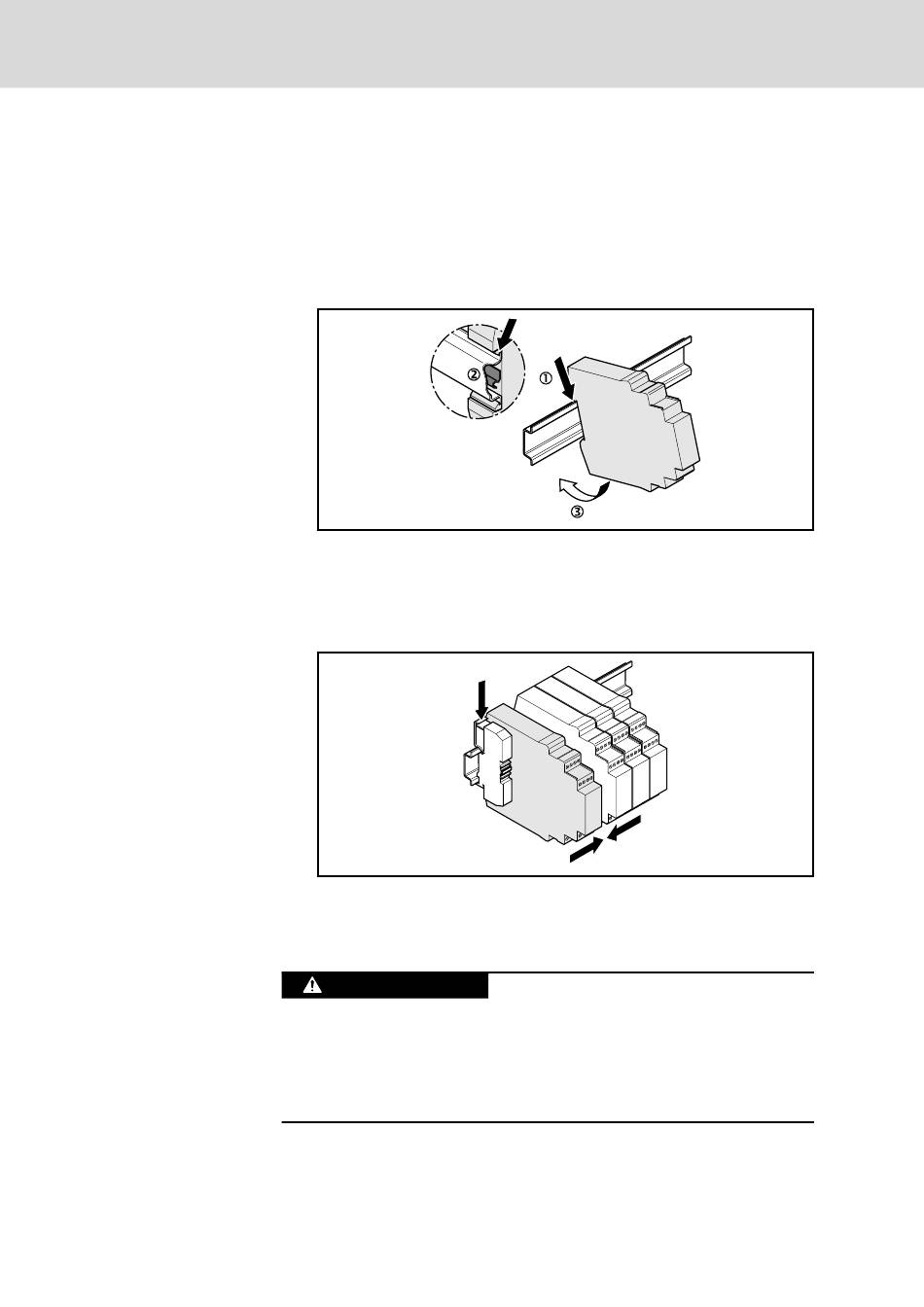

Fig. 10-2:
Enficher la passerelle Sercos SafeLogic compact sur le rail
normalisé
4. Si plusieurs modules sont présents, il faut les presser les uns contre les
autres, un à un, comme indiqué par les flèches jusqu'au verrouillage
des connecteurs latéraux.
5. Installer un clip d'extrémité à gauche comme à droite.
Fig. 10-3:
Rassemblement des modules et installation des clips d'extré‐
mité.
AVERTISSEMENT
Avant le démontage de composants, mettre la station complète et ses com‐
posants hors tension ! Ne rétablir l'alimentation en tension qu'une fois la sta‐
tion démontée complètement.
Retirer les deux fiches sur les raccords Sercos.
DOK-CONTRL-SLC*GW*GS3S-IT03-FR-P
IndraControlSafeLogic compact Passerelle Sercos
Ne pas réaliser le démontage de la comman‐
de, du module ou de la fiche lorsque l'installa‐
tion se trouve sous tension car elle pourrait
démarrer de manière inattendue !
