APPENDICES
9.1
DISPOSITIFS DE SÉCURITÉ
9.1.1
Dispositifs de sécurité prescrits par la directive
DESP
La DESP (Directive Équipements Sous Pression) exige que l'appareil

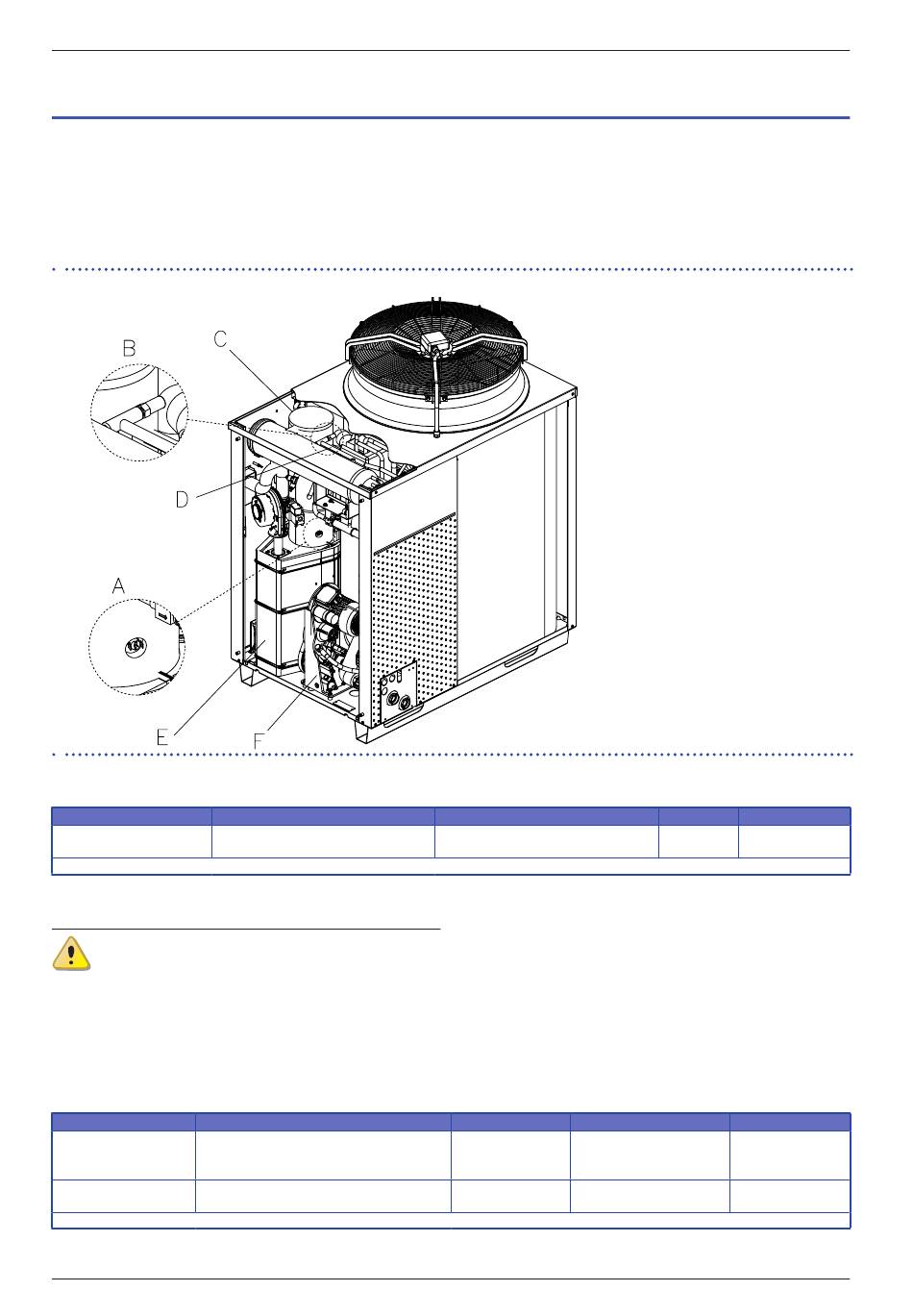

Figure 9.1 Principaux dispositifs de sécurité de l'unité - Vue des composants internes de l'unité
Tableau 9.1 Soupape de sécurité
Type
Soupape de sécurité du circuit
Soupape mécanique à obturateur
hermétique
* Le fabricant garantie le fonctionnement et la sécurité de l'appareil seulement si équipé avec les pièces détachées originales
Procedure d'inspection de la soupape de sécurité
L'appareil doit être hors tension (interrupteur général extérieur
sur la position OFF) et l'alimentation gaz coupée:
1. Enlever les panneaux supérieur et frontal de l'appareil;
2. localiser la soupape qui se trouve à l'arrière de la chambre de
nivellement;
3. inspecter le composant (dans le cas où le remplacement se rendait
nécessaire, faire référence au Paragraphe p. 37 );
Tableau 9.2 Caractéristiques des deux dispositifs supplémentaires
Type
Thermostat unipolaire à disc bimétallique à réar-
Thermostat de sécurité
mement manuel et ouverture rapide du contact.
générateur
Contact normalement fermé (NF)
Vanne de by-pass
Soupape mécanique à obturateur
* Le fabricant garantie le fonctionnement et la sécurité de l'appareil seulement si équipé avec les pièces détachées originales
Manuel d'installation, d'utilisation et d'entretien – GA ACF
soit équipée d'une soupape de sécurité du circuit hermétique (détail B
Figure 9.1 p. 35 ).
Consigne
464.1 PSIG (32 bar) à 110°C
± 3%
4. réinstaller les panneaux supérieur et frontal de l'appareil.
9.1.2
Dispositifs de sécurité supplémentaires
Les dispositifs de sécurité supplémentaires installés sur l'unité sont les
suivants:
Thermostat de sécurité du générateur (pos. A de la Figure
▶
9.1 p. 35 );
Vanne de bypass (pos. B de la Figure 9.1 p. 35 ).
▶
Les caractéristiques principales des deux dispositifs sont indiquées
dans le Tableau 9.2 p. 35 .
Consigne
Modèle
CAMPINI COREL
180 °C ± 7 °C
code 60R180H02/04154
ou similaire*
Robur S.p.A.
25,5 + 0/-2 bar
code H-VLV108
Appendices
A
Thermostat de sécurité générateur
B
Soupape de sécurité du circuit hermétique
C
Aérotherme
D
Vanne de by-pass
E
Chambre de combustion
F
Pompe hydraulique
Modèle
Code pièce détachée
NGI*
J-VLV095B
Code pièce détachée
J-TLT015
—
