ARP 2600 FS

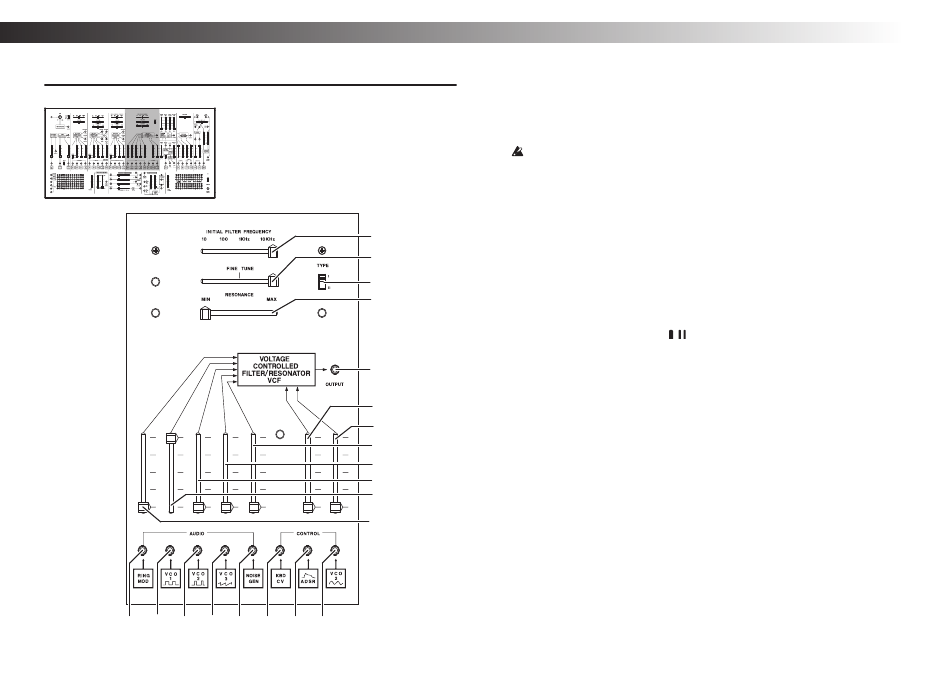

Oberseite (VCF Sektion)

INITIAL OSCILLATOR FREQUENCY INITIAL OSCILLATOR FREQUENCY
g
e
h
f
a
b
d
c
t
r
s
q
p
o
n
m
i j k l
VCF (Spannungsgesteuertes Filter)
a . INITIAL FILTER FREQUENCY-Slider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [10 Hz...10 KHz]
Zur groben Einstellung der Cutoff-Frequenz des LPF (Tiefpassfilter).
Wird der Slider nach links bewegt, wird der Hochfrequenzbereich des
Eingangssignals beschnitten, was einen weichen Klang erzeugt. Wird der Slider
nach rechts bewegt, wird ein härterer, klarerer Klang produziert.
Der Frequenzbereich ist ein Näherungswert.
b . FINE TUNE-Slider
Zur genauen Einstellung der
Cutoff-Frequenz des LPF.
c . RESONANCE-Slider
Zur Einstellung des Resonanzpegels
des Filters.
Modifiziert die Klangcharakteristik
durch Boosten der Obertöne im Bereich
der Cutoff-Frequenz. Wenn Sie den
Slider hochziehen, beginnt ab einem
gewissen Punkt die Selbstoszillation
(Zustand, bei dem das VCF
eigenständig einen Klang erzeugt).
d . TYPE-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . [ , ]
Wählt den Typ des VCF.
TYPE I: ARP 2600 frühe Modelle
TYPE I: ARP 2600 späte Modelle
e . AUDIO-Eingangsbuchse 1
Eingang für das Audiosignal
des VCF. Intern ist hier der
Ringmodulator verkabelt.
f . AUDIO-Eingangsbuchse 2
Eingang für das Audiosignal
des VCF. Intern ist hier die
Rechteckwelle des VCO-1 verkabelt.
g . AUDIO-Eingangsbuchse 3
Eingang für das Audiosignal des
VCF. Intern ist hier die Pulswelle
des VCO-2 verkabelt.
h . AUDIO-Eingangsbuchse 4
Eingang für das Audiosignal
des VCF. Intern ist hier die
Sägezahnwelle des VCO-3 verkabelt.
i . AUDIO-Eingangsbuchse 5
Eingang für das Audiosignal
des VCF. Intern ist hier der
Rauschgenerator verkabelt.
- 58 -
j . CV-Eingangsbuchse 1
Steuerspannungseingang zur
Steuerung der Cutoff-Frequenz
des VCF. Intern ist hier die
Tastatursteuerspannung verkabelt.
k . CV-Eingangsbuchse 2
Steuerspannungseingang zur Steuerung
der Cutoff-Frequenz des VCF. Intern ist
hier der ADSR verkabelt.
l . CV-Eingangsbuchse 3
Steuerspannungseingang zur
Steuerung der Cutoff-Frequenz des
VCF. Intern ist hier Sinuswelle des
VCO-2 verkabelt.
m . AUDIO Eingangspegel-Slider 1
Regelt den Signalpegel des VCF
AUDIO-Eingangs 1.
n . AUDIO Eingangspegel-Slider 2
Regelt den Signalpegel des VCF
AUDIO-Eingangs 2.
o . AUDIO Eingangspegel-Slider 3
Regelt den Signalpegel des VCF
AUDIO-Eingangs 3.
p . AUDIO Eingangspegel-Slider 4
Regelt den Signalpegel des VCF
AUDIO-Eingangs 4.
q . AUDIO Eingangspegel-Slider 5
Regelt den Signalpegel des VCF
AUDIO-Eingangs 5.
r . CV Eingangspegel-Slider 2
Regelt den Signalpegel des VCF CV
Eingangs 2.
s . CV Eingangspegel-Slider 3
Regelt den Signalpegel des VCF CV
Eingangs 3.
t . Ausgangsbuchse
Ausgang des VCF.
