Wunderlich 49103-002 Instructions D'installation

Clickbag System
Art.-Nr: 49103-002
1
4
M5x20
4Nm
3
M5x40
4Nm
2
0
10 20 30 40 50
Bauteil DE
Die Farben der Abbildungen dienen nur der Veranschaulichung.
#
component EN
The colors are for illustrating purposes only.
composant FR
Les couleurs utilisées sont à titre indicatif seulement.

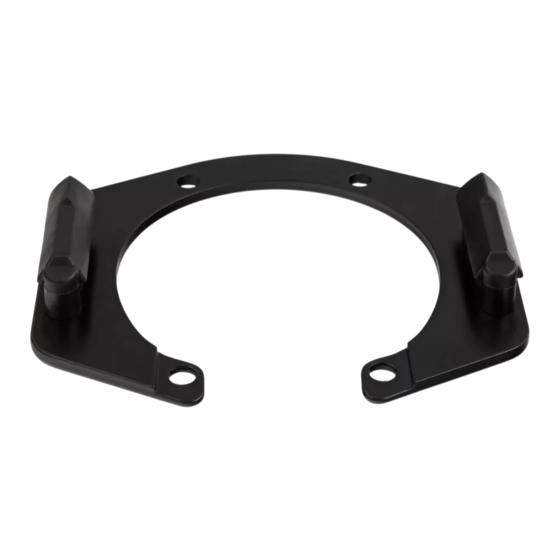

1 Systemhalter / Bracket
2 Hülse / Sleeve 6mm
3 Linsenkopfschraube / Lens head screw M5x40
4 Linsenkopfschraube / Lens head screw M5x20
Linsenkopfschraube / Lens head screw M5x16
5
6 Lackschutzfolie / Protection film
WWW.WUNDERLICH.DE
100
60 70 80 90
mm
Menge
DIN ISO
quantity
quantité
7380 7380
7380 7380
7380 7380
Verwenden Sie zur Montage der Wunderlich Tankrucksäcke ausschließlich die
von uns zugeordneten Halter, Tankringe und die dazugehörige Verschlusseinheit.
Sind Sie sich nicht sicher die Montagearbeiten korrekt ausführen zu können, soll-
ten Sie diese Ihrer Fachwerkstatt überlassen.
Vorab ziehen sie alle zugänglichen Schrauben nur locker an. Nachdem alles mon-
tiert ist, werden die Schrauben mit dem entsprechende Anzugsmoment festgezo-
gen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren, die Kontrolle
in regelmäßigen Abständen wiederholen (1x Mon.).
Kontrollieren Sie vor jeder Tour den festen Sitz des Tankrucksackes.
Only use the brackets, tank rings and the associated locking unit assigned by us for mounting Wun-
derlich tank bags. If you are not sure that you can carry out the assembly work correctly, you should
leave this to your specialist workshop.
First tighten all accessible screws only loosely. After everything is mounted, the screws are tighte-
M5x16
ned to the appropriate torque. This ensures that the product is mounted stress-free.
4Nm
After assembly, check all screw connections for tightness, repeat the check at regular intervals
5
(once a month).
Check the tight fit of the tank bag before each tour.
Pour le montage des sacoches de réservoir Wunderlich, utilisez exclusivement les supports, les
anneaux de réservoir et l'unité de fermeture correspondante que nous vous avons attribués. Si vous
M5x40
n'êtes pas sûr de pouvoir effectuer correctement les travaux de montage, nous vous conseillons de
4Nm
les confier à un atelier spécialisé.
3
Au préalable, serrez toutes les vis accessibles sans trop les serrer.
Dans un premier temps, ne serrez les vis que légèrement. Une fois que tout est monté, les vis
doivent être serrées avec le couple de serrage approprié. Cela permet de s'assurer que le produit
est monté sans tension. Après le montage, contrôler le serrage de tous les raccords à vis, répéter le
contrôle à intervalles réguliers (1x mois).
Contrôler la fixation de la sacoche de réservoir avant chaque sortie.
Legende /
Key / file Légende
1
Schraube
Anbau Tipp
Screw
Fitting tip
4
Vis
Astuce de montage
Schraubensicherung
2 Achtung
Thread locking fluid
Attention
Freinfilets
Attention
1
Vergrößerung Drehmoment
M
Torque
Magnification
1
Nm
Torque
Grossissement
Reiniger
1 Montagepaste
Cleaner
Fitting lubricant
Nettoyant
Lubrifiant de montage
01
Anliegende Stellen mit Lackschutzfolie schützen.
Protect adjacent areas with protection film.
Protéger les zones adjacentes avec un film de protection.
6
