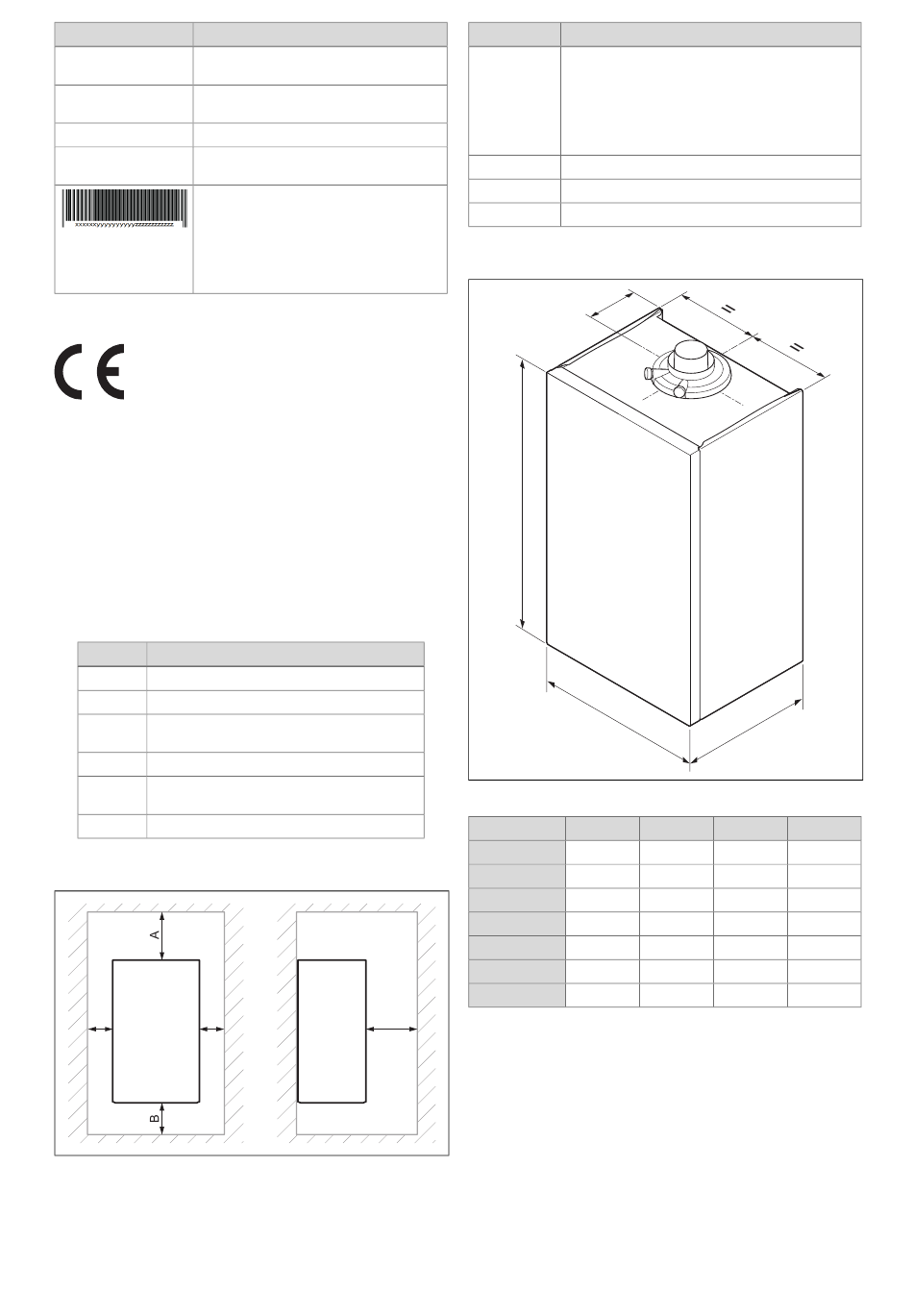

Mention Signification
P Plage de puissance utile nominale
n
(80/60 °C)
P Plage de puissance utile nominale avec
nc
condensation (50/30 °C)
Q Plage de charge thermique
n
Q Plage de débit calorifique en mode de
nw
production d'eau chaude sanitaire
Code barre avec numéro de série
Séquence qui va du 3ème au
6ème chiffre = date de production
(année/semaine)
7ème au 16ème chiffre = référence
d'article du produit
3.7 Marquage CE
Le marquage CE atteste que les produits sont conformes
aux exigences élémentaires des directives applicables,
conformément à la déclaration de conformité.
La déclaration de conformité est disponible chez le fabricant.
4 Montage
4.1 Contrôle du contenu de la livraison
▶
Vérifiez que rien ne manque et qu'aucun élément n'est
endommagé.
Nombre Désignation
Chaudière à condensation
1
1 Support de l'appareil
Sachet avec tube d'évacuation et raccord à
1
vis pour soupape de sécurité
2 Pochette de petits éléments
1 Tuyau d'évacuation des condensats avec
orifice de ventilation, accessoire
1 Lot de documentation
4.2 Distances minimales
C C
12
A
B
C
D
4.3 Dimensions du produit
D
Dimensions
VU 15
VU 25
VU 35
VUW 32
VUW 30
VUW 36CS
VUW 36CF
D
Notice d'installation et de maintenance 0020279448_07
Distance minimale
Conduit du système ventouse ⌀ 60/100 mm :
248 mm
Conduit du système ventouse ⌀ 80/80 mm :
220 mm
Conduit du système ventouse ⌀ 80/125 mm :
276 mm
180 mm
5 mm
500 mm
A
C
A B C
125 mm 348 mm 440 mm
125 mm 348 mm 440 mm
125 mm 382 mm 440 mm
125 mm 348 mm 440 mm
125 mm 382 mm 440 mm
125 mm 348 mm 440 mm
125 mm 382 mm 440 mm
B
D
720 mm
720 mm
720 mm
720 mm
720 mm
720 mm
720 mm
