Réglage de la hauteur de
coupe
Remarque:
Les hauteurs de coupe supérieures à
2,54 cm nécessitent l'installation du kit grande hauteur
de coupe.
1.
Desserrez les contre-écrous qui fixent les
supports de hauteur de coupe aux plaques
latérales de l'unité de coupe

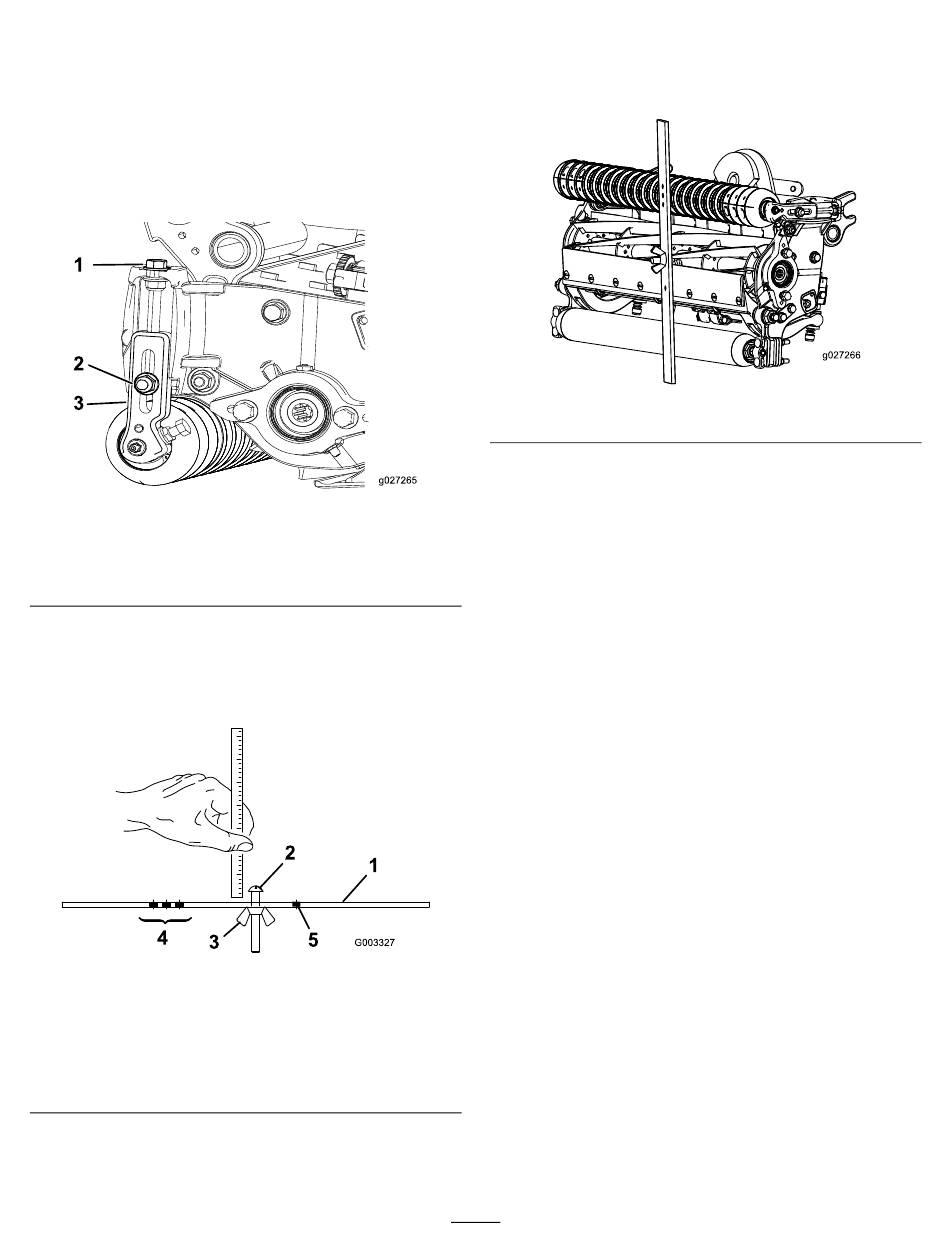

Figure 14
1. Vis de réglage
2. Contre-écrou
2.
Desserrez l'écrou du gabarit
tournez la vis de réglage de manière à obtenir
la hauteur de coupe voulue. L'écartement entre
la base de la tête de la vis et la face du gabarit
correspond à la hauteur de coupe.
Figure 15
1. Gabarit
2. Vis de réglage de hauteur
3. Écrou
3.
Accrochez la tête de la vis sur le bord tranchant
de la contre-lame et appuyez l'arrière du gabarit
contre le rouleau arrière
(Figure
14).
g027265
3. Support de hauteur de
coupe
(Figure
15) et
g003327
4. Trous de réglage de la
hauteur de travail du
groomer
5. Trou libre
(Figure
16).
4.
Tournez la vis de réglage jusqu'à ce que le
rouleau avant touche le gabarit
Réglez les deux extrémités du rouleau jusqu'à
ce que celui-ci soit parfaitement parallèle à la
contre-lame.
Important:
Lorsque le réglage est correct,
les rouleaux avant et arrière touchent le
gabarit et la vis est parfaitement en appui
contre la contre-lame. La hauteur de coupe
est ainsi identique aux deux extrémités de la
contre-lame.
5.
Serrez les écrous pour fixer le réglage.
Remarque:
excessivement. Serrez-les juste assez pour
supprimer le jeu de la rondelle.
11
(Figure
Figure 16
Ne serrez pas les écrous
16).
g027266
