3 Installation d'une matrice dans l'enceinte
La matrice lame de stockage PS-M4110 ne peut fonctionner que lorsqu'elle est installée correctement dans une
M1000e modular blade enclosure Dell PowerEdge. L'enceinte M1000e fournit de l'alimentation et de la
connectivité réseau pour la matrice PS-M4110.
La M1000e modular blade enclosure fournit quatre logements à double largeur (ou huit à largeur unique), pleine
hauteur, avec des positions supérieures ou inférieures pour les périphériques à demi-hauteur.
La matrice lame de stockage PS-M4110 est de double largeur et demi-hauteur.
Vous pouvez installer un nombre maximum de quatre PS-M4110 matrices lame (montré dans la
Figure
4) dans
une M1000e modular blade enclosure (montré dans la
Figure
5). Les matrices peuvent être installées dans tout
logement supérieur ou inférieur disponible dans l'enceinte M1000e.

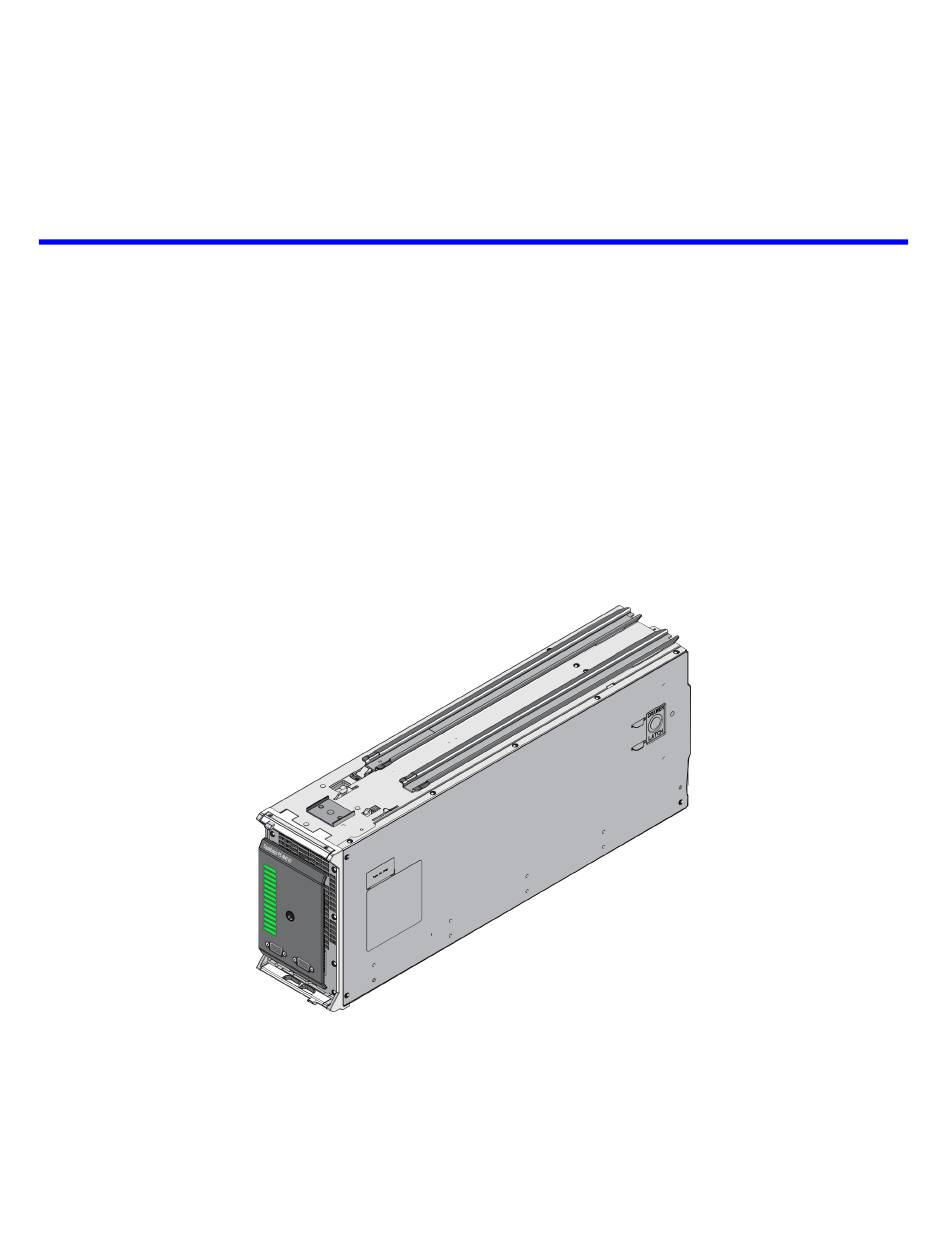

Figure 4 : Matrice de stockage lame PS-M4110
13
