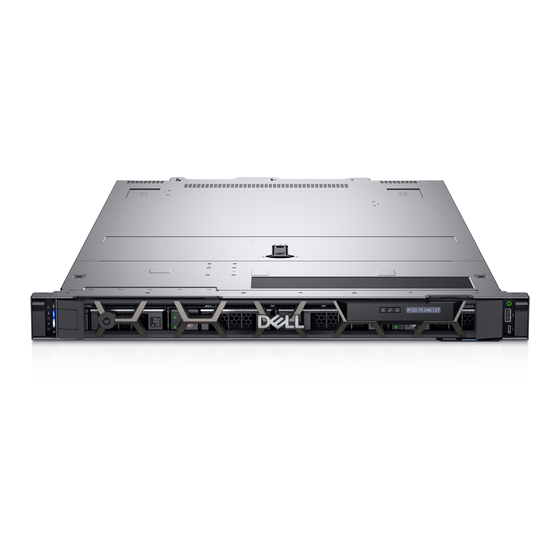

Dell EMC PowerEdge R6525
Manuel d'installation et de maintenance
Modèle réglementaire: E67S
Type réglementaire: E67S001
Juin 2021
Rév. A08

Publicité

Table des Matières
loading

Manuels Connexes pour Dell EMC PowerEdge R6525

Sommaire des Matières pour Dell EMC PowerEdge R6525

  • Page 1 Dell EMC PowerEdge R6525 Manuel d’installation et de maintenance Modèle réglementaire: E67S Type réglementaire: E67S001 Juin 2021 Rév. A08...

  • Page 2: Remarques, Précautions Et Avertissements

    © 2019 - 2020 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières Chapitre 1: À propos du présent document..................7 Chapitre 2: Présentation du Système....................8 Vue avant du système................................8 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 17 Localisation du code de service express et du numéro de série..................
  • Page 4 Retrait du panneau de configuration droit........................45 Installation du panneau de configuration droit......................46 Retrait du panneau de configuration gauche......................46 Installation du panneau de configuration gauche.......................47 Module VGA..................................48 Retrait du module VGA..............................48 Installation du module VGA............................49 Carénage d’aération................................51 Retrait du carénage d’aération.............................
  • Page 5 Port série COM (en option).............................. 118 Retrait du port série COM............................118 Installation du port série COM.............................119 Module IDSDM (en option)...............................120 Retrait du module IDSDM............................120 Installation du module IDSDM.............................120 Carte MicroSD..................................121 Retrait de la carte MicroSD............................121 Installation de la carte MicroSD..........................122 Module SSD M.2................................
  • Page 6 Codes du voyant du bloc d’alimentation......................... 167 Codes des voyants du disque............................169 Utilisation des diagnostics du système..........................170 Diagnostics du système intégré Dell.......................... 170 Chapitre 8: Obtenir de l’aide......................172 Informations sur le recyclage ou la fin de vie........................172 Contacter Dell..................................172 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........

  • Page 7: Chapitre 1: À Propos Du Présent Document

    À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les caractéristiques techniques, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...

  • Page 8: Chapitre 2: Présentation Du Système

    Aucun processeur graphique grand public ne doit être installé ou utilisé dans les produits Enterprise Server. Pour plus d’informations sur les disques pris en charge, voir www.dell.com/poweredgemanuals. Pour plus d’informations, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R6525 sur la page de la documentation du produit. Sujets : •...
  • Page 9 Pour plus d’informations, voir le Guide de l’utilisateur de l’iDRAC disponible à l’adresse https:// www.dell.com/idracmanuals. Port VGA Permet de connecter un appareil d’affichage au système. Pour plus d’informations, reportez-vous à la section www.dell.com/...
  • Page 10 Pour plus d’informations, voir le Guide de l’utilisateur de l’iDRAC disponible à l’adresse https:// www.dell.com/idracmanuals. Disques (8) s.o. Permet d’installer des disques pris en charge sur le système.

  • Page 11: Vue Du Panneau De Configuration Gauche

    Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals. Pour plus d’informations, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R6525 sur la page de la documentation du produit.

  • Page 12: Vue Du Panneau De Configuration Droit

    Clavier, Vidéo et Souris (KVM) et la Machine Virtuelle basée sur le noyau virtuel (KVM), sur un appareil mobile compatible. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals.

  • Page 13: Vue Arrière Du Système

    3 pieds (0,91 mètre). La qualité du câble peut affecter les performances. REMARQUE : Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals. Vue arrière du système Figure 7. Vue arrière du système à 10 disques de 2,5 pouces Tableau 6.
  • Page 14 Icône Description logements Bloc d’alimentation (PSU 2) Pour plus d’informations sur les configurations du bloc d’alimentation, reportez-vous à la section www.dell.com/ poweredgemanuals. Port VGA Permet de connecter un appareil d’affichage au système. Pour plus d’informations, reportez-vous à la section www.dell.com/ poweredgemanuals.
  • Page 15 Ports, panneaux ou Icône Description logements d’informations sur les cartes d’extension prises en charge par votre système, reportez-vous à la section www.dell.com/ poweredgemanuals. Carte de montage pour s.o. La carte de montage de carte d’extension vous permet de carte d’extension PCIe connecter des cartes d’extension PCI Express.
  • Page 16 Description logements Bloc d’alimentation (PSU 1) Pour plus d’informations sur les configurations du bloc d’alimentation, reportez-vous à la section www.dell.com/ poweredgemanuals. Module de disque arrière s.o. Permet d’installer des disques pris en charge sur le système. Pour plus d’informations sur les disques, consultez la section www.dell.com/poweredgemanuals.

  • Page 17: À L'intérieur Du Système

    Ce logement prend en charge le module BOSS S2 Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals. Pour plus d’informations, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R6525 sur la page de la documentation du produit.

  • Page 18: Étiquette D'information Du Système

    L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
  • Page 19 Figure 12. Informations de maintenance Présentation du Système...
  • Page 20 Figure 13. Informations relatives à la mémoire et aux connecteurs de la carte système Présentation du Système...

  • Page 21: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails

    Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur...

  • Page 22: Chapitre 3: Installation Et Configuration Initiales Du Système

    Cette section décrit les tâches à effectuer lors de l’installation et de la configuration initiales du système Dell EMC. Les sections suivantes décrivent les étapes générales que vous devez effectuer pour configurer le système et répertorient les guides de référence pour obtenir des informations détaillées.

  • Page 23: Options De Connexion À L'idrac

    Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP d’iDRAC. Pour plus d’informations concernant l’ouverture d’une session sur l’iDRAC et les licences correspondantes, consultez la version la plus récente du Guide de l’utilisateur du contrôleur iDRAC sur www.dell.com/idracmanuals. REMARQUE : Pour déterminer la version la plus récente de l’iDRAC de votre plate-forme et de la documentation, consultez l’article...

  • Page 24: Ressources D'installation Du Système D'exploitation

    Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations, voir la section Téléchargement des pilotes et micrologiciel. Vous pouvez également utiliser l’une des options suivantes pour télécharger le micrologiciel. Pour plus d’informations sur le téléchargement du micrologiciel, voir les liens de documentation fournis dans le tableau.

  • Page 25: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation

    Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, sélectionnez Détecter le PC pour détecter automatiquement le...

  • Page 26: Chapitre 4: Installation Et Retrait Des Composants Du Système

    Installation et retrait des composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Acheminement des câbles • Carte RIO •...

  • Page 27: Avant D'intervenir À L'intérieur De Votre Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 28: Acheminement Des Câbles

    ● Tournevis hexagonal de 5 mm ● pointe en plastique ● Un tournevis plat 1/4 de pouce ● Bracelet antistatique connecté à une prise de terre ● Tapis antistatique Vous devez être muni des outils suivants pour assembler les câbles pour un bloc d’alimentation CC : ●...
  • Page 29 Figure 16. 4 disques SAS de 3,5 pouces avec un double processeur et un module PERC avant Figure 17. 4 disques SATA de 3,5 pouces sans module PERC Installation et retrait des composants du système...
  • Page 30 Figure 18. 8 disques SAS de 2,5 pouces avec un module PERC avant Figure 19. 4 disques SAS de 3,5 pouces avec 2 disques arrière SAS de 2,5 pouces Installation et retrait des composants du système...
  • Page 31 Figure 20. 4 disques SAS de 3,5 pouces avec 2 disques NVMe arrière de 2,5 pouces Figure 21. 10 disques SAS de 2,5 pouces avec 2 disques arrière SAS de 2,5 pouces Installation et retrait des composants du système...
  • Page 32 Figure 22. 10 disques SAS XGMI de 2,5 pouces Figure 23. Fond de panier universel de 10 disques de 2,5 pouces Installation et retrait des composants du système...
  • Page 33 Figure 24. Fond de panier NVMe de 10 disques de 2,5 pouces (mode 48) Figure 25. 10 disques NVMe de 2,5 pouces (mode 64) Installation et retrait des composants du système...
  • Page 34 Figure 26. 10 disques SAS de 2,5 pouces avec 2 disques arrière SAS de 2,5 pouces Figure 27. 10 disques SAS de 2,5 pouces avec 2 disques NVMe de 2,5 pouces Installation et retrait des composants du système...

  • Page 35: Carte Rio

    Figure 28. 8 disques NVMe RAID de 2,5 pouces Carte RIO Retrait de la carte d’entrées/sorties arrière (RIO) Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 36: Étapes Suivantes

    Figure 29. Retrait de la carte RIO Étapes suivantes Remettez en place la carte RIO. Installation de la carte d’entrées/sorties arrière (RIO) Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 37: Collier De Fixation

    Figure 30. Installation de la carte d’entrées/sorties arrière (RIO) Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Collier de fixation Retrait du collier de fixation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

  • Page 38: Installation Du Collier De Fixation

    Figure 31. Retrait du collier de fixation Étapes suivantes Replacez le collier de fixation. Installation du collier de fixation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 39: Panneau Avant En Option

    Figure 32. Installation du collier de fixation Étapes suivantes Installation du capot du système. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Panneau avant en option Retrait du panneau avant La procédure de retrait du panneau avant est identique avec ou sans l’écran LCD. Prérequis 1.

  • Page 40: Installation Du Panneau Avant

    Figure 33. Retrait du panneau avant Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 41: Capot Du Système

    Figure 34. Installation du panneau avant Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3. Débranchez le système de la prise électrique et déconnectez-le de ses périphériques. Étapes 1.

  • Page 42: Installation Du Capot Du Système

    Figure 35. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 43: Capot Du Backplane De Disques

    Figure 36. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Capot du backplane de disques Retrait du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 44: Installation Du Capot Du Fond De Panier De Disques

    Figure 37. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 45: Panneau De Configuration

    Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Panneau de configuration Retrait du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 46: Installation Du Panneau De Configuration Droit

    Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes 1. Alignez et faites glisser le panneau de configuration droit dans son logement sur le système. 2.

  • Page 47: Installation Du Panneau De Configuration Gauche

    2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. 3. Le cas échéant, retirez le carénage d’aération. Étapes 1. Débranchez le câble du panneau de configurations du connecteur de la carte système. 2. Soulevez le loquet pour dégager le câble du panneau de configuration et faites glisser ce dernier hors du clip. REMARQUE : Prenez soin d’observer le routage du câble lorsque vous le retirez du système.

  • Page 48: Module Vga

    REMARQUE : Acheminez correctement le câble pour éviter qu’il ne se coince ou s’écrase. 4. À l’aide du tournevis cruciforme nº 1, serrez les vis pour fixer le panneau de configuration gauche au système. Figure 42. Installation du panneau de configuration gauche Étapes suivantes Installez le capot du fond de panier de disques.

  • Page 49: Installation Du Module Vga

    2. Faites glisser le module VGA hors du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 43. Retrait du module VGA Étapes suivantes Remettez en place le module VGA.
  • Page 50 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 44. Installation du module VGA Étapes suivantes 1. Acheminez le câble VGA, fermez le loquet du câble et branchez le câble VGA à son connecteur sur la carte système. 2.

  • Page 51: Carénage D'aération

    Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 52: Installation Du Carénage D'aération

    Figure 46. Retrait du carénage d’aération du module de disque arrière Étapes suivantes Replacez le carénage d’aération. Installation du carénage d’aération Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
  • Page 53 Figure 47. Installation du carénage d’aération 3. Pour le carénage d’aération situé sur le module de disque arrière, abaissez-le dans le module de disque arrière jusqu’à ce qu’il soit bien en place. Figure 48. Installation du carénage d’aération sur le module de disque arrière Installation et retrait des composants du système...

  • Page 54: Ventilateur De Refroidissement

    Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Ventilateur de refroidissement Retrait d’un module de ventilation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 55: Disques

    Étapes 1. Alignez et branchez le connecteur du module de ventilation au connecteur de la carte système. REMARQUE : La procédure d’installation d’un module de ventilation standard, hautes performances (qualité Silver) ou hautes performances (qualité Gold) est identique. 2. Appuyez sur l’ergot du module de ventilation jusqu’à ce qu’il s’enclenche correctement. Figure 50.

  • Page 56: Installation D'un Cache De Disque

    Figure 51. Retrait d’un cache de disque Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.

  • Page 57: Installation Du Support De Disque Dur

    PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système est en cours d’exécution, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.

  • Page 58: Retrait D'un Disque Installé Dans Un Support De Disque

    REMARQUE : Assurez-vous que la poignée d’éjection du support de disque est en position ouverte avant d’insérer le support dans le logement. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.

  • Page 59: Installation Du Disque Dans Le Support De Disque

    2. Soulevez le disque dur et retirez-le de son support. Figure 55. Retrait d’un disque installé dans un support de disque Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1.

  • Page 60: Fond De Panier De Disque

    Figure 56. Installation d’un disque dur dans un support de disque Étapes suivantes Installez un support de disque dur. 2. S’il a été retiré, installez le panneau avant. Fond de panier de disque Fond de panier de disques Selon la configuration de votre système, les fonds de panier de disques pris en charge sont répertoriés ci-après : Tableau 13.

  • Page 61: Retrait Du Fond De Panier De Disque

    Figure 57. Fond de panier de 4 disques de 3,5 pouces 1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 58. Fond de panier de 8 disques de 2,5 pouces 1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 59.

  • Page 62: Installation Du Fond De Panier De Disque

    Étapes 1. Desserrez la vis imperdable du loquet de guidage des câbles et soulevez ledit loquet pour retirer les câbles. 2. Débranchez le câble du fond de panier de disques de son connecteur sur la carte système. 3. Appuyez sur les pattes de dégagement bleues pour dégager le fond de panier de disques des crochets situés sur le système. 4.
  • Page 63 REMARQUE : Pour éviter d’endommager le fond de panier, assurez-vous que vous déplacez les câbles du panneau de configuration à partir des attaches de routage des câbles avant de retirer le fond de panier. REMARQUE : Acheminez correctement le câble lorsque vous le remplacez pour éviter qu’il ne se coince ou s’écrase. Étapes 1.

  • Page 64: Module De Disque Arrière

    Module de disque arrière Retrait du module de disque arrière Prérequis 1. Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Retirez les disques arrière. 5.

  • Page 65: Installation Du Module De Disque Arrière

    Figure 63. Retrait du module de disque arrière à refroidissement liquide Étapes suivantes Remettez en place le module de disque arrière. Installation du module de disque arrière Prérequis 1. Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
  • Page 66 Figure 64. Installation du module de disque arrière Figure 65. Installation du module de disque arrière à refroidissement liquide Installation et retrait des composants du système...

  • Page 67: Module Perc Avant

    Étapes suivantes 1. Si elle a été retirée, installez la carte de montage pour carte d’extension 3. 2. Connectez tous les câbles au module de disque arrière. Installez les disques arrière. Installez le carénage d’aération. 5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Module PERC avant Retrait du module PERC avant à...

  • Page 68: Installation Du Module Perc Avant À Montage Avant

    Figure 66. Retrait du module PERC avant à montage avant Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.

  • Page 69: Retrait Du Module Perc Avant De Montage Arrière

    Figure 67. Installation du module PERC avant à montage avant Étapes suivantes 1. Rebranchez tous les câbles nécessaires. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans Après une intervention à...

  • Page 70: Installation Du Module Perc Avant À Montage Arrière

    Figure 68. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière. Installation du module PERC avant à montage arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.

  • Page 71: Mémoire Système

    Figure 69. Installation du module PERC avant à montage arrière Étapes suivantes Installez le fond de panier de disque. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans Après une intervention à...
  • Page 72 Figure 70. Canaux de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 14. Canaux de mémoire Processeur Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur Logement Logements Logements Logements Logements A8 Logements...

  • Page 73: Consignes Générales Pour L'installation Des Modules De Mémoire

    Tableau 15. Tableau des mémoires prises en charge (suite) Type de Rang Capacité Tension nominale Vitesse de fonctionnement module DIMM et vitesse de la 1 barrette DIMM 2 barrettes DIMM mémoire DIMM par canal (DPC) par canal (DPC) 128 Go DDR4 (1,2 V), 2 666 MT/s 2 666 MT/s...
  • Page 74 REMARQUE : Les modules de mémoire identiques sont des modules DIMM présentant une capacité et des spécifications électriques identiques pouvant provenir de différents fournisseurs. Entrelacement de mémoire avec accès mémoire non uniforme (NUMA) L’accès mémoire non uniforme (NUMA) est une conception de mémoire utilisée en multitraitement, où le temps d’accès à la mémoire dépend de l’emplacement de la mémoire par rapport au processeur.
  • Page 75 Tableau 17. Modes NPS pris en charge par les processeurs (suite) Numéro de modèle Modes NPS pris en charge 7H12 4, 2, 1, 0 7713 4, 2, 1, 0 7543 4, 2, 1, 0 7763 4, 2, 1, 0 Tableau 18. Configuration NPS optimale Nombre de modules DIMM par processeur...

  • Page 76: Retrait D'un Module De Mémoire

    ○ Chaque ensemble partiel ou entrelacé peut avoir une capacité de mémoire totale différente. ● NPS1 : huit canaux entrelacés ○ Cette solution entrelace tous les canaux d’un processeur [A, B, C, D, E, F, G, H]. ○ Tous les canaux d’un processeur nécessitent des modules de mémoire identiques. ○...

  • Page 77: Installation D'un Module De Mémoire

    Installation d’un module de mémoire Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. 3. Le cas échéant, retirez le carénage d’aération. AVERTISSEMENT : Les barrettes de mémoire restent chaudes un certain temps après la mise hors tension du système.

  • Page 78: Processeur Et Dissipateur De Chaleur

    Figure 72. Installation d’un module de mémoire Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...

  • Page 79: Retrait Des Modules Du Dissipateur De Chaleur À Refroidissement Liquide

    c. Desserrez complètement les vis imperdables 1 et 2. d. Desserrez complètement les vis imperdables 3 et 4. REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur. 2. Soulevez le dissipateur de chaleur pour le retirer du système. Figure 73.

  • Page 80: Retrait Du Processeur

    7. À l’aide d’un tournevis Torx T20, desserrez les vis imperdables du dissipateur de chaleur selon la séquence indiquée sur les modules du dissipateur de chaleur à refroidissement liquide : a. Desserrez partiellement les vis imperdables 1 et 2 (environ 3 tours). b.
  • Page 81 PRÉCAUTION : Il est prévu qu’une décharge de la batterie CMOS ou qu’une erreur de la somme de contrôle CMOS s’affiche au cours de la première mise sous tension du système après le remplacement du processeur ou de la carte système.
  • Page 82 Figure 76. Soulèvement du cadre à rail 3. En tenant la patte bleue située sur le plateau du processeur, faites glisser le plateau pour le retirer du cadre à rail. Figure 77. Retrait du plateau du processeur Étapes suivantes Remettez en place le processeur.

  • Page 83: Installation Du Processeur

    Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Retirez le dissipateur de chaleur. Étapes 1. En tenant la languette bleue située sur le plateau du processeur, faites glisser le plateau dans le cadre à rail du socket du processeur de façon à...
  • Page 84 Figure 79. Fermeture du cadre à rail 3. Fixez la plaque de pression à la base du socket du processeur en serrant les vis dans l’ordre (1, 2 et 3). Lorsque les trois vis sont complètement vissées, le socket est en place. Les trois vis sont serrées à un couple de 12 ±1,2 lbf/po. REMARQUE : Les numéros des vis sont indiqués sur la plaque de pression.

  • Page 85: Installation Du Dissipateur De Chaleur

    Étapes suivantes Installez le dissipateur de chaleur. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du dissipateur de chaleur Prérequis Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.

  • Page 86: Installation Des Modules Du Dissipateur De Chaleur À Refroidissement Liquide

    REMARQUE : L’extrusion A1 du dissipateur de chaleur Type L doit être orientée vers le côté du système. 4. À l’aide d’un tournevis Torx T20, serrez les vis imperdables dans l’ordre indiqué ci-dessous : REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur ; celles-ci sont serrées à une valeur de couple de 12 ±1,2 lbf-po.
  • Page 87 Étapes 1. Alignez les vis des modules du dissipateur de chaleur à refroidissement liquide avec les vis à entretoise de la carte système. Assurez- vous que les tubes de refroidissement liquide et le câble de détection sont placés vers l’arrière du boîtier. À l’aide d’un tournevis Torx T20, serrez les vis imperdables dans l’ordre indiqué...

  • Page 88: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension

    Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension dans le Guide de dépannage des serveurs Dell EMC PowerEdge à l’adresse www.dell.com/poweredgemanuals. Consignes d’installation des cartes d’extension Le tableau suivant décrit la prise en charge des cartes d’extension :...
  • Page 89 Tableau 19. Configurations de cartes de montage pour carte d’extension Carte de montage Logements PCIe sur la Connexion des Hauteur Longueur Largeur pour carte carte de montage processeurs d’extension logement R1a (carte de Logement 1 Processeur 1 Hauteur standard 3/4 de la longueur montage 1) R2a (carte de Logement 1...
  • Page 90 Broadcom (NIC : 10 Gb) QLogic (NIC : 10 Gb) Intel (NIC : 1 Gb) Broadcom (NIC : 1 Gb) Mellanox (NIC : VPI HDR100) Adaptateur PERC Dell Adaptateur BOSS Dell Samsung (SSD PCIe) Intel (SSD PCIe) Dell PERC avant...
  • Page 91 Logement interne Tableau 23. Configuration 2 : R2a + R3a Type de carte Priorité du logement Nombre maximum de cartes Adaptateur BOSS Dell 2, 1, 3 Processeur graphique T4 (NVIDIA) 2, 1, 3 Mellanox (NIC : 100 Gb) 2, 1, 3...
  • Page 92 Intel (NIC : 1 Gb) 2, 1, 3 Broadcom (NIC : 1 Gb) 2, 1, 3 Mellanox (NIC : VPI HDR100) 2, 1, 3 Adaptateur PERC Dell 2, 1, 3 Samsung (SSD PCIe) 2, 1, 3 Intel (SSD PCIe) 2, 1, 3...
  • Page 93 Intel (NIC : 10 Gb) Broadcom (NIC : 10 Gb) QLogic (NIC : 10 Gb) Intel (NIC : 1 Gb) Broadcom (NIC : 1 Gb) Adaptateur PERC Dell Adaptateur BOSS Dell Samsung (SSD PCIe) Intel (SSD PCIe) Mellanox (NIC : 100 Gb)
  • Page 94 Tableau 25. Configuration 4 : R1a + R4c + R4d (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 1 Gb) 2, 1 Adaptateur PERC Dell 2, 1 Samsung (SSD PCIe) 2, 1 Intel (SSD PCIe) 2, 1...
  • Page 95 Tableau 26. Configuration 5 : R3a (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (adaptateur externe) Inventec (BOSS) Samsung (SSD PCIe) Intel (SSD PCIe) Inventec (PERC avant) Logement interne Foxconn (PERC avant) Logement interne Mellanox (OCP : 100 Gb) Logement interne Mellanox (OCP : 50 Gb) Logement interne...
  • Page 96 Tableau 27. Configuration 6 : R1D + R2A + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la carte Priorité du logement PWA, CTL, HBA355I, FOXCONN PERC avant s.o. s.o. CARTE AVANT KIT, CRD, CTL, HBA355E FOXCONN Adaptateur externe 13500 2, 1, 3 CRD,NTWK,PCIE,100G,D...
  • Page 97 Tableau 27. Configuration 6 : R1D + R2A + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la carte Priorité du logement CRD,CTL,QLGC,LP,FC32 QLogic Adaptateur HBA : FC32 4 400 2, 1, 3 ,1P,S28 CRD,CTL,QLGC,FH,FC3 QLogic Adaptateur HBA : FC32 4 500 Non pris en charge 2,2P,S28...
  • Page 98 Tableau 27. Configuration 6 : R1D + R2A + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la carte Priorité du logement CRD,NTWK,PCIE,1GB,Q Intel Carte NIC : 1Gb 7 300 Non pris en charge P,INTEL,V3 CRD,NTWK,PCIE,QP,1G, Broadcom Carte NIC : 1Gb 7 400 Non pris en charge BCOM,V2...
  • Page 99 Tableau 27. Configuration 6 : R1D + R2A + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la carte Priorité du logement ASSY,CRD,CTL,H840,8G FOXCONN Adaptateur externe 10 600 2, 1, 3 AD,LPV2,18 PWA,CTL,12GB-SAS- FOXCONN Adaptateur externe 10 700 Non pris en charge HBA,ADPT,FH PWA,CTL, HBA- FOXCONN...
  • Page 100 Tableau 28. Configuration 7 : R1D + R2B + R3A Type de carte Fournisseur Catégorie Priorité de la Priorité du Hauteur Nbre max. de carte logement possible cartes support CRD,GRPHC,NVI NVIDIA Processeur Non pris en DI,T4,16GB,70W, graphique charge CRD,GRPHC,NVI NVIDIA Processeur Demi-hauteur DIA,T4,16Go,70W...
  • Page 101 Tableau 28. Configuration 7 : R1D + R2B + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la Priorité du Hauteur Nbre max. de carte logement possible cartes support CRD,NTWK,MLN Mellanox Carte NIC : 2300 2, 1, 3 Demi-hauteur X,LP,25G,2P,S28 25 Gb CRD,NTWK,25G,...
  • Page 102 Tableau 28. Configuration 7 : R1D + R2B + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la Priorité du Hauteur Nbre max. de carte logement possible cartes support CRD,CTL,FC16,H QLogic Adaptateur HBA : 5700 Non pris en BA,DP,2692,FH,V FC16 charge CRD,CTL,FC16,H...
  • Page 103 Tableau 28. Configuration 7 : R1D + R2B + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la Priorité du Hauteur Nbre max. de carte logement possible cartes support CRD,NTWK,MZ,1 Broadcom OCP : 100 Gb 8000 Non pris en OCP3 00,DP,OCP,5750 charge...
  • Page 104 Tableau 28. Configuration 7 : R1D + R2B + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la Priorité du Hauteur Nbre max. de carte logement possible cartes support ASSY,CRD,CTL,H FOXCONN Adaptateur 10 500 Non pris en 840,8GA,FHV2,18 externe charge ASSY,CRD,CTL,H FOXCONN...

  • Page 105: Retrait Des Cartes De Montage Pour Carte D'extension

    Tableau 28. Configuration 7 : R1D + R2B + R3A (suite) Type de carte Fournisseur Catégorie Priorité de la Priorité du Hauteur Nbre max. de carte logement possible cartes support KIT,CRD,NVME,6 SAMSUNG SSD PCIE 12 400 LP/FH .4,HHHL,PM1735 KIT,CRD,NVME,6 SAMSUNG SSD PCIE 12 500 LP/FH...
  • Page 106 Figure 84. Retrait de la carte de montage pour carte d’extension (carte de montage 1) 2. Pour la carte de montage 2 et la carte de montage à refroidissement liquide 2, appuyez sur le bouton bleu de la carte de montage, saisissez la carte de montage pour carte d’extension par les ergots et soulevez-la pour la sortir de son connecteur sur la carte système.
  • Page 107 Figure 86. Retrait de la carte de montage pour carte d’extension à refroidissement liquide (carte de montage à refroidissement liquide 2) 3. Pour la carte de montage 3 et la carte de montage à refroidissement liquide 3, appuyez sur le bouton bleu de la carte de montage pour carte d’extension t soulevez-la pour la sortir de son connecteur sur la carte système.
  • Page 108 Figure 88. Retrait de la carte de montage pour carte d’extension à refroidissement liquide (carte de montage à refroidissement liquide 3) 4. Pour la carte de montage 4, appuyez sur la languette bleue de carte de montage, saisissez la carte de montage pour carte d’extension par les ergots et soulevez-la pour la sortir de son connecteur sur la carte système.

  • Page 109: Étapes Suivantes

    Figure 89. Retrait de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 110 Figure 90. Installation de la carte de montage pour carte d’extension (carte de montage 1) Figure 91. Installation de la carte de montage pour carte d’extension (carte de montage 2) Installation et retrait des composants du système...
  • Page 111 Figure 92. Installation de la carte de montage pour carte d’extension à refroidissement liquide (carte de montage à refroidissement liquide 2) Figure 93. Installation de la carte de montage pour carte d’extension (carte de montage 3) Installation et retrait des composants du système...
  • Page 112 Figure 94. Installation de la carte de montage pour carte d’extension à refroidissement liquide (carte de montage à refroidissement liquide 3) Installation et retrait des composants du système...

  • Page 113: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension

    Figure 95. Installation de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes 1. Si nécessaire, reconnectez les câbles à la carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
  • Page 114 Figure 96. Ouverture du support de carte sur la carte de montage pour carte d’extension 2. Saisissez la carte d’extension par ses bords, puis tirez-la jusqu’à ce que le connecteur sur le bord de la carte se dégage du connecteur de la carte d’extension sur la carte de montage.
  • Page 115 Figure 97. Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. Figure 98.

  • Page 116: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension

    Étapes suivantes 1. Le cas échéant, installez une carte d’extension dans la carte de montage pour carte d’extension. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis AVERTISSEMENT : Aucun processeur graphique grand public ne doit être installé ou utilisé dans les produits Enterprise Server.
  • Page 117 Figure 100. Installation d’une carte d’extension dans la carte de montage pour carte d’extension REMARQUE : Appuyez sur le support de carte noir pour maintenir la carte dans la carte de montage. Figure 101. Fermeture du support de carte sur la carte de montage pour carte d’extension Installation et retrait des composants du système...

  • Page 118: Port Série Com (En Option)

    Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Port série COM (en option) Retrait du port série COM Prérequis...

  • Page 119: Installation Du Port Série Com

    Étapes suivantes Réinstallez le port série COM. Installation du port série COM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Soulevez la carte de montage pour carte d’extension et débranchez le câble du port série COM de son connecteur situé...

  • Page 120: Module Idsdm (En Option)

    Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module IDSDM (en option) Retrait du module IDSDM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 121: Carte Microsd

    Pour localiser le module IDSDM, voir la section Connecteurs et cavaliers de la carte système. 2. Alignez le module IDSDM avec le connecteur situé sur la carte système. 3. Appuyez sur le module IDSDM jusqu’à ce qu’il s’enclenche correctement dans son connecteur sur la carte système. Figure 105.

  • Page 122: Installation De La Carte Microsd

    Figure 106. Retrait de la carte MicroSD Étapes suivantes Réinstallez les cartes micro Installation de la carte MicroSD Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 123: Module Ssd M.2

    Figure 107. Installation de la carte MicroSD Étapes suivantes Installez le module IDSDM. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Module SSD M.2 Retrait du module SSD M.2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 124: Installation Du Module Ssd M.2

    Figure 108. Retrait du module SSD M.2 Étapes suivantes Remettez en place le module SSD M.2. Installation du module SSD M.2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 125: Carte Boss-S2 (En Option)

    Figure 109. Installation du module SSD M.2 Étapes suivantes 1. Installez la carte BOSS. La procédure d’installation de la carte BOSS est similaire à celle d’installation de la carte d’extension de la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à...

  • Page 126: Installation De La Plaque De Recouvrement De La Carte Boss

    Figure 110. Retrait de la plaque de recouvrement de la carte BOSS Étapes suivantes Remettez en place le module de carte contrôleur BOSS-S2 installez la plaque de recouvrement de la carte BOSS. Installation de la plaque de recouvrement de la carte BOSS Prérequis 1.

  • Page 127: Retrait Du Module De Carte Contrôleur Boss S2

    Figure 111. Installation de la plaque de recouvrement de la carte BOSS Retrait du module de carte contrôleur BOSS S2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
  • Page 128 Figure 112. Retrait du support de la carte BOSS S2 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 au support de la carte BOSS S2. 4. Faites glisser le disque SSD M.2 vers le haut pour le dégager du support de la carte BOSS S2. Figure 113.
  • Page 129 Figure 114. Retrait du module de carte contrôleur BOSS S2 6. Retirez le câble d’alimentation du Boot Optimized Storage Subsystem et le câble de signal du Boot Optimized Storage Subsystem du module de carte contrôleur BOSS-S2. Figure 115. Retrait du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot Optimized Storage Subsystem du module de carte contrôleur BOSS-S2 7.

  • Page 130: Installation De La Carte Contrôleur Boss-S2

    Figure 116. Retrait du cache BOSS Étapes suivantes Remettez en place le module de carte contrôleur BOSS-S2. Installation de la carte contrôleur BOSS-S2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...
  • Page 131 Figure 117. Installation du cache BOSS 2. Connectez le câble d’alimentation du Boot Optimized Storage Subsystem et le câble de signal du Boot Optimized Storage Subsystem au module de carte contrôleur BOSS-S2. Figure 118. Connexion du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot Optimized Storage Subsystem au module de carte contrôleur BOSS-S2 3.
  • Page 132 Figure 119. Installation du module de carte contrôleur BOSS S2 5. Alignez le disque SSD M.2 sur le support de la carte BOSS S2 en l’inclinant. 6. Insérez le disque SSD M.2 jusqu’à ce qu’il soit correctement installé dans le support de la carte BOSS S2. 7.

  • Page 133: Pile Du Système

    Figure 121. Installation du support de la carte BOSS S2 Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Pile du système Remise en place de la batterie du système Prérequis AVERTISSEMENT : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée.
  • Page 134 Figure 122. Retrait de la pile du système 2. Pour installer une nouvelle pile du système : a. Maintenez la pile avec le côté « + » vers le haut, puis faites-la glisser sous les pattes de fixation. b. Appuyez sur la pile pour l’enclencher dans le connecteur. Figure 123.

  • Page 135: Carte Usb Interne (En Option)

    d. Pour tester la nouvelle batterie, retirez le système du boîtier pendant au moins une heure. e. Réinstallez le système dans le boîtier au bout d’une heure. f. Accédez à la configuration du système et si la date et l’heure sont incorrectes, reportez-vous à la section Obtention d’aide. Carte USB interne (en option) REMARQUE : Pour localiser le port USB interne sur la carte système, voir la section...

  • Page 136: Module Du Commutateur D'intrusion

    Retirez les cartes de montage pour carte d’extension. Étapes 1. Branchez la clé USB à la carte USB interne. 2. Alignez la carte USB interne sur le connecteur de la carte système, puis appuyez fermement jusqu’à ce que la carte USB interne soit installée.

  • Page 137: Installation Du Module Du Commutateur D'intrusion

    Figure 126. Retrait du module du commutateur d’intrusion Étapes suivantes Réinstallez le module du commutateur d’intrusion. Installation du module du commutateur d’intrusion Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à...

  • Page 138: Carte Ocp (En Option)

    Figure 127. Installation du module du commutateur d’intrusion Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Carte OCP (en option) Retrait de la carte OCP Prérequis 1.

  • Page 139: Installation De La Carte Ocp

    Figure 128. Retrait de la carte OCP Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.

  • Page 140: Bloc D'alimentation

    à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Fonction d’alimentation de rechange Votre système prend en charge la fonction d’alimentation de rechange, qui permet de réduire considérablement la surcharge...

  • Page 141: Retrait Du Cache Du Bloc D'alimentation

    Pour plus d’informations sur la gestion des câbles lorsque le bloc d’alimentation est retiré ou installé alors que le système est dans un rack, reportez-vous à la documentation du bras de gestion de câble du système à l’adresse https://www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du PSU pour faire glisser ce dernier hors de la baie de bloc...

  • Page 142: Installation D'un Bloc D'alimentation

    Figure 130. Retrait d’un bloc d’alimentation Étapes suivantes Remettez en place le bloc d’alimentation installez le cache du bloc d’alimentation. Installation d’un bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Pour les systèmes prenant en charge les blocs d’alimentation redondants, vérifiez que le type et la puissance de sortie maximale des deux blocs d’alimentation sont identiques.

  • Page 143: Module Tpm (Trusted Platform Module)

    à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.

  • Page 144: Installation Du Module Tpm

    Retrait du module TPM Étapes 1. Repérez le connecteur du module TPM sur la carte système. 2. Appuyez sur le module pour le maintenir enfoncé et retirez la vis en utilisant la clé Torx de sécurité à 8 embouts livrée avec le module TPM.

  • Page 145: Initialisation Du Tpm 2.0 Pour Utilisateurs

    6. Redémarrez le système. Initialisation du TPM 2.0 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité du système.

  • Page 146: Installation De La Carte Système

    Figure 133. Retrait de la carte système Étapes suivantes Installez la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC dans la plaquette d’informations par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement. 1.
  • Page 147 TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, voir Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. 5. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.

  • Page 148: Restauration Du Numéro De Série À L'aide De La Fonctionnalité Easy Restore

    Restauration du numéro de série à l’aide de la fonctionnalité Easy Restore La fonctionnalité Easy Restore vous permet de restaurer le numéro de série, la licence iDRAC, la configuration UEFI et les données de configuration du système après le remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.

  • Page 149: Installation De La Carte Lom Et De La Carte D'e/S Arrière

    Figure 135. Retrait de la carte LOM et de la carte d’E/S arrière Étapes suivantes Réinstallez la carte LOM et la carte d’E/S arrière. Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 150 Figure 136. Installation de la carte LOM et de la carte d’E/S arrière Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...

  • Page 151: Chapitre 5: Kits De Mise À Niveau

    Kits de mise à niveau Le tableau répertorie les kits disponibles après-vente [APOS]. Tableau 29. Kits de mise à niveau Kits Numéro de référence Liens connexes d’accès aux consignes techniques Cadre JYPW8/MPW3H Voir la section Installation du panneau avant (écran LCD) BOSS Voir la section Installation du module SSD M.2...
  • Page 152 REMARQUE : Pour activer BOSS-S2 dans le système, assurez-vous que le firmware du BIOS est de version 1.5.5 et que le firmware du contrôleur iDRAC est de version 4.30.30.30 ou ultérieure. Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité...
  • Page 153 Pour installer le cache BOSS : 1. Mettez le système hors tension et retirez le capot du système. 2. Faites glisser le cache BOSS sur la baie de bloc d’alimentation jusqu’à ce qu’il soit bien en place. À l’aide d’un tournevis cruciforme nº 1, serrez la vis M3x0,05x4,5 mm pour fixer le cache BOSS.

  • Page 154: Kit D'activation Pcie Gen 4 Nvme

    Pour activer la fonctionnalité PCIe Gen 4 NVMe, mettez à jour le BIOS vers la version 1.2.11 ou supérieure, et vérifiez que la version du micrologiciel du fond de panier est supérieure à 2.84. Pour obtenir la dernière version du micrologiciel, consultez la page Pilotes et téléchargements du système à l’adresse www.dell.com/support/drives et recherchez PowerEdge R6525. REMARQUE : Le microprogramme du fond de panier (version supérieure à...
  • Page 155 Pour plus d’informations sur les connecteurs et sockets des câbles, et l’acheminement des câbles sur la carte système, consultez la figure Fond de panier universel de 10 disques de 2,5 pouces et Fond de panier SAS/SATA NVMe de 10 disques de 2,5 pouces dans Acheminement des câbles.

  • Page 156: Kit De Module Idsdm

    Kit de module IDSDM Le kit IDSDM contient une carte IDSDM. Pour connaître la procédure d’installation du module IDSDM, reportez-vous à la section Installation du module IDSDM. Figure 139. Informations sur le port IDSDM Kits de mise à niveau...

  • Page 157: Kit De Carte Usb Interne

    Le kit de port COM série contient les composants répertoriés dans le tableau. Tableau 32. Kit de port COM série Composants Quantité Carte de port COM série Câble Pour connaître la procédure d’installation du port COM série, voir www.dell.com/poweredgemanuals. Kits de mise à niveau...

  • Page 158: Chapitre 6: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Cette section fournit des informations essentielles et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
  • Page 159 Tableau 33. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description Pile bouton Pile bouton Connecteur OCP NIC 3.0 Connecteur OCP NIC 3.0 IO_RISER2_A (CPU1) Carte de montage 2 IO_RISER2_B (CPU2) J_TPM Module TPM SIG_PWR_0 (BP arrière) Signal de fond de panier et alimentation 0 Connecteur LOM Connecteur LOM Connecteur USB interne/...

  • Page 160: Paramètres Des Cavaliers De La Carte Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 161 REMARQUE : Si vous attribuez un nouveau mot de passe système et/ou de configuration alors que le cavalier est toujours sur les broches 4 et 6, le système désactive les nouveaux mots de passe à son prochain démarrage. 5. Reconnectez le système et tous les périphériques rattachés. 6.

  • Page 162: Chapitre 7: Diagnostics Du Système Et Codes Des Voyants

    Diagnostics du système et codes des voyants Cette section décrit comment les voyants de diagnostic sur le panneau avant du système affichent l'état pendant le démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...

  • Page 163: Action Corrective

    Tableau 35. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La température ambiante est trop élevée. ● La circulation d’air externe est bloquée. Si le problème persiste, reportez-vous à la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.

  • Page 164: Codes Indicateurs Idrac Quick Sync 2

    être désactivée par le contrôleur iDRAC. Si le problème persiste, voir la section Obtention d’aide.www.dell.com/ poweredgemanuals ou le Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) sur https:// www.dell.com/openmanagemanuals. Orange fixe Indique que le système est en mode de...

  • Page 165: Écran Lcd

    à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..

  • Page 166: Affichage De L'écran D'accueil

    Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..

  • Page 167: Codes Des Voyants De Carte Nic

    Tableau 41. Menu View (Affichage) Option Description IP iDRAC Affiche les adresses IPv4 ou IPv6 de l’iDRAC9. Les adresses sont notamment : DNS (Principale et Secondaire), Passerelle, IP et Sous-réseau (IPv6 ne comporte pas de sous- réseau). Affiche les adresses MAC des périphériques iDRAC, iSCSI ou réseau. Affiche le nom de Host (hôte), Model (modèle) ou User String (Chaîne utilisateur) pour le système.
  • Page 168 Figure 146. LED d’état du bloc d’alimentation CA 1. Poignée du bloc d’alimentation CA 2. Socket 3. Loquet de déverrouillage Tableau 43. Codes du voyant d’état du bloc d’alimentation CA Codes du voyant État d’alimentation Vert Indique qu’une source d’alimentation valide est connectée au bloc d’alimentation et que celui-ci est opérationnel.

  • Page 169: Codes Des Voyants Du Disque

    Tableau 44. Codes de la LED d’état du bloc d’alimentation CC (suite) Codes du voyant d’alimentation État Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation. Vert clignotant Lors de l’installation à chaud d’un bloc d’alimentation, la LED clignote en vert cinq fois à...

  • Page 170: Utilisation Des Diagnostics Du Système

    Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.

  • Page 171: Exécution Des Diagnostics Du Système Intégré À Partir Du Gestionnaire D'amorçage

    Exécution des diagnostics du système intégré à partir du Gestionnaire d’amorçage Exécutez les diagnostics intégrés du système (ePSA) si votre système ne démarre pas. Étapes 1. Appuyez sur F11 lors de l’amorçage du système. 2. Utilisez les touches fléchées vers le haut et vers le bas pour sélectionner Utilitaires système > Lancer les diagnostics. 3.

  • Page 172: Chapitre 8: Obtenir De L'aide

    Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...

  • Page 173: Quick Resource Locator Pour Système Poweredge R6525

    Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème.

  • Page 174: Chapitre 9: Ressources De Documentation

    Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
  • Page 175 Gestion de votre Pour plus d’informations sur le logiciel www.dell.com/poweredgemanuals système de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage). Pour des informations sur la www.dell.com/openmanagemanuals...
  • Page 176 BOSS et le déploiement des cartes, reportez-vous à la documentation du contrôleur de stockage. Comprendre les Pour plus d’informations sur www.dell.com/qrl messages d’erreur et la consultation des messages d’événements d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à...
